基于下山单纯形算法逆向设计二维光子晶体波导型1×5分束器

柯航 李培丽 施伟华

引用本文:
Citation:

基于下山单纯形算法逆向设计二维光子晶体波导型1×5分束器

柯航, 李培丽, 施伟华

Two-dimensional photonic crystal waveguide 1×5 beam splitter reversely designed by downhill-simplex algorithm

Ke Hang, Li Pei-Li, Shi Wei-Hua
PDF
HTML
导出引用
  • 提出了一种新颖的二维光子晶体波导型1×5分束器, 为了提高分束器的优化效率和分束性能, 利用下山单纯形算法, 对提出的1×5分束器进行逆向设计和研究. 结果表明, 改变耦合区域介质柱半径、Y分支波导中央的调控介质柱半径及其横向偏移量, 可以调节分束器5个输出端口的输出光功率比例; 利用下山单纯形算法, 根据特定的分光比目标, 对耦合区域介质柱半径、调控介质柱半径及其横向偏移量进行优化, 可以逆向设计出总透过率达到99%以上、附加损耗小于0.044 dB以及响应时间小于1 ps的不同分光比的1×5分束器. 此外, 对逆向设计的1×5分束器进行了工艺误差分析, 确定了各优化参量在实际加工中允许的误差范围, 为器件的制作提供了理论参考. 该1×5分束器分光比设计灵活, 优化效率高, 性能优良, 尺寸小, 在光子集成电路等领域中具有广泛的应用前景.
    Beam splitter, whose main function is to achieve the splitting, combining and routing of optical signals, is an important component of photonic integrated circuits, passive optical network and other fields. Compared with the conventional beam splitter, photonic crystal beam splitter, which has the virtues of smaller size and higher transmission efficiency, is very suitable for high-density and large-scale integration. The traditional control variable method often used in the optimal design of photonic crystal beam splitter is time-consuming and inefficient. When parameter variables are large, it is difficult for beam splitter to achieve the optimal splitting performance. In addition, it is hard to realize flexible design of beam splitting ratio when optimizing multi-channel photonic crystal beam splitter by this method. In this paper, a novel photonic crystal 1×5 beam splitter, in which two special Y-junction waveguides are introduced into a completely two-dimensional square lattice silicon, is proposed and optimally designed by using downhill-simplex algorithm. Firstly, to determine the optimization range of each variable, the influences of the radius of the dielectric rod in the coupling region and the radius and the lateral offset of the regulating dielectric rod in the center of the two Y-junction waveguides on the five output ports of the 1×5 beam splitter are explored respectively by the plane wave expansion method and finite difference time domain method. The results show that the optical energy coupled from the main waveguide W1 to the upper Y-junction waveguide and lower Y-junction waveguide can be controlled by optimizing the radius of the dielectric rod in the coupling region. The transmittance of the five output ports can be controlled in proportion by optimizing the lateral offset of the regulating dielectric rods. The total transmittance of the five output ports can be improved, and the output of each port can be adjusted by optimizing the radius of the regulating dielectric rod. Then, according to the specific target of the splitting ratio, using downhill-simplex algorithm, the 1×5 beam splitter with different splitting ratio can be reversely designed by optimizing the radius of the coupling dielectric rod and the radius and the lateral offset of the regulating dielectric rod within the selected optimization range. The total transmittance of the 1×5 beam splitter is above 99%, the additional loss is less than 0.044 dB, and the response time is less than 1ps. Besides, to determine the allowable error range of each optimization variable in actual processing, the machining error of the 1×5 beam splitter is analyzed, which provides a theoretical reference for fabricating the device. Owing to the advantages of flexible splitting ratio design, high optimization efficiency, small size and excellent performance, the proposed 1×5 beam splitter will have broad application prospects in the field of photonic integrated circuits and so on.
      通信作者: 李培丽, lipl@njupt.edu.cn
      Corresponding author: Li Pei-Li, lipl@njupt.edu.cn
    [1]

    于天宝 2007 博士学位论文 (杭州: 浙江大学)

    Yu T B 2007 Ph. D. Dissertation (Hangzhou: Zhejiang University) (in Chinese)

    [2]

    Tao S H, Fang Q, Song J F, Yu M B, Lo G Q, Kwong D L 2008 Opt. Express 16 21456Google Scholar

    [3]

    Yao R K, Li H X, Zhang B H, Chen W W, Wang P J, Dai S X, Liu Y X, Li J, Li Y, Fu Q 2021 J. Lightwave Technol. 39 6253Google Scholar

    [4]

    Lin Z J, Shi W 2019 Opt. Express 27 14338Google Scholar

    [5]

    Chen H, Zou S Z, Yu H J, Lin X C 2015 IEEE Photon. Technol. Lett. 27 2527Google Scholar

    [6]

    Ferstl M, Hermerschmidt A, Dias D, Steingruber R 2004 J. Mod. Opt. 51 2125Google Scholar

    [7]

    Tahersima M H, Kojima K, Koike A T, Jha D, Wang B N, Lin C W, Parsons K 2019 Sci. Rep. 9 1368Google Scholar

    [8]

    左依凡, 李培丽, 栾开智, 王磊 2018 物理学报 67 034204Google Scholar

    Zuo Y F, Li P L, Luan K Z, Wang L 2018 Acta Phys. Sin. 67 034204Google Scholar

    [9]

    Hu J R, Li J S 2016 J. Infrared Millim. Te. 37 729Google Scholar

    [10]

    Singh S, Singh K 2017 Optik 145 495Google Scholar

    [11]

    Rakshitha M, Gandhi S I 2018 4th International Conference on Devices, Circuits and Systems Coimbatore, India, March 16–17, 2018 p25

    [12]

    刘凯柱 2020 硕士学位论文 (北京: 中央民族大学)

    Liu K Z 2020 M. S. Thesis (Beijing: Minzu University of China) (in Chinese)

    [13]

    金轶群, 文化锋, 李韵嘉, 王周益, 胡帆, 周华英, 施锋 2021 光电子·激光 32 281Google Scholar

    Jin Y Q, Wen H F, Li Y J, Wang Z Y, Hu F, Zhou H Y, Shi F 2021 J. Optoelectronics·Laser 32 281Google Scholar

    [14]

    Moumeni I, Labbani A 2021 Opt. Quant. Electron. 53 129Google Scholar

    [15]

    Nelder J A, Mead R 1965 Comput. J. 7 308Google Scholar

    [16]

    Chelouah R, Siarry P 2003 Eur. J. Oper. Res. 148 335Google Scholar

    [17]

    Su H L, Lan F C, He Y Y, Chen J Q 2020 Eng. Computation 37 1423Google Scholar

    [18]

    陈颖, 王文跃, 于娜 2014 物理学报 63 034205Google Scholar

    Chen Y, Wang W Y, Yu N 2014 Acta Phys. Sin. 63 034205Google Scholar

    [19]

    厉梦瑶, 徐光跃, 郑加金, 李培丽 2021 光电子·激光 32 799Google Scholar

    Li M Y, Xu G Y, Zheng J J, Li P L 2021 J. Optoelectronics·Laser 32 799Google Scholar

    [20]

    费宏明, 严帅, 徐瑜成, 林瀚, 武敏, 杨毅彪, 陈智辉, 田媛, 张娅敏 2020 物理学报 69 184214Google Scholar

    Fei H M, Yan S, Xu Y C, Lin H, Wu M, Yang Y B, Chen Z H, Tian Y, Zhang Y M 2020 Acta Phys. Sin. 69 184214Google Scholar

    [21]

    郗翔, 叶康平, 伍瑞新 2020 物理学报 69 154102Google Scholar

    Xi X, Ye K P, Wu R X 2020 Acta Phys. Sin. 69 154102Google Scholar

    [22]

    赵绚, 刘晨, 马会丽, 冯帅 2017 物理学报 66 114208Google Scholar

    Zhao X, Liu C, Ma H L, Feng S 2017 Acta Phys. Sin. 66 114208Google Scholar

    [23]

    Park H, Lee S 2020 ACS Photonics 7 1577Google Scholar

    [24]

    Hsieh M L, Chen S Y, Kaiser A, Yan Y J, Frey B, Bhat I, Dahal R, Bhattacharya S, John S, Lin S Y 2019 AIP Adv. 9 085206Google Scholar

  • 图 1  二维光子晶体1×5分束器结构图

    Fig. 1.  Schematic of 1×5 beam splitter structure based on two-dimensional photonic crystal.

    图 2  完整二维正方晶格光子晶体 (a) 带隙图; (b) r = 0.2a时的能带结构图

    Fig. 2.  Complete two-dimensional square lattices photonic: (a) Gap map; (b) energy band structure diagram of r = 0.2a

    图 3  输出端口透过率随耦合介质柱半径变化关系图

    Fig. 3.  Relationship between the transmittance of the output ports and the radius of coupling dielectric rods.

    图 4  输出端口透过率随调控介质柱横向偏移量变化关系图

    Fig. 4.  Relationship between the transmittance of the output ports and the lateral offset of regulating dielectric rods.

    图 5  输出端口透过率随调控介质柱半径变化关系图

    Fig. 5.  Relationship between the transmittance of the output ports and the radius of regulating dielectric rods.

    图 6  基于DSA逆向设计1×5分束器流程图

    Fig. 6.  Flow chart of reverse design of 1×5 beam splitter based on DSA.

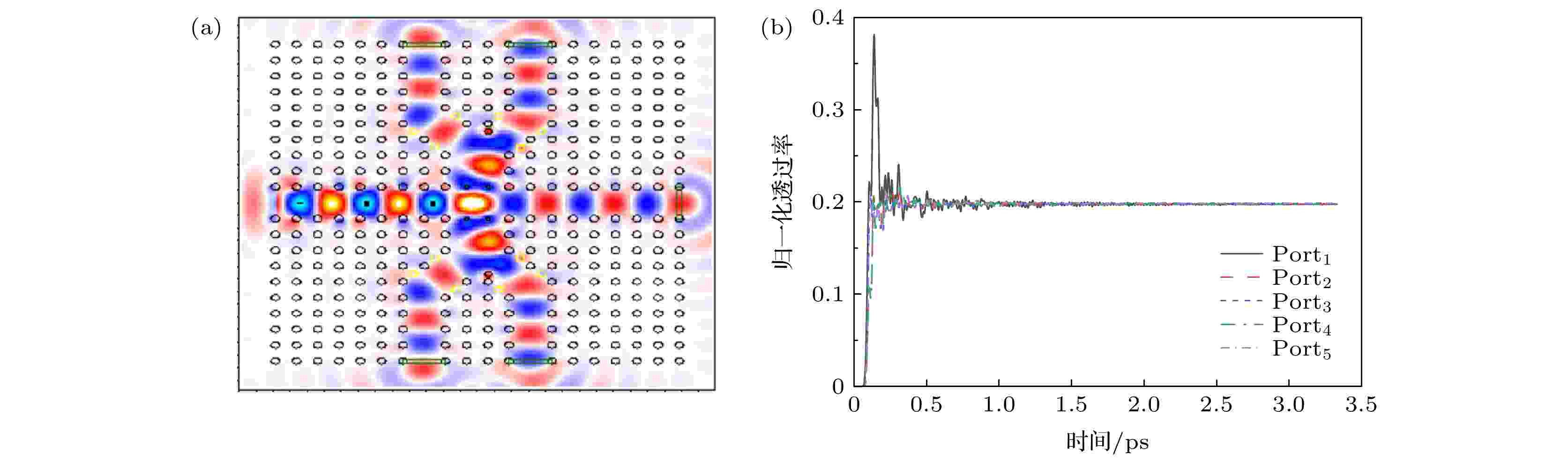

    图 7  分光比为1∶1∶1∶1∶1的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

    Fig. 7.  1×5 beam splitter with a splitting ratio of 1∶1∶1∶1∶1∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

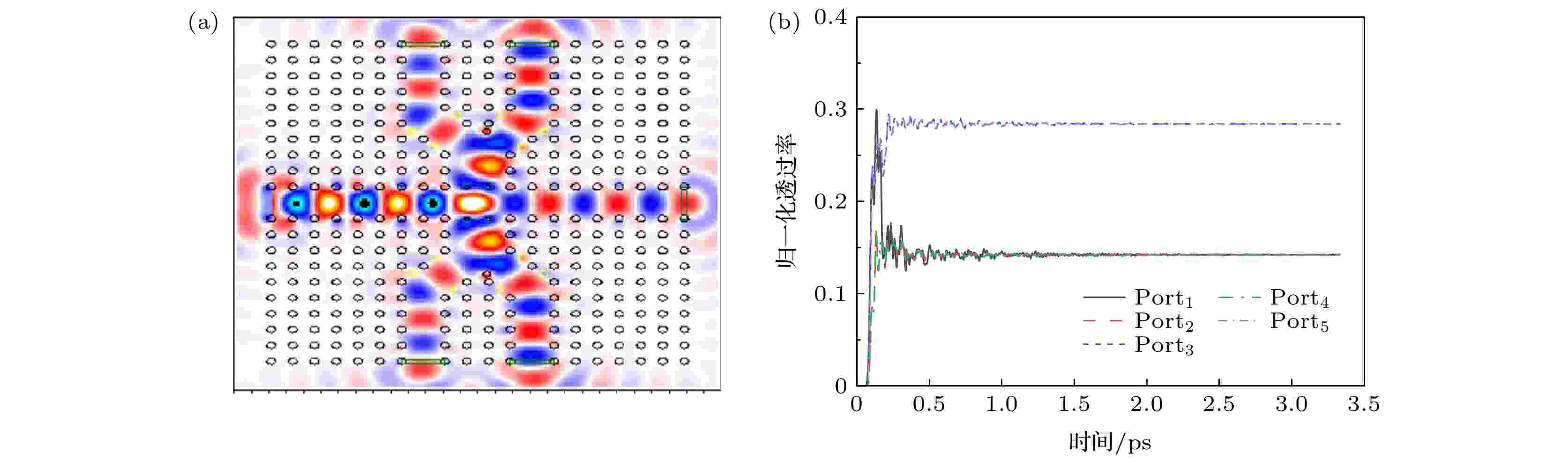

    图 8  分光比为1∶1∶2∶1∶2的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

    Fig. 8.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶2∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

    图 9  分光比为1∶1∶2∶1∶3的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

    Fig. 9.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶3∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

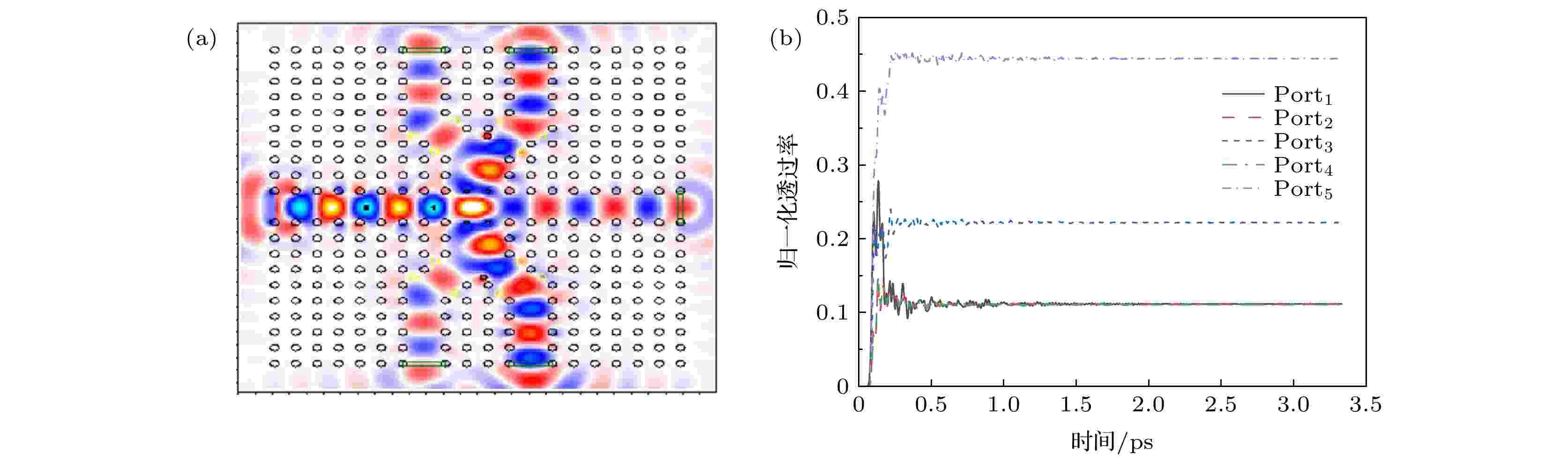

    图 10  分光比为1∶1∶2∶1∶4的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

    Fig. 10.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶4∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

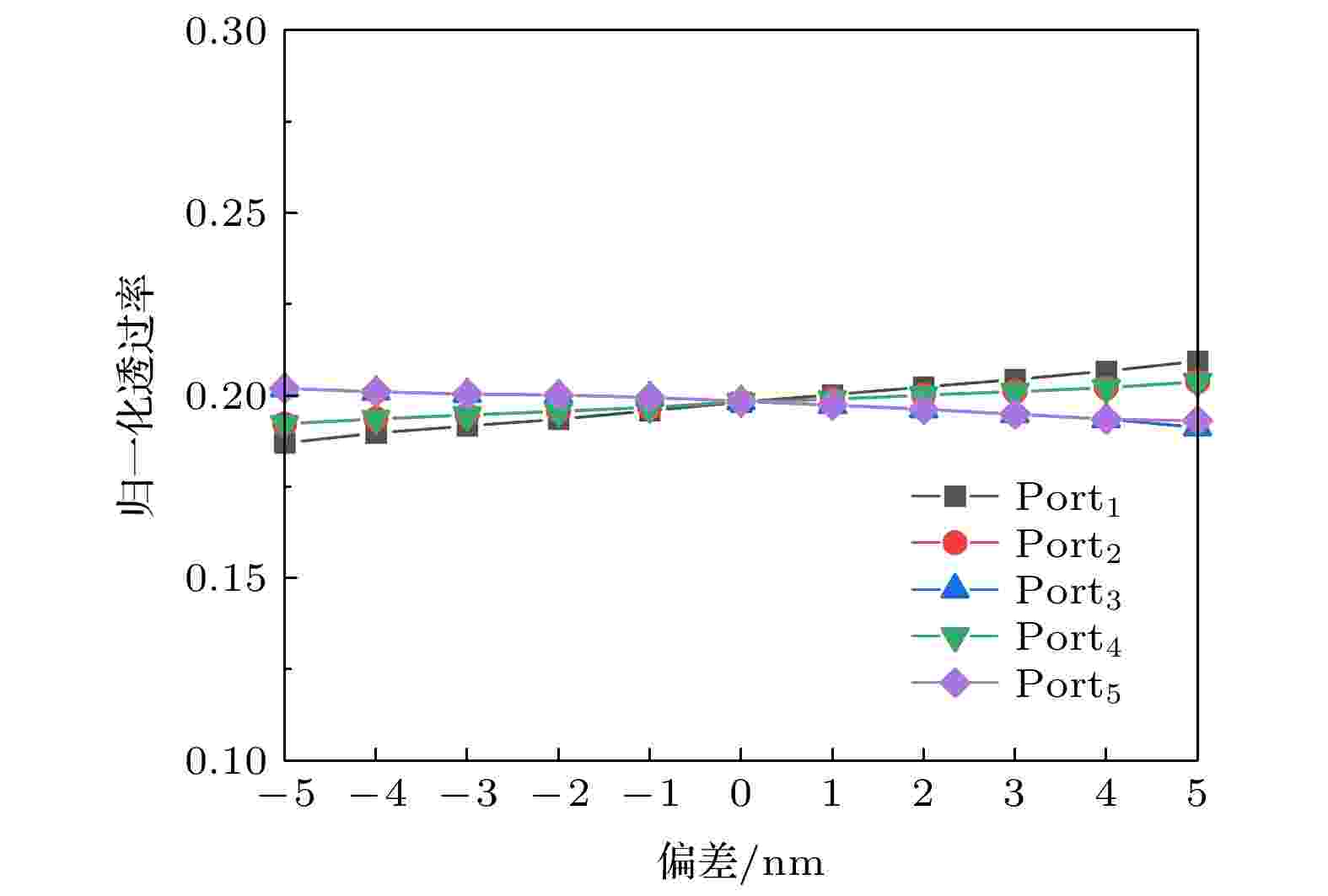

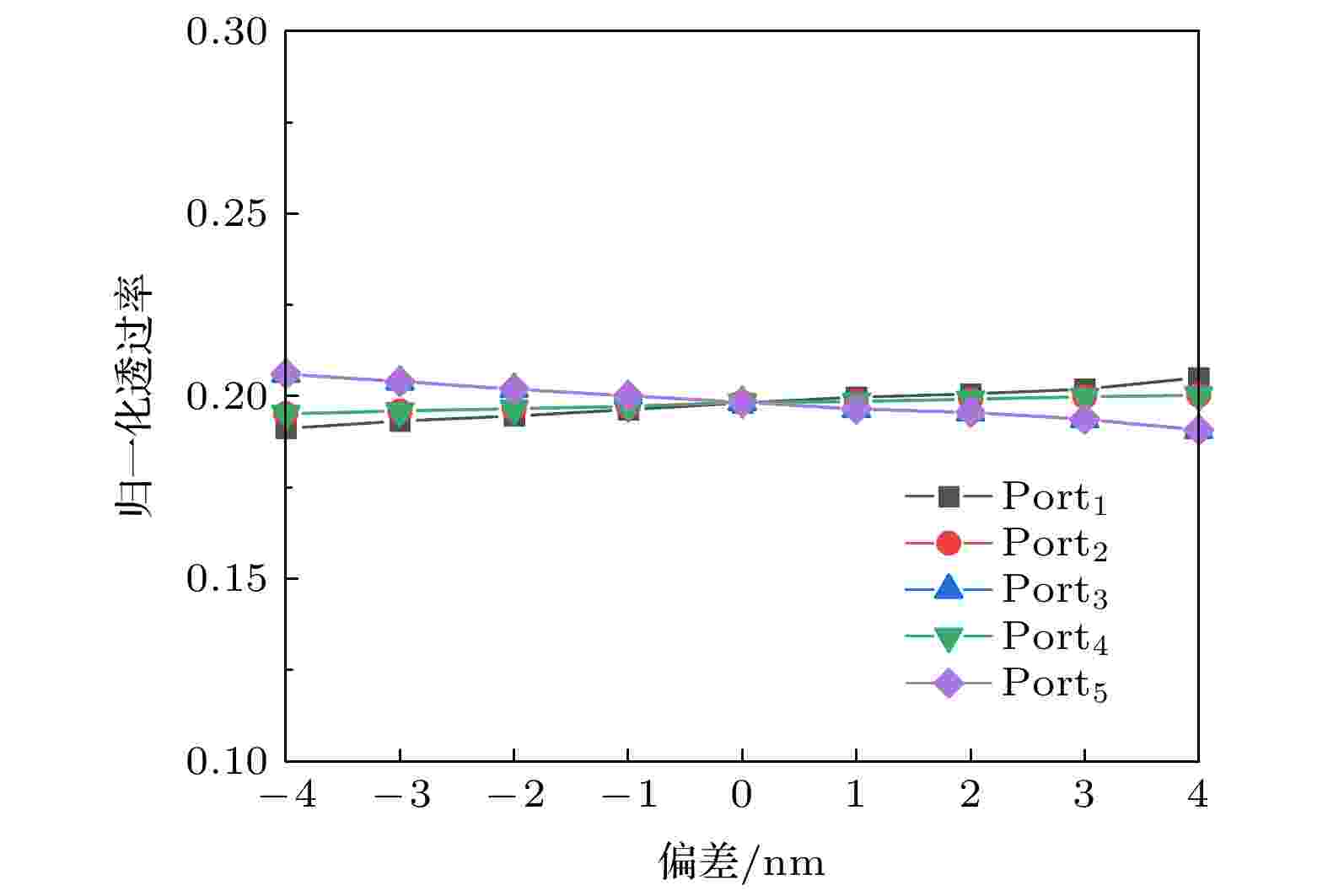

    图 11  输出端口透过率随耦合介质柱半径偏差的变化关系

    Fig. 11.  Relationship between the transmittance of the output ports and deviation of the radius of coupling dielectric rods.

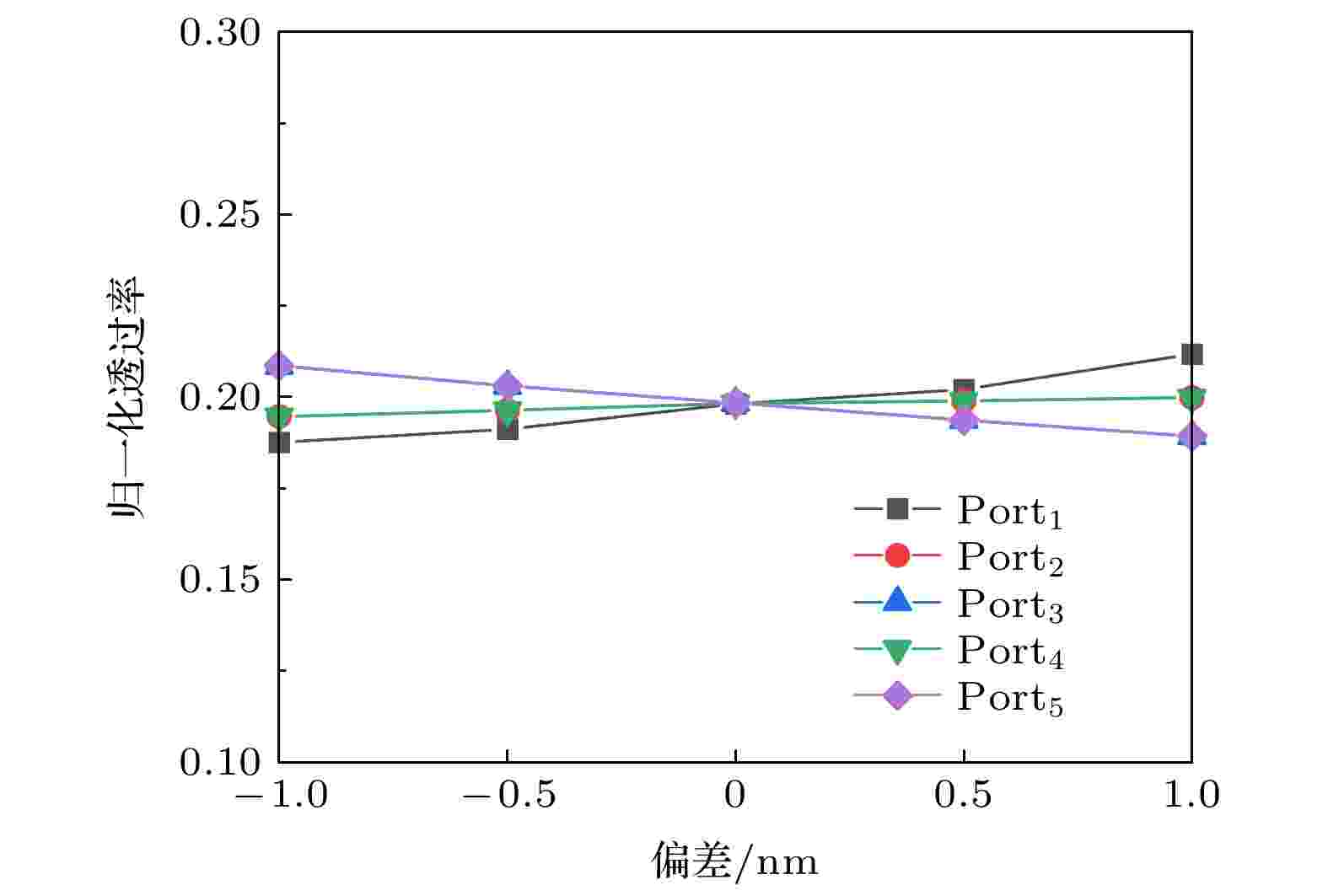

    图 12  输出端口透过率随调控介质柱的横向偏移量偏差的变化关系图

    Fig. 12.  Relationship between the transmittance of the output ports and deviation of the lateral offset of regulating dielectric rods.

    图 13  输出端口透过率随调控介质柱半径偏差的变化关系图

    Fig. 13.  Relationship between the transmittance of the output ports and deviation of the radius of regulating dielectric rods.

  • [1]

    于天宝 2007 博士学位论文 (杭州: 浙江大学)

    Yu T B 2007 Ph. D. Dissertation (Hangzhou: Zhejiang University) (in Chinese)

    [2]

    Tao S H, Fang Q, Song J F, Yu M B, Lo G Q, Kwong D L 2008 Opt. Express 16 21456Google Scholar

    [3]

    Yao R K, Li H X, Zhang B H, Chen W W, Wang P J, Dai S X, Liu Y X, Li J, Li Y, Fu Q 2021 J. Lightwave Technol. 39 6253Google Scholar

    [4]

    Lin Z J, Shi W 2019 Opt. Express 27 14338Google Scholar

    [5]

    Chen H, Zou S Z, Yu H J, Lin X C 2015 IEEE Photon. Technol. Lett. 27 2527Google Scholar

    [6]

    Ferstl M, Hermerschmidt A, Dias D, Steingruber R 2004 J. Mod. Opt. 51 2125Google Scholar

    [7]

    Tahersima M H, Kojima K, Koike A T, Jha D, Wang B N, Lin C W, Parsons K 2019 Sci. Rep. 9 1368Google Scholar

    [8]

    左依凡, 李培丽, 栾开智, 王磊 2018 物理学报 67 034204Google Scholar

    Zuo Y F, Li P L, Luan K Z, Wang L 2018 Acta Phys. Sin. 67 034204Google Scholar

    [9]

    Hu J R, Li J S 2016 J. Infrared Millim. Te. 37 729Google Scholar

    [10]

    Singh S, Singh K 2017 Optik 145 495Google Scholar

    [11]

    Rakshitha M, Gandhi S I 2018 4th International Conference on Devices, Circuits and Systems Coimbatore, India, March 16–17, 2018 p25

    [12]

    刘凯柱 2020 硕士学位论文 (北京: 中央民族大学)

    Liu K Z 2020 M. S. Thesis (Beijing: Minzu University of China) (in Chinese)

    [13]

    金轶群, 文化锋, 李韵嘉, 王周益, 胡帆, 周华英, 施锋 2021 光电子·激光 32 281Google Scholar

    Jin Y Q, Wen H F, Li Y J, Wang Z Y, Hu F, Zhou H Y, Shi F 2021 J. Optoelectronics·Laser 32 281Google Scholar

    [14]

    Moumeni I, Labbani A 2021 Opt. Quant. Electron. 53 129Google Scholar

    [15]

    Nelder J A, Mead R 1965 Comput. J. 7 308Google Scholar

    [16]

    Chelouah R, Siarry P 2003 Eur. J. Oper. Res. 148 335Google Scholar

    [17]

    Su H L, Lan F C, He Y Y, Chen J Q 2020 Eng. Computation 37 1423Google Scholar

    [18]

    陈颖, 王文跃, 于娜 2014 物理学报 63 034205Google Scholar

    Chen Y, Wang W Y, Yu N 2014 Acta Phys. Sin. 63 034205Google Scholar

    [19]

    厉梦瑶, 徐光跃, 郑加金, 李培丽 2021 光电子·激光 32 799Google Scholar

    Li M Y, Xu G Y, Zheng J J, Li P L 2021 J. Optoelectronics·Laser 32 799Google Scholar

    [20]

    费宏明, 严帅, 徐瑜成, 林瀚, 武敏, 杨毅彪, 陈智辉, 田媛, 张娅敏 2020 物理学报 69 184214Google Scholar

    Fei H M, Yan S, Xu Y C, Lin H, Wu M, Yang Y B, Chen Z H, Tian Y, Zhang Y M 2020 Acta Phys. Sin. 69 184214Google Scholar

    [21]

    郗翔, 叶康平, 伍瑞新 2020 物理学报 69 154102Google Scholar

    Xi X, Ye K P, Wu R X 2020 Acta Phys. Sin. 69 154102Google Scholar

    [22]

    赵绚, 刘晨, 马会丽, 冯帅 2017 物理学报 66 114208Google Scholar

    Zhao X, Liu C, Ma H L, Feng S 2017 Acta Phys. Sin. 66 114208Google Scholar

    [23]

    Park H, Lee S 2020 ACS Photonics 7 1577Google Scholar

    [24]

    Hsieh M L, Chen S Y, Kaiser A, Yan Y J, Frey B, Bhat I, Dahal R, Bhattacharya S, John S, Lin S Y 2019 AIP Adv. 9 085206Google Scholar

  • [1] 张伊祎, 韦雪玲, 农洁, 马汉斯, 叶子阳, 徐文杰, 张振荣, 杨俊波. 基于直接二进制搜索算法(DBS)设计的超紧凑In2Se3可调控功率分束器研究. 物理学报, 2023, 0(0): . doi: 10.7498/aps.72.20230459
    [2] 王志鹏, 王秉中, 刘金品, 王任. 实现散射场强整形的微散射体阵列逆向设计方法. 物理学报, 2021, 70(1): 010202. doi: 10.7498/aps.70.20200825
    [3] 王志鹏, 王秉中, 刘金品, 王任. 实现散射场强整形的微散射体阵列逆向设计方法. 物理学报, 2020, (): . doi: 10.7498/aps.69.20200825
    [4] 马婧, 刘冬冬, 王继成, 冯延. 基于金属狭缝阵列的各向异性偏振分束器. 物理学报, 2018, 67(9): 094102. doi: 10.7498/aps.67.20172292
    [5] 左依凡, 李培丽, 栾开智, 王磊. 基于自准直效应的光子晶体异质结偏振分束器. 物理学报, 2018, 67(3): 034204. doi: 10.7498/aps.67.20171815
    [6] 赵绚, 刘晨, 马会丽, 冯帅. 基于波导间能量耦合效应的光子晶体频段选择与能量分束器. 物理学报, 2017, 66(11): 114208. doi: 10.7498/aps.66.114208
    [7] 彭皓, 沈伟东, 杨陈楹, 章岳光, 刘旭. 宽波段波状多层膜结构偏振分束器的设计与优化. 物理学报, 2014, 63(13): 134212. doi: 10.7498/aps.63.134212
    [8] 廖清华, 张旋, 夏全, 于天宝, 陈淑文, 刘念华. 一种全光开关及任意比能量输出光分束器的设计. 物理学报, 2013, 62(4): 044220. doi: 10.7498/aps.62.044220
    [9] 刘发, 徐晨, 赵振波, 周康, 解意洋, 毛明明, 魏思民, 曹田, 沈光地. 氧化孔形状对光子晶体垂直腔面发射激光器模式的影响. 物理学报, 2012, 61(5): 054203. doi: 10.7498/aps.61.054203
    [10] 李文胜, 罗时军, 黄海铭, 张琴, 付艳华. 一种基于光子晶体结构的坦克涂层设计. 物理学报, 2012, 61(16): 164102. doi: 10.7498/aps.61.164102
    [11] 吕金光, 梁静秋, 梁中翥. 空间调制傅里叶变换光谱仪分束器色散特性研究. 物理学报, 2012, 61(14): 140702. doi: 10.7498/aps.61.140702
    [12] 孔延梅, 高超群, 景玉鹏, 陈大鹏. 基于光子晶体分光的气敏传感器研究. 物理学报, 2011, 60(5): 054215. doi: 10.7498/aps.60.054215
    [13] 张旋, 廖清华, 陈淑文, 胡萍, 于天宝, 刘念华. 新型高效偏振光分束器的设计. 物理学报, 2011, 60(10): 104215. doi: 10.7498/aps.60.104215
    [14] 陈鹤鸣, 孟晴. 高效光子晶体太赫兹滤波器的设计. 物理学报, 2011, 60(1): 014202. doi: 10.7498/aps.60.014202
    [15] 童星, 韩奎, 沈晓鹏, 吴琼华, 周菲, 葛阳, 胡晓娟. 基于光子晶体自准直环形谐振腔的全光均分束器. 物理学报, 2011, 60(6): 064217. doi: 10.7498/aps.60.064217
    [16] 朱桂新, 于天宝, 陈淑文, 石哲, 胡淑娟, 赖珍荃, 廖清华, 黄永箴. 一种实现光子晶体波导定向耦合型多路光均分的新方法. 物理学报, 2009, 58(2): 1014-1019. doi: 10.7498/aps.58.1014
    [17] 席丽霞, 唐先锋, 王少康, 张晓光. 基于光子晶体光纤的相位再生器的设计及优化. 物理学报, 2009, 58(9): 6243-6247. doi: 10.7498/aps.58.6243
    [18] 沈晓鹏, 韩 奎, 李海鹏, 沈义峰, 王子煜. 光子晶体自准直光束偏振分束器. 物理学报, 2008, 57(3): 1737-1741. doi: 10.7498/aps.57.1737
    [19] 王 科, 郑婉华, 任 刚, 杜晓宇, 邢名欣, 陈良惠. 双色量子阱红外探测器顶部光子晶体耦合层的设计优化. 物理学报, 2008, 57(3): 1730-1736. doi: 10.7498/aps.57.1730
    [20] 李 岩, 郑瑞生, 冯玉春, 牛憨笨. 含有理想导体的准分形结构光子晶体的能带. 物理学报, 2004, 53(9): 3205-3210. doi: 10.7498/aps.53.3205
计量
  • 文章访问数:  1344
  • PDF下载量:  34
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-02-24
  • 修回日期:  2022-03-17
  • 上网日期:  2022-07-15
  • 刊出日期:  2022-07-20

基于下山单纯形算法逆向设计二维光子晶体波导型1×5分束器

  • 南京邮电大学电子与光学工程学院, 南京 210023
  • 通信作者: 李培丽, lipl@njupt.edu.cn

摘要: 提出了一种新颖的二维光子晶体波导型1×5分束器, 为了提高分束器的优化效率和分束性能, 利用下山单纯形算法, 对提出的1×5分束器进行逆向设计和研究. 结果表明, 改变耦合区域介质柱半径、Y分支波导中央的调控介质柱半径及其横向偏移量, 可以调节分束器5个输出端口的输出光功率比例; 利用下山单纯形算法, 根据特定的分光比目标, 对耦合区域介质柱半径、调控介质柱半径及其横向偏移量进行优化, 可以逆向设计出总透过率达到99%以上、附加损耗小于0.044 dB以及响应时间小于1 ps的不同分光比的1×5分束器. 此外, 对逆向设计的1×5分束器进行了工艺误差分析, 确定了各优化参量在实际加工中允许的误差范围, 为器件的制作提供了理论参考. 该1×5分束器分光比设计灵活, 优化效率高, 性能优良, 尺寸小, 在光子集成电路等领域中具有广泛的应用前景.

English Abstract

    • 光功率分束器是光子集成电路、无源光网络等领域的重要组成器件, 主要功能是实现光信号的分路、合路及路由[1,2]. 在实际光学系统中, 要求光功率分束器具有附加损耗低、均匀性好、带宽宽、尺寸小等特点[3,4]. 近年来, 人们已经提出大量基于不同结构材料的分束器, 主要可分为熔融拉锥型全光纤分束器[5]、分立光学元件型分束器[6]、平面波导型光分束器[7]和基于光子晶体的分束器[8]. 其中, 光子晶体分束器尺寸更小、传输效率更高、附加损耗更低, 非常适用于高密度、大规模集成.

      2016年, 胡建荣等[9]基于1×2光子晶体波导和谐振腔, 提出了一种超紧凑型1×8太赫兹波等比分束器, 总透过率为93.6%; 2017年, Singh等[10]提出了一种基于光子晶体波导的1×5等比分束器, 总透过率达到99.2%; 2018年, Rakshitha等[11]基于光子晶体波导和环形谐振腔, 在同一结构上实现了1×4和1×8等比分束, 总透过率为91.23%; 2020年, 刘凯柱等[12]提出了一种基于非线性谐振腔和自准直效应的1×3光子晶体分束器, 通过控制泵浦光的入射, 可以任意选择其中一个或两个甚至全部通道进行输出; 2021年, 金轶群等[13]提出了一种基于多模干涉的新型二维三角晶格光子晶体1×4分束器, 通过改变输出端4个耦合微腔内的介质柱半径, 可以实现各端口等比或在一定范围内的不同分光比输出, 总透过率达到98%以上; Moumeni等[14]提出了一种基于光子晶体波导和环形槽腔的1×2, 1×4和1×8的Y型等比分束器, 通过改变Y分支处部分结构和使用拓扑优化, 实现了接近100%的总透过率.

      目前在优化设计光子晶体分束器时, 通常采用传统的控制变量法, 研究特定结构参量对分束器性能的影响, 以实现较优分束效果. 这种优化设计方法耗时长、效率低; 当参数变量较多时, 分束器难以实现最优的分束性能. 此外, 在优化多通道光子晶体分束器时, 此方法无法实现分束器分光比的灵活可设计.

      本文提出了一种新颖的光子晶体波导型1×5分束结构, 并将下山单纯形算法(downhill-simplex algorithm, DSA)[15-17]应用到该结构的优化设计中, 实现了性能优良、分光比灵活可设计的 1×5分束器, 解决了现有光子晶体分束器优化效率低、分光比设计不灵活等问题. 在完整的二维正方晶格硅光子晶体中, 引入两个对称分布的特殊Y分支波导, 通过改变耦合区域介质柱半径、Y分支波导中央的调控介质柱半径及其横向偏移量, 可以调节分束器5个输出端口的输出光功率比例. 基于DSA, 根据特定分束目标, 对耦合区域介质柱半径、调控介质柱半径及其横向偏移量进行优化, 可以逆向设计出不同分光比的1×5分束器; 对设计的1×5分束器的性能进行分析, 重点研究了分束器的透过率、附加损耗、分光比和响应时间. 此外, 还对该1×5分束器进行了工艺误差分析, 确定了各优化参量在实际加工中允许的误差范围.

    • 提出的基于二维光子晶体的分光比灵活可设计1×5分束器结构如图1所示. 在低折射率介质空气中排列20×21的圆柱形硅介质柱, 介质柱折射率n = 3.46; 为了使该完整光子晶体结构拥有较宽的TE模带隙, 且该带隙的中心频率对应的波长落在1.55 μm附近, 取晶格常数a = 0.625 μm, 半径r = 0.2a; 光子晶体的四周设有完美匹配层, 它是在计算域边界设置的一种特殊的介质层, 用于吸收所有入射到边界上的能量而不产生反射, 该介质层的厚度w = 0.5 μm.

      图  1  二维光子晶体1×5分束器结构图

      Figure 1.  Schematic of 1×5 beam splitter structure based on two-dimensional photonic crystal.

      沿水平方向将中央一排介质柱移除, 形成主波导W1, 主波导左端口为光输入端Input, 右端口为光输出端Port1. 在主波导W1中央上下两侧移除部分介质柱, 引入两个特殊Y分支波导, 形成4条沿W1对称分布的弯曲波导W2, W3, W4和W5, 输出端口分别为Port2, Port3, Port4和Port5. 主波导与四个弯曲波导均为单模波导, 只能传输单一基模, 无法传输高阶模. 主波导W1与Y分支波导的交汇处为两个耦合区域, 上下侧两个耦合区域的介质柱半径分别为R1R2. 散射介质柱会影响光在弯曲波导中的传输[18,19]. 为了减小光在弯曲波导中的散射损耗、提高分束器的总透过率, 在每个弯曲波导侧边引入三个散射介质柱, 如图1黄色标记所示, 每个散射介质柱位于临近四个介质柱的中心, 其几何参数与普通硅介质柱相同. 同时, 在上下两个Y分支波导中央分别引入一个调控介质柱, 半径为R3R4, 如图1绿色标记所示, 每个调控介质柱也位于临近四个介质柱的中心. 当调控介质柱沿水平方向右移时, 二者的横向偏移量分别为Offset1和Offset2.

      一束光从分束器左端口输入后, 将沿着主波导W1传输. 经过耦合区域时, 一部分光会分别耦合至上下两个Y分支波导中, 并从输出端口Port2, Port3, Port4和Port5输出; 另一部分光继续沿着主波导W1传输, 最终从输出端口Port1输出.

    • 平面波展开法(plane wave expansion method, PWM)[20]是二维光子晶体能带分析中采用最为广泛的一种方法. 其基本原理是: 根据晶格周期性和布洛赫定理, 将空间中周期性变化的介电常数按照傅里叶级数的形式展开, 同时将电磁场在倒格矢空间展开成平面波叠加的形式, 从而将麦克斯韦方程组转化为关于TE和TM偏振波的本征方程:

      $\begin{split} &{\rm T}{\rm E}: \sum\limits_{G^\prime } {{\varepsilon ^{ - 1}}} \left( {{\boldsymbol{G}} - {\boldsymbol{G}}^\prime } \right)\left( {{\boldsymbol{k}} + {\boldsymbol{G}}} \right)\left( {{\boldsymbol{k}} + {\boldsymbol{G}}^\prime } \right)\mu \left( {{\boldsymbol{G}}^\prime } \right)\\ =\;& ({{{\omega ^2}}}/{{{c^2}}})\mu \left( {\boldsymbol{G}} \right)\text{, }\\[-15pt] \end{split}$

      $ \begin{split} &{\rm T}{\rm M}: \sum\limits_{G^\prime } {{\varepsilon ^{ - 1}}} \left( {{\boldsymbol{G}} - {\boldsymbol{G}}^\prime } \right) \left| {{\boldsymbol{k}} + {\boldsymbol{G}}} \right| \left| {{\boldsymbol{k}} + {\boldsymbol{G}}^\prime } \right| \nu \left( {{\boldsymbol{G}}^\prime } \right)\\ =\;& ({{{\omega ^2}}}/{{{c^2}}})\nu \left({\boldsymbol{ G}} \right)\text{, }\\[-15pt]\end{split} $

      式中${\boldsymbol{k}}$为第一布里渊区的波矢量, ${\boldsymbol{ G}}$为倒格矢, ${\varepsilon ^{ - 1}}\left( {{\boldsymbol{G}} - {\boldsymbol{G}}^\prime } \right)$为傅里叶系数.

      通过求解上述方程的本征值, 得到TE和TM偏振模的本征频率ω(k); 通过改变波矢k, 可求得光子晶体的色散关系及归一化能带结构[21]. 图2为完整二维正方晶格光子晶体下的TE和TM模能带分布图. 由图2(a)可知, TE和TM模的带隙无重叠, 所以不存在完全带隙; 且随着r的增大, TE和TM模的带隙宽度均先增大后减小, 而带隙的中心频率始终减小. 因此, 取r = 0.2a既能获得较宽的TE模带隙, 又能满足所需的归一化频率a/$ \lambda $范围. 此时, 该完整光子晶体的能带结构如图2(b)所示, 其横坐标Γ-X-M-Γ为第一布里渊区的布洛赫波矢路径. 由图2(b)可知, 该结构具有两个TE模的光子带隙, 较宽的一条带隙的归一化频率a/$ \lambda $范围为0.281—0.417, 对应波长为1.499—2.224 μm, 1×5分束器的工作波长便在此范围内选取.

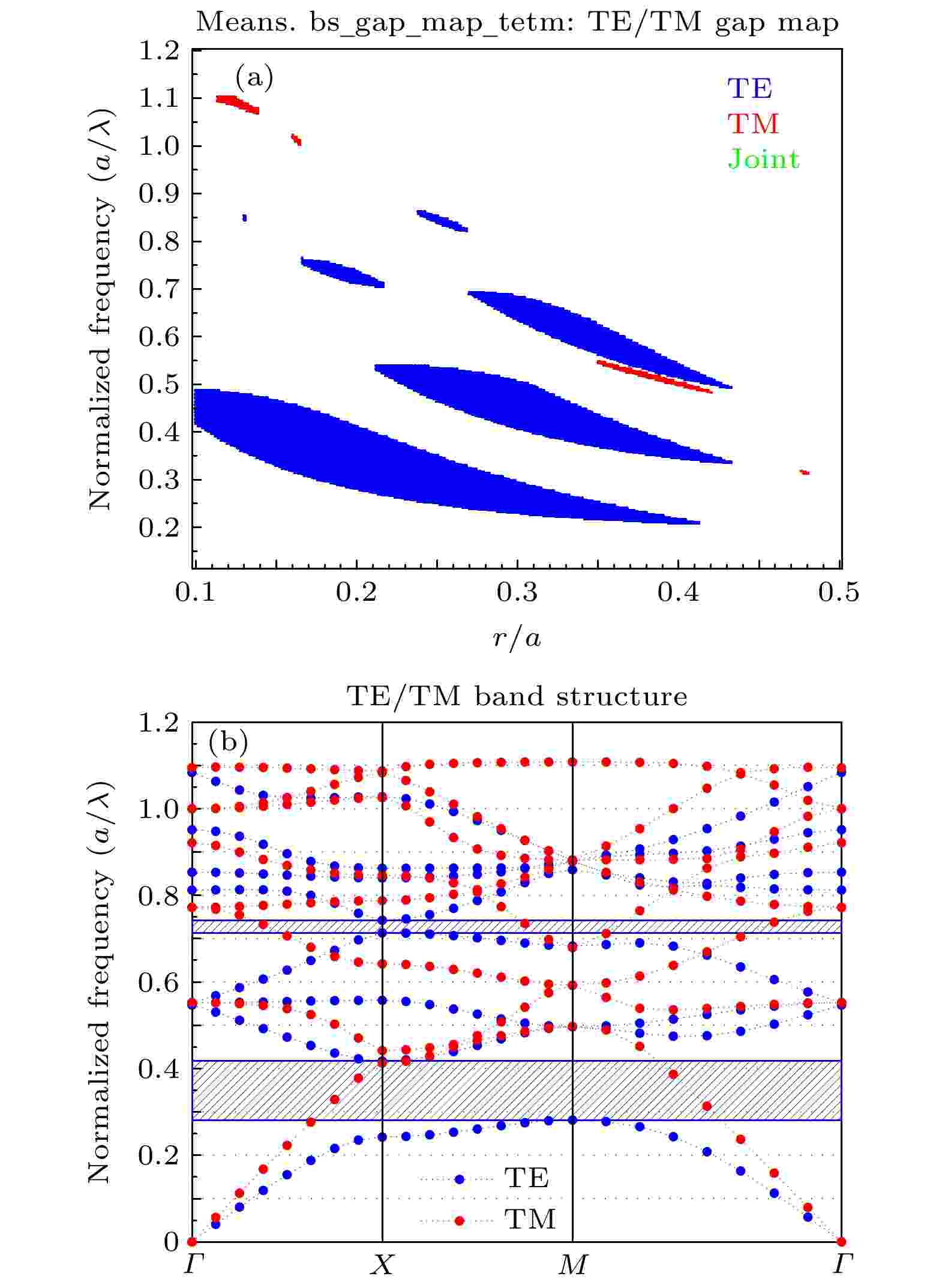

      图  2  完整二维正方晶格光子晶体 (a) 带隙图; (b) r = 0.2a时的能带结构图

      Figure 2.  Complete two-dimensional square lattices photonic: (a) Gap map; (b) energy band structure diagram of r = 0.2a

    • 时域有限差分法(finite difference time domain method, FDTD)[22]是计算介质波导中电磁场分布的常用方法之一. 其基本思想是: 基于Yee网格, 将麦克斯韦旋度方程在空间和时间上离散化, 从而转化为一组差分方程, 通过数值求解可计算出网格上各点的电场和磁场分量. 为保证算法的稳定性和收敛性, 须遵循与网格大小有关的Courant条件:

      $ c\Delta t \leqslant \frac{1}{{\sqrt { {1}/{{{{\left( {\Delta x} \right)}^2}}} + {1}/{{{{\left( {\Delta y} \right)}^2}}} + {1}/{{{{\left( {\Delta z} \right)}^2}}}} }}\text{, } $

      式中$c$为光速, $\Delta t$为时间步长, $\Delta x$, $\Delta y$$\Delta z$分别为x轴、y轴和z轴上的空间步长. 为了得到精确的仿真结果, 空间步长和时间步长须足够小.

      利用FDTD法, 研究工作波长为1.55 μm的TE偏振光在1×5分束器中的传播. 通过改变耦合区域介质柱半径、调控介质柱半径及其横向偏移量, 探究各变量对五个输出端口透过率的影响, 从而确定优化范围. 为方便分析, 令R1 = R2, R3 = R4, Offset1 = Offset2.

      1) 控制R3 = R4 = r, Offset1 = Offset2 = 0 μm, 同时改变 R1R2. 图3为得到的输出端口Port1的透过率、Port2与Port3的透过率之和以及Port4与Port5的透过率之和随耦合介质柱半径变化的关系图. 可见, 随着R1R2的增大, 端口Port1的透过率先快速减小后急剧增大; 由于波导结构的对称性, 上下两个Y分支波导各自输出端口的透过率之和始终相等, 且均先缓慢增大后快速减小. 当R1 = R2 = 0.055 μm时, 端口Port1的透过率几乎为0, 此时绝大部分的光能量耦合至上下两个Y分支波导中; 当R1 = R2 = 0.1 μm时, 端口Port1的透过率接近100%, 光能量仅在主波导W1中传输. 因此, 通过优化R1R2的大小, 可以控制从主波导W1耦合至上下两个Y分支波导中的光能量. 根据图3, R1R2的优化范围定为0.05—0.10 μm.

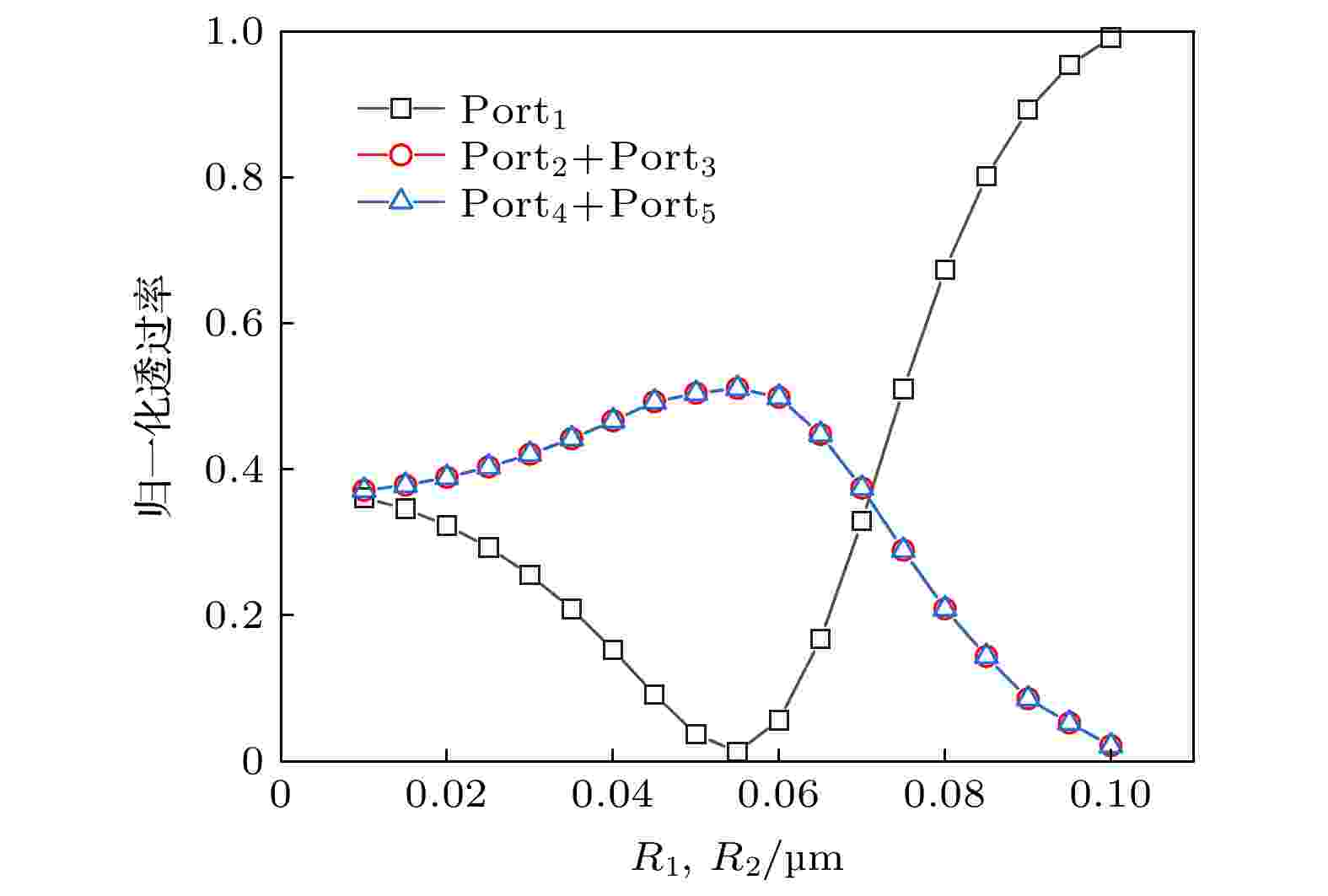

      图  3  输出端口透过率随耦合介质柱半径变化关系图

      Figure 3.  Relationship between the transmittance of the output ports and the radius of coupling dielectric rods.

      2) 控制R3 = R4 = r, R1 = R2 = 0.06 μm, 同时改变Offset1和Offset2. 图4为得到的5个输出端口各自的透过率随调控介质柱横向偏移量变化的关系图. 如图4所示, 由于波导结构的对称性, 端口Port2与Port4的透过率始终相等, 端口Port3与Port5的透过率也始终相等. 随着Offset1和Offset2的增大, 端口Port2与Port4的透过率先缓慢增大后快速上升, 而端口Port3与Port5的透过率先缓慢减小后快速下降. 当Offset1 = Offset2 = 0 μm时, 端口Port2与Port4的透过率小于端口Port3与Port5的透过率, 分光比约为1∶10; 当Offset1 = Offset2 = 0.30 μm时, 端口Port2与Port4的透过率约等于端口Port3与Port5的透过率, 分光比约为1∶1; 当Offset1 = Offset2 = 0.35 μm时, 端口Port2与Port4的透过率大于端口Port3与Port5的透过率, 分光比约为2∶1. 此外, 调控介质柱的横向偏移也会影响入射光在耦合区域的耦合, 且偏移量越大, 耦合至上下两个Y分支波导中的光能量越少, 而传输到端口Port1中的光能量越多. 所以, 随着Offset1和Offset2的增大, 端口Port1的透过率先缓慢增大后快速上升. 因此, 通过优化Offset1和Offset2的大小, 可以按比例调控5个输出端口的透过率. 根据图4, Offset1和Offset2的优化范围定为0—0.35 μm.

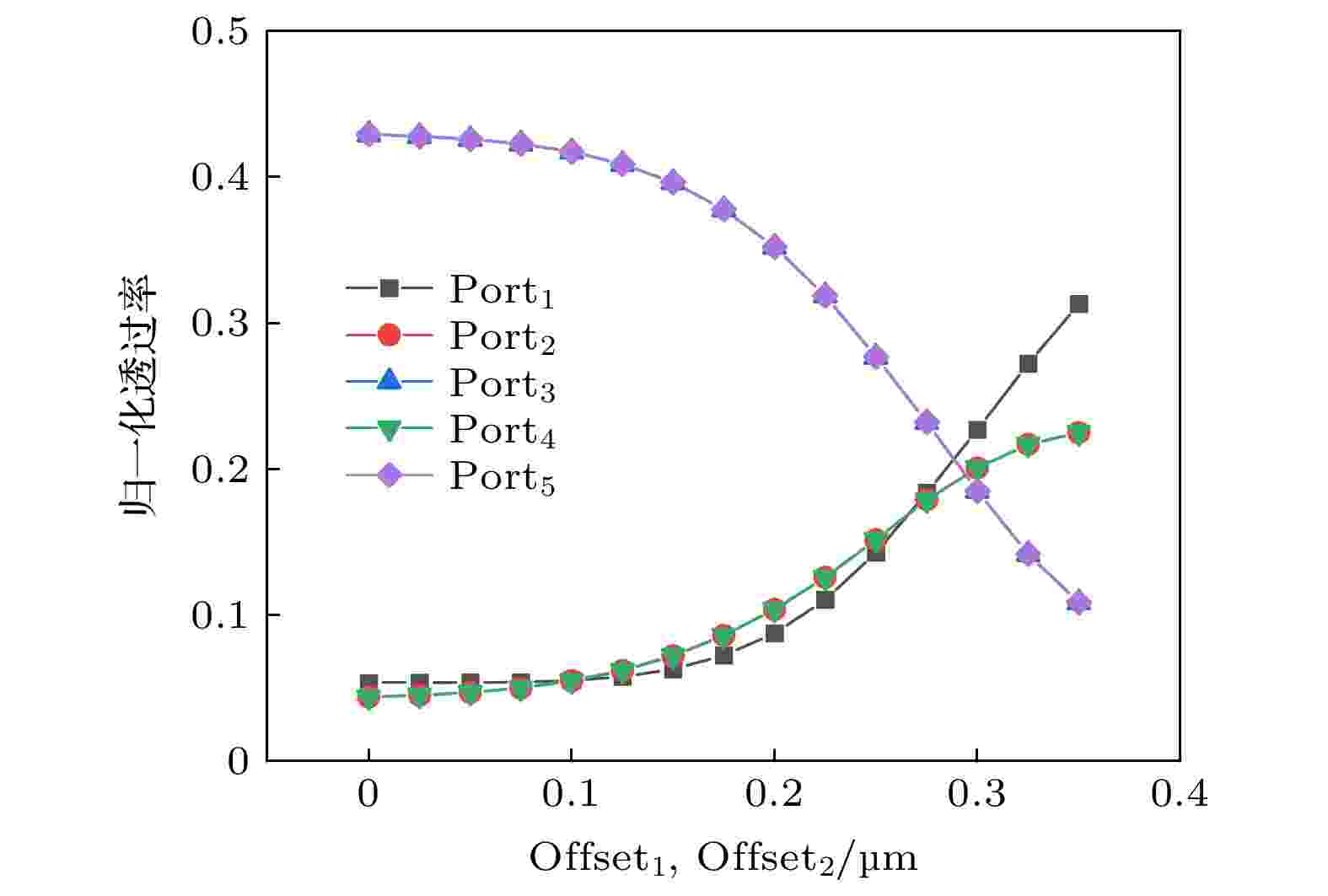

      图  4  输出端口透过率随调控介质柱横向偏移量变化关系图

      Figure 4.  Relationship between the transmittance of the output ports and the lateral offset of regulating dielectric rods.

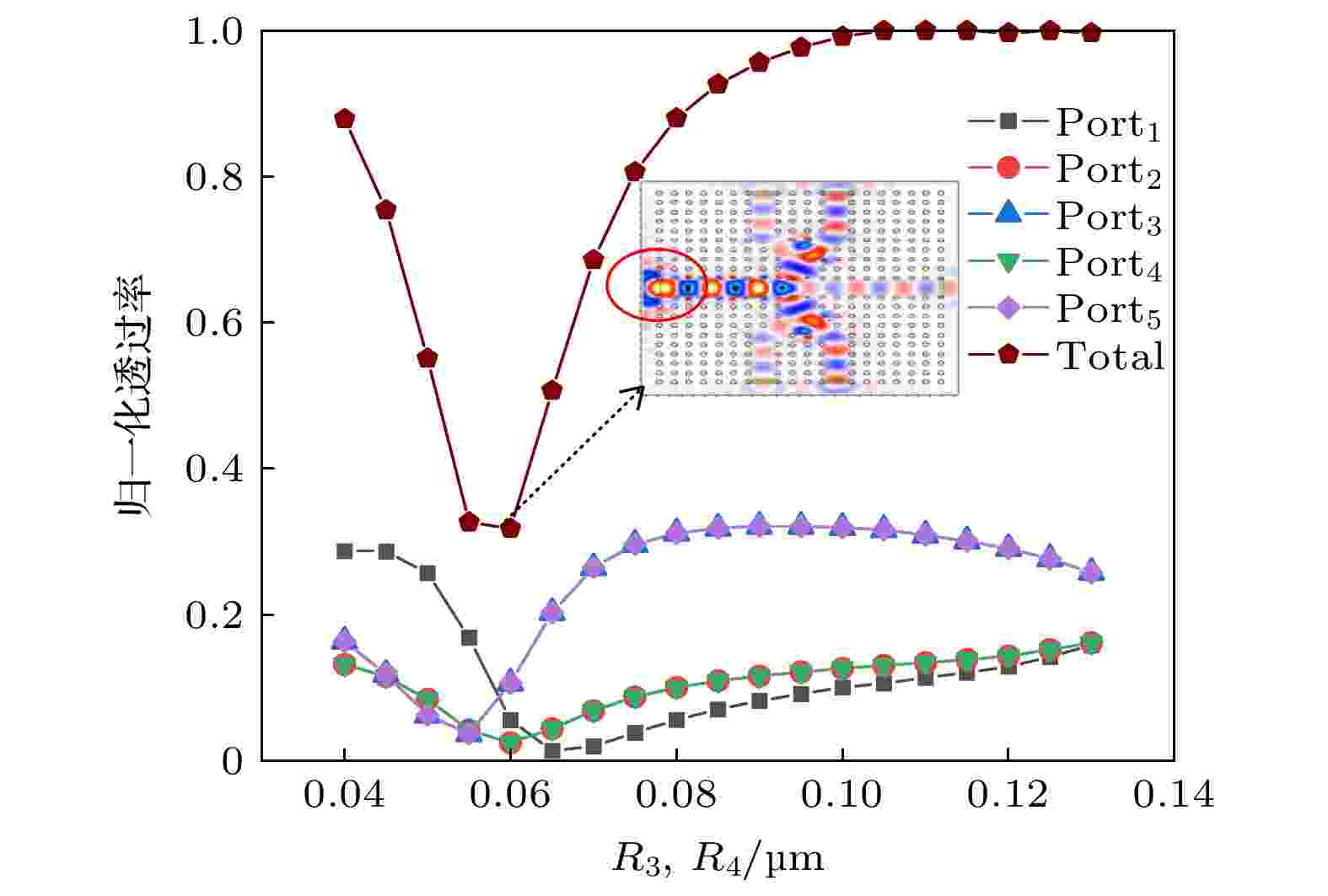

      3) 控制R1 = R2 = 0.06 μm, Offset1 = Offset2 = 0.25 μm, 同时改变R3R4. 图5为得到的5个输出端口各自的透过率及总和随调控介质柱半径变化的关系图. 从图5可以看出, 由于波导结构的对称性, 端口Port2与Port4的透过率始终相等, 端口Port3与Port5的透过率也始终相等. 从总体上看, 随着R3R4的增大, 5个输出端口的透过率均先减小后增大, 导致总透过率也先减小后增大, 且在R3 = R4 = 0.06 μm附近出现极小值. 这是由于光在主波导W1中传输到耦合区域的过程中, 监测到部分光反射回入射端口, 并且反射光的强弱随着R3R4的增大先增大后减小, 在R3 = R4 = 0.06 μm附近最强, 如图5中的插图所示. 当R3R4大于0.06 μm时, 随着后向反射光逐渐减小, 端口Port1, Port2和Port4的透过率缓慢增大并趋于相等; 端口Port3和Port5的透过率先快速增大后缓慢减小, 且在R3 = R4 = 0.09 μm附近出现极大值; 5个输出端口的总透过率先急剧增大后趋于平稳. 因此, 通过优化R3R4的大小, 既可以提高5个输出端口的总透过率, 又能调节各个端口的输出. 根据图5, R3R4的优化范围定为0.080—0.125 μm.

      图  5  输出端口透过率随调控介质柱半径变化关系图

      Figure 5.  Relationship between the transmittance of the output ports and the radius of regulating dielectric rods.

    • DSA是一种用于优化多维无约束问题的数值方法, 其基本思想是: 根据默认值或给定的初始值, 在可行域内先找到一个可行解, 然后逐步移动变量优化可行解. 基于DSA逆向设计1×5分束器的流程如图6所示.

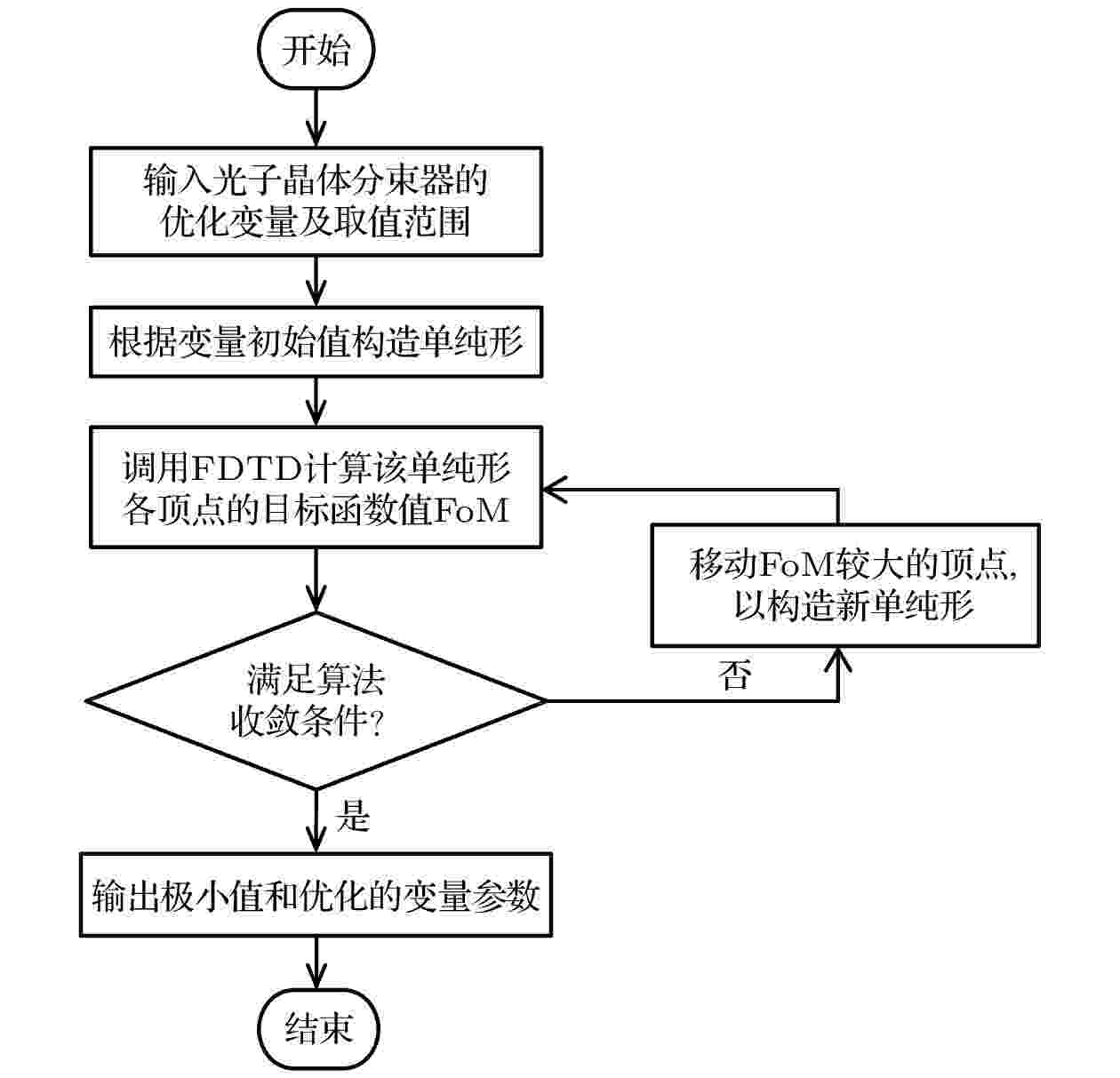

      图  6  基于DSA逆向设计1×5分束器流程图

      Figure 6.  Flow chart of reverse design of 1×5 beam splitter based on DSA.

      1)输入光子晶体分束器的优化变量和取值范围. 优化的变量有: 耦合区域介质柱半径R1R2, 取值范围为0.05—0.10 μm; 调控介质柱半径R3R4, 取值范围为0.080—0.125 μm; 调控介质柱的横向偏移量Offset1和Offset2, 取值范围为0—0.35 μm.

      2)根据变量初始值构造单纯形. 设变量初始值分别为a, b, c, d, e, f, 此时N = 6, 构造的初始单纯形(N维向量空间中的不规则多面体)有7个顶点, 各顶点坐标分别为X0 = (a, b, c, d, e, f ), X1 = (a + ${\delta _1}$, b, c, d, e, f ), X2 = (a, b + ${\delta _2}$, c, d, e, f ), X3 = (a, b, c+${\delta _3}$, d, e, f ), X4 = (a, b, c, d + ${\delta _4}$, e, f ), X5 = (a, b, c, d, e+${\delta _5}$, f ), X6 = (a, b, c, d, e, f + ${\delta _6}$), 其中${\delta _j}$ (j = 1, 2, 3, 4, 5, 6)为每个变量的偏移量, 可表示为

      $ {\delta _j} = 0.25 \times \left( {{\text{Maxva}}{{\text{l}}_j} - {\text{Minva}}{{\text{l}}_j}} \right) \times w\text{, } $

      式中, ${\text{Maxva}}{{\text{l}}_j}$${\text{Minva}}{{\text{l}}_j}$分别为第j个变量的上限和下限, w为分布在0—1之间的常数.

      3)调用FDTD法计算该单纯形各顶点的目标函数值(FoM). 目标函数定义为

      $ {\text{FoM}} = \frac{1}{{N - 1}}\sum\limits_{i = 1}^N {{{\left( {{P_i} - {Q_i}} \right)}^2}} \text{, } $

      式中, N为分束器的端口数, ${P_i}$(i = 1, 2,···, N)表示各个输出端口的实际透过率, ${Q_i}$(i = 1, 2,···, N)表示目标透过率.

      4)判断是否满足收敛条件. 设置算法的目标收敛值为10–8, 若FoM的极大值与极小值之差小于目标收敛值或FoM的极大值小于目标收敛值, 则算法收敛, 并输出极小值和优化的变量参数; 否则进入步骤5).

      5)移动FoM较大的顶点, 以构造新单纯形. 将该单纯形各顶点的目标函数值按从小到大的顺序排列, 得到一系列矢量点{Y0, Y1, Y2, Y3, Y4, Y5, Y6}以及相应的函数值{F(Y0), F(Y1), F(Y2), F(Y3), F(Y4), F(Y5), F(Y6)}. 首先构造映射点Yr, 表达式为

      $ {{\boldsymbol{Y}}_r}=\left( {1{{ + }}\alpha } \right)\overline {\boldsymbol{Y}} - \alpha {{\boldsymbol{Y}}_6}, $

      式中$\alpha $ = 1, $\overline {\boldsymbol{Y}}$为平均矢量点.

      ① 若F(Y0) < F(Yr) < F(Y5), 则Y6移动到Yr;

      ② 若F(Yr) < F(Y0), 则构造拓展点Ye, 表达式为

      $ {{\boldsymbol{Y}}_{\text{e}}}=\left( {1{{ + }}\beta } \right){{\boldsymbol{Y}}_r} - \beta \overline {\boldsymbol{Y}} , $

      式中$\beta $=1. 若F(Ye) < F(Yr), 则$\overrightarrow {{Y_6}} $移动到Ye, 否则移动到Yr.

      ③ 若F(Y5 ) < F(Yr ) < F(Y6), 则Y6移动到Yr, 否则直接构造压缩点Yc , 表达式为

      $ {{\boldsymbol{Y}}_{\text{c}}}\left( {1 - \gamma } \right)\overline {\boldsymbol{Y}} + \gamma {{\boldsymbol{Y}}_6} \text{, } $

      式中$\gamma $= 0.5. 若F(Yc ) < F(Y6), 则Y6移动到Yc , 否则将所有矢量沿着Y0进行压缩得到Yi:

      $ {{\boldsymbol{Y}}_i}=\left( {1 - \rho } \right){{\boldsymbol{Y}}_0} + \rho {{\boldsymbol{Y}}_i}, $

      式中$\rho $ = 0.5, i = 0, 1, 2, 3, 4, 5, 6.

      新单纯形构造完毕后, 返回步骤3), 再次调用FDTD法计算该单纯形各顶点的FoM, 开始新一轮寻优. 在迭代过程中, 单纯形的7个顶点不断向FoM的极小点靠近, 直到算法满足收敛条件. 此时, 函数在每个顶点的极小值以及对应的变量参数就是最终的优化结果.

    • 光子晶体功率分束器的性能指标主要有两个, 分别是附加损耗EL和响应时间$\tau $. 附加损耗EL定义为所有输出端口的光功率总和相对于全部输入光功率的减少值. 该值以分贝(dB)表示的数学表达式为

      $ {\text{EL = }} - {\text{10lg}}\left( {\sum {\frac{{{P_{{\text{out}}}}}}{{{P_{{\text{in}}}}}}} } \right), $

      响应时间$\tau $定义为输出光功率从稳态值的10%上升到90%所用的时间.

      基于DSA, 根据特定的分光比目标, 通过设置合适的目标函数FoM, 在选定的优化范围内, 对耦合区域介质柱半径、调控介质柱半径及其横向偏移量进行优化, 可以逆向设计出不同分光比的光子晶体1×5分束器.

      以4种分光比分别为1∶1∶1∶1∶1, 1∶1∶2∶1∶2, 1∶1∶2∶1∶3和1∶1∶2∶1∶4的1×5分束器设计为例, 给出基于DSA逆向设计各结构参数, 并分析设计的4种分束器的稳态场强分布和时域稳态响应.

      1)分光比为1∶1∶1∶1∶1的1×5分束器. 基于DSA逆向设计的结构参数分别为R1 = R2 = 0.0591 μm, R3 = R4 = 0.1064 μm, Offset1 = Offset2 = 0.3262 μm. 该分束器的稳态场强分布和时域稳态响应如图7所示, 5个输出端口的透过率均达到19.83%, 总透过率为99.15%, 附加损耗为0.037 dB, 响应时间为0.5 ps. 结果表明, 基于DSA可以逆向设计出性能优良的分光比为1∶1∶1∶1∶1的1×5分束器.

      图  7  分光比为1∶1∶1∶1∶1的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

      Figure 7.  1×5 beam splitter with a splitting ratio of 1∶1∶1∶1∶1∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

      2) 分光比为1∶1∶2∶1∶2的1×5分束器. 基于DSA逆向设计的结构参数分别为R1 = R2 = 0.0608 μm, R3 = R4 = 0.1106 μm, Offset1 = Offset2 = 0.2571 μm. 该分束器的稳态场强分布和时域稳态响应如图8所示, 输出端口Port1, Port2和Port4的透过率均达到14.21%, 输出端口Port3和Port5的透过率均达到28.41%, 总透过率为99.45%, 附加损耗为0.024 dB, 响应时间为0.5 ps. 结果表明, 基于DSA可以逆向设计出性能优良的分光比为1∶1∶2∶1∶2的1×5分束器.

      图  8  分光比为1∶1∶2∶1∶2的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

      Figure 8.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶2∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

      3)分光比为1∶1∶2∶1∶3的1×5分束器. 基于DSA逆向设计的结构参数分别为R1 = 0.0611 μm, R2 = 0.0615 μm, R3 = 0.1009 μm, R4 = 0.0904 μm, Offset1 = 0.2807 μm, Offset2 = 0.2117 μm. 该分束器的稳态场强分布和时域稳态响应如图9所示, 输出端口Port1, Port2和Port4的透过率均达到12.45%, 输出端口Port3的透过率为24.91%, 输出端口Port5的透过率为37.36%, 总透过率为99.62%, 附加损耗为0.017 dB, 响应时间为0.5 ps. 结果表明, 基于DSA可以逆向设计出性能优良的分光比为1∶1∶2∶1∶3的1×5分束器.

      图  9  分光比为1∶1∶2∶1∶3的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

      Figure 9.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶3∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

      4)分光比为1∶1∶2∶1∶4的1×5分束器. 基于DSA逆向设计的结构参数分别为R1 = 0.0613 μm, R2 = 0.0610 μm, R3 = 0.1025 μm, R4 = 0.0949 μm, Offset1 = 0.2854 μm, Offset2 = 0.1756 μm. 该分束器的稳态场强分布和时域稳态响应如图10所示, 输出端口Port1, Port2和Port4的透过率均达到11.11%, 输出端口Port3的透过率为22.21%, 输出端口Port5的透过率为44.41%, 总透过率为99.95%, 附加损耗为0.002 dB, 响应时间为0.5 ps. 结果表明, 基于DSA可以逆向设计出性能优良的分光比为1∶1∶2∶1∶4的1×5分束器.

      图  10  分光比为1∶1∶2∶1∶4的1×5分束器 (a) 稳态场强分布图; (b) 时域稳态响应图

      Figure 10.  1×5 beam splitter with a splitting ratio of 1∶1∶2∶1∶4∶ (a) Steady-state field intensity distribution diagram; (b) time domain steady state diagram.

    • 目前, 在空气背景中排列硅介质柱需要基于衬底实现, 主要方法可以分为光刻技术和自组装技术. 光刻技术即对具有衬底的硅板进行光刻蚀, 通过改变对硅的曝光时间、强度和显影时间, 可以控制硅柱的尺寸、形状及占空比; 自组装技术可以在衬底上形成按正方晶格或三角晶格排列的介质球模板, 再利用催化剂引导硅介质柱定点生长.

      传统的光刻技术成本高、操作复杂; 自组装技术又多用于制备蛋白石结构的光子晶体. 为了提高光子晶体的制备效率和精度, 人们对光刻技术进行了大量的研究和改良, 其中二次显影全息光刻及离轴光学光刻等新型光刻技术不但降低了二维光子晶体的制作成本、简化了操作过程, 还可以制得更小的纳米级结构, 使其尺寸达到1 nm甚至0.1 nm的精度[23,24].

      本文基于DSA逆向设计的1×5分束器的尺寸精度达到0.1 nm量级, 考虑到设计尺寸与实际加工尺寸之间的偏差, 现以分光比为1∶1∶1∶1∶1的1×5分束器为例, 分别探究耦合介质柱半径、调控介质柱半径及其横向偏移量的取值偏差对分束器各端口输出特性的影响, 并确定实际加工中允许的误差范围.

      1)控制R3 = R4 = 0.1064 μm, Offset1 = Offset2 = 0.3262 μm, 同时对R1R2施加偏差. 该分束器5个输出端口的透过率随耦合介质柱半径偏差的变化如图11所示. 衡量等比分束器的技术指标主要是附加损耗EL和均匀性U, 均匀性U定义为所有输出端口输出光功率的最大变化量; 若分束器的附加损耗小于0.1 dB, 均匀性小于0.3 dB, 则认为该偏差可接受. 由图11可得, 当偏差为±0.5 nm时, 分束器的附加损耗分别为0.055 dB和0.038 dB, 均匀性分别为0.184 dB和0.240 dB; 当偏差为±1 nm时, 分束器的附加损耗分别为0.047 dB 和0.025 dB, 均匀性分别为0.488 dB和0.461 dB. 因此, 耦合介质柱半径允许的误差范围是±0.5 nm.

      图  11  输出端口透过率随耦合介质柱半径偏差的变化关系

      Figure 11.  Relationship between the transmittance of the output ports and deviation of the radius of coupling dielectric rods.

      2)控制R1 = R2 = 0.0591 μm, R3 = R4 = 0.1064 μm, 同时对Offset1和Offset2施加偏差. 该分束器5个输出端口的透过率随调控介质柱的横向偏移量偏差的变化如图12所示. 由图12可得, 当偏差为±3 nm时, 分束器的附加损耗分别为0.047 dB 和0.030 dB, 均匀性分别为0.182 dB和 0.236 dB; 当偏差为±4 nm时, 分束器的附加损耗分别为0.056 dB和0.027 dB, 均匀性分别为0.314 dB和0.326 dB. 因此, 调控介质柱的横向偏移量允许的误差范围是±3 nm.

      图  12  输出端口透过率随调控介质柱的横向偏移量偏差的变化关系图

      Figure 12.  Relationship between the transmittance of the output ports and deviation of the lateral offset of regulating dielectric rods.

      3)控制R1 = R2 = 0.0591 μm, Offset1 = Offset2 = 0.3262 μm, 同时对R3R4施加偏差. 该分束器5个输出端口的透过率随调控介质柱半径偏差的变化如图13所示. 当偏差为±4 nm时, 分束器的附加损耗分别为0.009 dB和0.093 dB, 均匀性分别为0.287 dB和0.251 dB; 当偏差为±5 nm时, 分束器的附加损耗分别为0.002 dB和0.109 dB, 均匀性分别为0.393 dB和0.333 dB. 因此, 调控介质柱半径允许的误差范围是±4 nm.

      图  13  输出端口透过率随调控介质柱半径偏差的变化关系图

      Figure 13.  Relationship between the transmittance of the output ports and deviation of the radius of regulating dielectric rods.

    • 本文提出了一种新颖的二维光子晶体波导型1×5分束结构. 为了提高优化效率, 实现性能优良、分光比灵活可设计的1×5分束器, 利用DSA, 对提出的二维光子晶体波导型1×5分束结构进行了逆向设计和研究. 结果表明, 通过改变耦合区域的介质柱半径、Y分支波导中央的调控介质柱半径及其横向偏移量, 可以调节分束器5个输出端口的输出光功率比例; 基于DSA, 根据特定分光比目标, 通过优化耦合介质柱半径、调控介质柱半径及其横向偏移量, 可以逆向设计出总透过率达到99%以上、附加损耗小于0.044 dB以及响应时间小于1 ps的不同分光比的1×5分束器. 另外, 对逆向设计的1×5分束器进行了工艺误差分析, 确定了各优化参量在实际加工中允许的误差范围, 为器件的制作提供了理论参考. 该1×5分束器分光比设计灵活, 优化效率高, 性能优良, 尺寸小, 在未来光子集成电路中具有很好的应用前景.

参考文献 (24)

目录

    /

    返回文章
    返回
