第一性原理研究钒、钨固溶对碳化钼力学性能的影响

杨正罡; 豆尔康; 杨永; 李天瑞; 章小峰; 王昭东

doi:10.7498/aps.74.20250039

摘要
二次硬化型超高强度钢广泛应用于航空航天等领域, 弥散析出的纳米级M₂C是二次硬化钢的主要强化因素. Mo是形成二次强化相Mo₂C的主要元素, 可与Cr, V, W等形成复合型M₂C. 为探究V, W的掺杂对Mo₂C的影响, 本文基于第一性原理研究了掺杂体系的电子结构和力学性质. 研究结果表明, 掺杂V降低形成焓, 使结构更为稳定, 而掺杂W使稳定性下降. 掺杂V使韧性下降, 硬度增加. 掺杂W改善强韧性, 硬度降低更缓慢. 与C—Mo键相比, C—V键共价性弱, C—W键共价性强.

关键词:
第一性原理 /

M₂C /

弹性性质 /

电子结构
Abstract
Secondary hardening ultra-high-strength steel is widely utilized in aerospace and other advanced engineering, with the nanoscale M₂C precipitates serving as the primary strengthening factor. Mo plays a crucial role in the forming of Mo₂C secondary hardening phase, which can form composite M₂C precipitates with elements such as Cr, V, and W, thereby modifying the composition and properties of Mo₂C. To investigate the effects of V and W doping on Mo₂C, first-principles calculations are used to analyze the formation enthalpy, electronic structure, and mechanical properties of the doped systems. The CASTEP module is utilized in this study, with the Perdew-Burke-Ernzerhof (PBE) functional adopted in the generalized gradient approximation (GGA) framework. The results indicate that V doping reduces the lattice parameters and the formation enthalpy, thereby enhancing structural stability. In contrast, W doping increases the lattice parameters and lowers the formation enthalpy but leads the structural stability to decrease. In terms of mechanical properties, V doping reduces toughness while increasing hardness, whereas W doping improves the strength-toughness balance by mitigating the rate of hardness reduction. Covalent bonds are formed within the system, with V and W doping changing their characteristics: compared with the C—Mo bond, the C—V bond exhibits weaker covalency, while the C—W bond displays stronger covalency. Additionally, V doping enhances the stability of Mo—C bonds, whereas W doping reduces their stability. Charge population analysis reveals that metal atoms (Mo, V, and W) act as electron donors, while carbon atoms act as electron acceptors.

Keywords:
first-principles /

M₂C /

elastic properties /

electronic structure
文章全文

施引文献

图 1 晶体结构以及超胞示意图　(a) Mo₂C; (b) Mo₈C₄; (c) Mo₇VC₄; (d) Mo₆V₂C₄; (e) Mo₇WC₄; (f) Mo₆W₂C₄

Fig. 1. Schematic diagram of crystal structure and the supercell: (a) Mo₂C; (b) Mo₈C₄; (c) Mo₇VC₄; (d) Mo₆V₂C₄; (e) Mo₇WC₄; (f) Mo₆W₂C₄.

下载: 全尺寸图片幻灯片

图 2 不同构型的弹性常数　(a) 弹性模量(B, G, E); (b) 模量比(G/B)和泊松比(ν)

Fig. 2. Elastic constants of different configurations: (a) Elastic moduli (B, G, E); (b) modulus ratio (G/B) and Poisson's ratio (ν).

下载: 全尺寸图片幻灯片

图 3 五种构型的态密度及各原子分波态密度图　(a) Mo₈C₄; (b) Mo₇VC₄; (c) Mo₆V₂C₄; (d) Mo₇WC₄; (e) Mo₆W₂C₄. (f) 四种掺杂构型的总态密度图

Fig. 3. Density of states for five configurations and the partial density of states for each atom: (a) Mo₈C₄; (b) Mo₇VC₄; (c) Mo₆V₂C₄; (d) Mo₇WC₄; (e) Mo₆W₂C₄. (f) Total density of states for four doped configurations.

下载: 全尺寸图片幻灯片

图 4 不同构型的态密度图　(a) (Mo, V)₈C₄; (b) (Mo, W)₈C₄

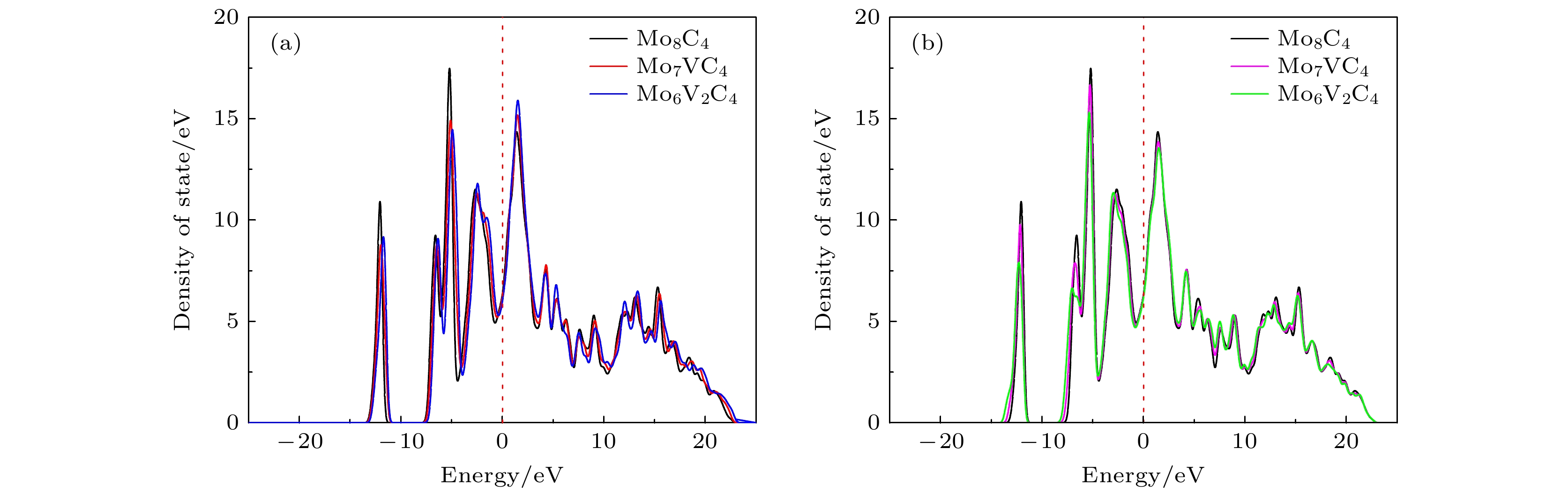

Fig. 4. Density of states for different configurations: (a) (Mo, V)₈C₄; (b) (Mo, W)₈C₄.

下载: 全尺寸图片幻灯片

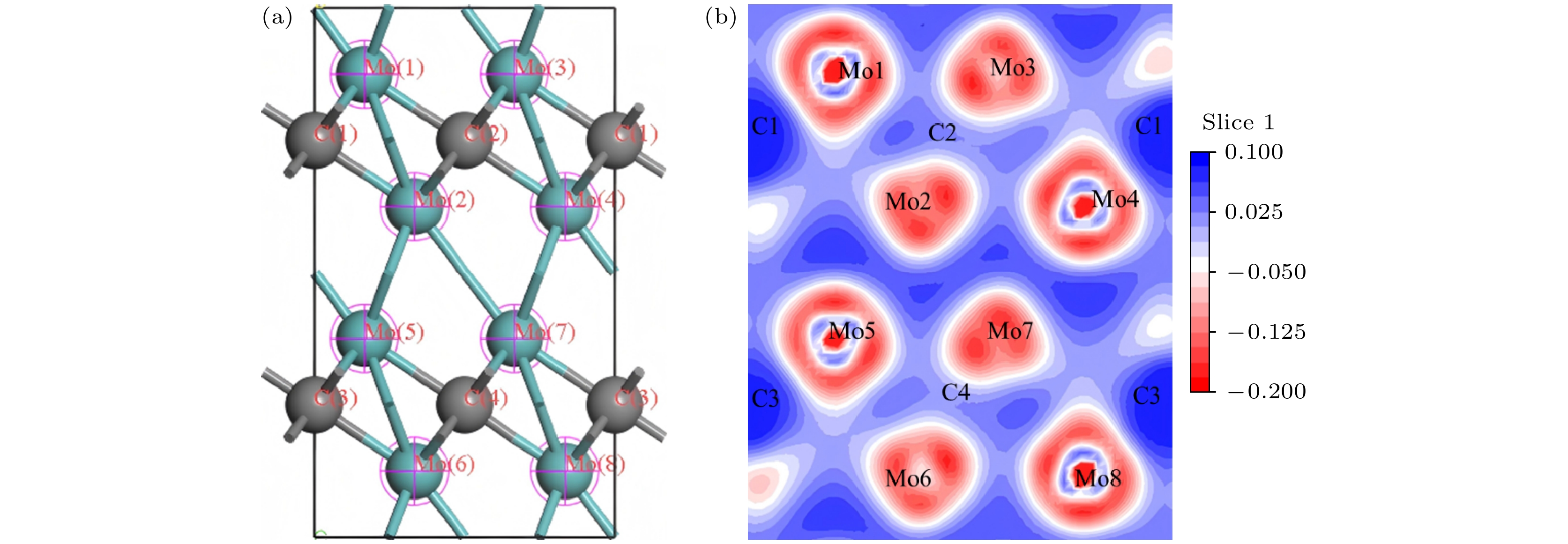

图 5 未掺杂构型　(a) 差分片段; (b) 差分电荷密度图

Fig. 5. Undoped configuration: (a) Differential fragment; (b) differential charge density map.

下载: 全尺寸图片幻灯片

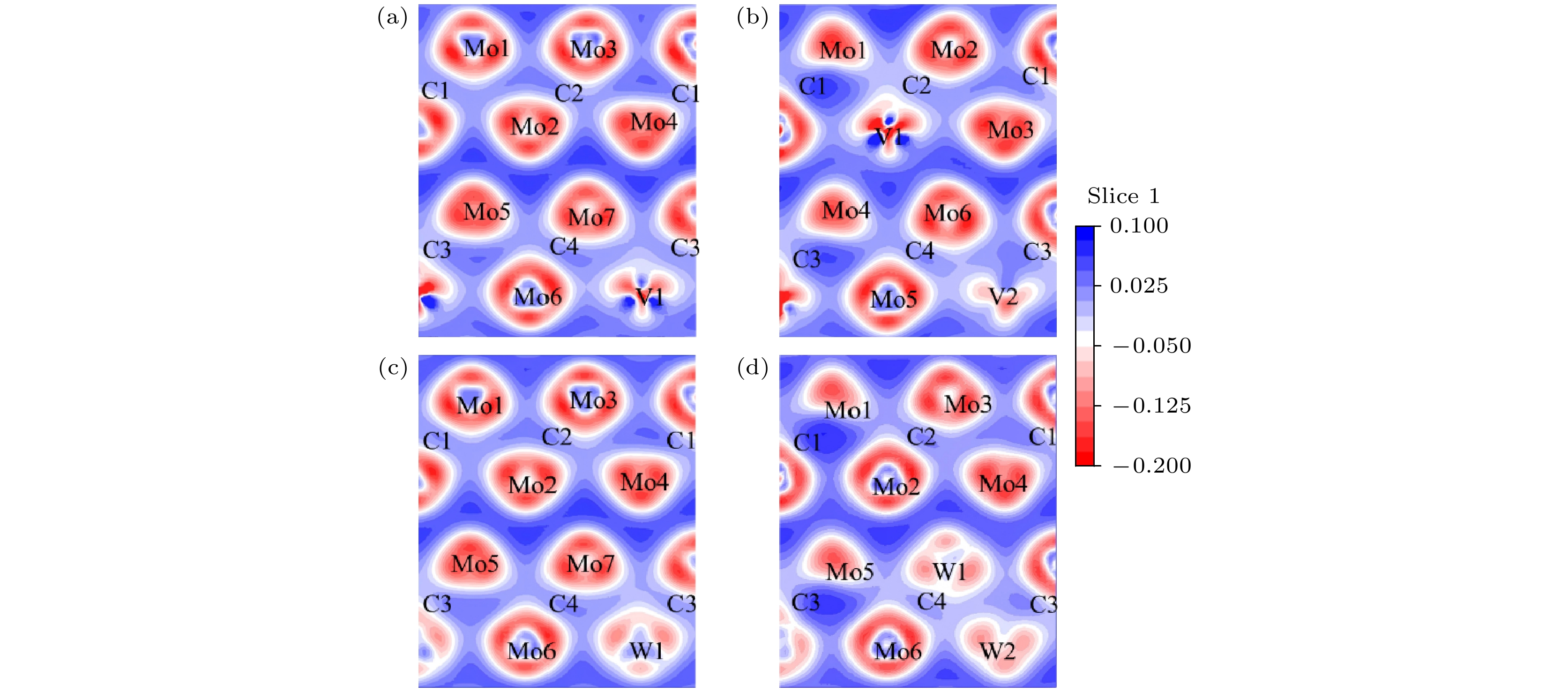

图 6 差分电荷密度图　(a) Mo₇VC₄; (b) Mo₆V₂C₄; (c) Mo₇WC₄; (d) Mo₆W₂C₄

Fig. 6. Differential charge density maps: (a) Mo₇VC₄; (b) Mo₆V₂C₄; (c) Mo₇WC₄; (d) Mo₆W₂C₄.

下载: 全尺寸图片幻灯片

表 1 V, W掺杂前后的晶格参数a, b, c(单位Å), V(Å³)以及α, β, γ

Table 1. Lattice parameters a, b, c (in Å), volume V (in Å³), and angles α, β, γ before and after doping with V and W.

Configuration	a	b	c	V	α	β	γ	Volume expansion rate/%
Mo₂C	3.059	3.059	4.665	37.794	90.00	90.00	120.00	—
(Mo₄C₂)^[12]	3.056	3.056	9.331	75.476	—	—	—	—
(Mo₂C)^[13]	3.054	3.054	4.652	37.58	—	—	—	—
(Mo₂C)^[15]	3.051	3.051	4.624	37.3114	—	—	—	—
Mo₈C₄	6.108	3.054	9.346	150.996	90.06	89.98	120.00	—
Mo₇VC₄	6.083	3.041	9.282	148.737	90.04	90.02	119.98	–1.50%
Mo₆V₂C₄	6.051	3.026	9.215	146.201	89.84	90.34	119.96	–3.18%
Mo₇WC₄	6.109	3.055	9.350	151.139	90.07	89.96	119.99	0.09%
Mo₆W₂C₄	6.112	3.054	9.355	151.272	90.09	89.97	119.98	0.18%
(V₂C)^[20]	3.045	3.045	4.409	35.4	—	—	—	—
(V₂C)^[21]	2.89	—	—	—	—	—	—	—
(W₂C)^[20]	3.19	3.19	4.626	40.77	—	—	—	—
(W₂C)^[20]	3.060	3.060	4.703	—	—	—	—	—

下载: 导出CSV

表 2 不同构型的形成焓

Table 2. Enthalpy of formation for different configurations.

Configuration	ΔH/(eV·atom^–1)
Mo₈C₄	–0.131
(Mo₂C)^[13]	–0.113
Mo₇VC₄	–0.192
Mo₆V₂C₄	–0.264
Mo₇WC₄	–0.121
Mo₆W₂C₄	–0.111

下载: 导出CSV

表 3 不同构型的单晶弹性常数

Table 3. Single crystal elastic constants of different configurations.

Configuration	C₁₁/GPa	C₁₂/GPa	C₁₃/GPa	C₃₃/GPa	C₄₄/GPa	C₆₆/GPa
Mo₈C₄	475.26	119.88	180.55	451.77	137.69	178.17
Mo₇VC₄	481.10	117.69	177.65	466.54	134.82	178.91
Mo₆V₂C₄	473.96	119.00	166.23	461.58	141.35	176.42
Mo₇WC₄	478.11	125.91	187.67	459.93	137.32	177.95
Mo₆W₂C₄	483.65	131.41	196.03	468.71	137.92	178.09

下载: 导出CSV

表 4 不同构型的维氏硬度H_V, Hardness和硬度H

Table 4. Hardness of different configurations.

Configuration	H_V/GPa	Hardness/GPa	H/GPa
Mo₈C₄	16.64	16.57	42.79
Mo₇VC₄	16.84	17.46	43.00
Mo₆V₂C₄	18.12	18.13	41.71
Mo₇WC₄	15.98	16.00	43.92
Mo₆W₂C₄	15.43	15.59	45.25

下载: 导出CSV

表 5 不同构型的弹性各向异性指数(A^U, A_B, A_G)

Table 5. Elastic anisotropy indices (A^U, A_B, A_G) of different configurations.

Configuration	B_V/GPa	G_V/GPa	B_R/GPa	G_R/GPa	A^U	A_B/%	A_G/%
Mo₈C₄	262.69	152.04	262.30	149.30	0.0931	0.0753	0.9073
Mo₇VC₄	263.86	153.98	263.30	149.99	0.1352	0.1059	1.3137
Mo₆V₂C₄	256.93	155.90	256.62	153.64	0.0750	0.0617	0.7319
Mo₇WC₄	268.74	151.14	268.20	148.90	0.0773	0.1017	0.7471
Mo₆W₂C₄	275.88	151.23	275.17	148.98	0.0779	0.1295	0.7472

下载: 导出CSV

表 6 不同构型的键布居

Table 6. Different configurations of bond population.

Configuration	Bond	Number	Population	Length/Å
Mo₈C₄	C—Mo	8	0.67	2.1141
	C—Mo	8	0.28	2.1143
	C—Mo^[15]	—	—	2.118^[15]
Mo₇VC₄	C—Mo	7	0.69	2.1116
	C—Mo	7	0.28	2.1131
	C4—V1	1	0.17	2.0367
	C3—V1	1	0.60	2.0380
Mo₆V₂C₄	C—Mo	6	0.73	2.1057
	C—Mo	6	0.28	2.1076
	C—V	2	0.59	2.0420
	C—V	2	0.17	2.0675
Mo₇WC₄	C—Mo	7	0.66	2.1152
	C—Mo	7	0.27	2.1164
	C4—W1	1	0.34	2.1173
	C3—W1	1	0.79	2.1233
Mo₆W₂C₄	C—Mo	6	0.65	2.1162
	C—Mo	6	0.26	2.1187
	C—W	2	0.31	2.1210
	C—W	2	0.76	2.1238

下载: 导出CSV

表 7 Mo₈C₄的电荷布居

Table 7. Charge distribution of Mo₈C₄.

Configuration	Atom	s	p	d	f	Total electron/e	Muliken charge/e
Mo₈C₄	Mo	2.20	6.64	4.86	0.00	13.70	0.30
Mo₈C₄	C	1.44	3.16	0.00	0.00	4.60	–0.60

下载: 导出CSV

表 9 W掺杂Mo₈C₄的电荷布居

Table 9. Charge distribution of W-doped Mo₈C₄.

Configuration	Atom	Total electron/e	Muliken charge/e	Configuration	Atom	Total electron/e	Muliken charge/e
Mo₇WC₄	Mo1	13.70	0.29	Mo₆W₂C₄	Mo1	13.70	0.30
	Mo2	13.70	0.31		Mo2	13.70	0.30
	Mo3	13.70	0.29		Mo3	13.72	0.29
	Mo4	13.70	0.30		Mo4	13.72	0.29
	Mo5	13.70	0.30		Mo5	13.66	0.33
	Mo6	13.68	0.32		Mo6	13.66	0.33
	Mo7	13.66	0.33		W1	27.70	0.29
	W1	27.84	0.27		W2	27.70	0.29
	C1	4.60	–0.60		C1	4.60	–0.60
	C2	4.60	–0.60		C2	4.60	–0.60
	C3	4.62	–0.61		C3	4.62	–0.62
	C4	4.60	–0.61		C4	4.62	–0.62

下载: 导出CSV

表 8 V掺杂Mo₈C₄的电荷布居

Table 8. Charge distribution of V-doped Mo₈C₄.

Configuration	Atom	Total electron/e	Muliken charge/e	Configuration	Atom	Total electron/e	Muliken charge/e
Mo₇VC₄	Mo1	13.76	0.24	Mo₆V₂C₄	Mo1	13.80	0.20
	Mo2	13.70	0.30		Mo2	13.80	0.20
	Mo3	13.76	0.24		Mo3	13.80	0.21
	Mo4	13.72	0.29		Mo4	13.80	0.20
	Mo5	13.74	0.26		Mo5	13.80	0.21
	Mo6	13.78	0.22		Mo6	13.80	0.20
	Mo7	13.76	0.25		V1	12.38	0.62
	V1	12.38	0.63		V2	12.38	0.62
	C1	4.60	–0.60		C1	4.62	–0.61
	C2	4.60	–0.60		C2	4.62	–0.61
	C3	4.62	–0.62		C3	4.62	–0.62
	C4	4.62	–0.61		C4	4.62	–0.61

下载: 导出CSV

[1]	Dahl J M, Novotny P M 1999 Adv. Mater. Processes. 155 23
[2]	Speich G R, Leslie W C 1972 Metall. Trans. 3 1043 Google Scholar
[3]	Garrison W M, Maloney J L 2005 Mater. Sci. Eng. , A 403 299 Google Scholar
[4]	吴迪 2016 博士学位论文 (秦皇岛: 燕山大学) Wu D 2016 Ph. D. Dissertation (Qinhuangdao: Yanshan University
[5]	李阿妮, 厉勇, 王春旭, 刘宪民 2007 钢铁 42 60 Li A N, Li Y, Wang C X, Liu X M 2007 Iron Steel 42 60
[6]	王春旭, 张鹏杰, 高远航, 厉勇, 韩顺, 刘少尊 2020 金属热处理 45 7 Wang C X, Zhang P J, Gao Y H, Li Y, Han S, Liu S Z 2020 Heat Treat. Met. 45 7
[7]	Kwon H 1991 Metall. Trans. A 22 1119 Google Scholar
[8]	Kwon H, Lee K B, Yang H R, Lee J B, Kim Y S 1997 Metall. Mater. Trans. A 28 775 Google Scholar
[9]	Lee K B, Yang H R, Kwon H 2001 Metall. Mater. Trans. A 32 1862 Google Scholar
[10]	Lee K B, Yang H R, Kwon H 2001 Metall. Mater. Trans. A 32 1659 Google Scholar
[11]	Speich G R, Dabkowski D S, Porter L F 1973 Metall. Trans. 4 303 Google Scholar
[12]	Liu X T, Zhou X L, Yang M S 2023 J. Mater. Sci. Mater. Electron. 34 961 Google Scholar
[13]	Liu H L, Zhu J C, Lai Z H, Zhao R D, He D 2009 Scr. Mater. 60 949 Google Scholar
[14]	Wang X R, Yan M F 2009 J. Wuhan Univ. Technol. Mater. Sci. Ed. 24 37
[15]	Wang X R, Yan M F, Chen H T 2009 J. Mater. Sci. Technol. 25 419 Google Scholar
[16]	Liu Y Z, Jiang Y H, Zhou R, Liu X F, Feng J 2015 Ceram. Int. 41 5239 Google Scholar
[17]	Vanderbilt D 1990 Phys. Rev. B. 41 7892 Google Scholar
[18]	Perdew J P, Burke K, Ernzerhof M 1996 Phys. Rev. Lett. 77 3865 Google Scholar
[19]	Guo J, Feng Y L, Tang C, Wang L, Qing X L, Yang Q X, Ren X J 2022 Materials 15 4719 Google Scholar
[20]	Abderrahim F Z, Faraoun H I, Ouahrani T 2012 Physica B 407 3833 Google Scholar
[21]	Luo Y, Cheng C, Chen H J, Liu K, Zhou X L 2019 J. Phys. Condens. Matter 31 405703 Google Scholar
[22]	Peng M J, Wang R F, Wu Y J, Yang A C, Duan Y H 2022 Vacuum 196 110715 Google Scholar
[23]	Zhao R D, Wu F F, Liu X, Zhu J C, Zhao Z F 2016 J. Alloys Compd. 681 283 Google Scholar
[24]	Wu M M, Wen L, Tang B Y, Peng L M, Ding W J 2010 J. Alloys Compd. 506 412 Google Scholar
[25]	Jang J H, Lee C H, Heo Y U, Suh D W 2012 Acta Mater. 60 208 Google Scholar
[26]	Yan M, Zhang H, Gong C, Zhang M, Gao Q 2025 J. Phys. Chem. Solids 196 112374 Google Scholar
[27]	Boucetta S, Zegrar F 2013 J. Magnes. Alloys 1 128 Google Scholar
[28]	Gao X P, Jiang Y H, Zhou R, Feng J 2014 J. Alloys Compd. 587 819 Google Scholar
[29]	李士明, 张启富, 邱肖盼, 张子月, 仲海峰 2022 材料保护 55 9 Li S M, Zhang Q F, Qiu X P, Zhang Z Y, Zhong H F 2022 Mater. Prot. 55 9
[30]	Chen X Q, Niu H, Li D, Li Y 2011 Intermetallics 19 1275 Google Scholar
[31]	Tian Y J, Xu B, Zhao Z S 2012 Int. J. Refract. Met. Hard Mater. 33 93 Google Scholar
[32]	Teter DM 1998 MRS Bull. 23 22
[33]	Haines J, Leger J M, Bocquillon G 2001 Annu. Rev. Mater. Res. 31 1 Google Scholar
[34]	卢彩彬, 李新梅 2021 科学技术与工程 21 10646 Google Scholar Lu C B, Li X M 2021 Sci. Techno. Eng. 21 10646 Google Scholar
[35]	Li Y F, Gao Y M, Fan Z J, Xiao B, Yue Q W, Min T, Ma S Q 2010 Phys. B: Condens. Matter. 405 1011 Google Scholar

[1]	吕常伟, 王臣菊, 顾建兵. 高温高压下立方氮化硼和六方氮化硼的结构、力学、热力学、电学以及光学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.68.20182030
[2]	付现凯, 陈万骐, 姜钟生, 杨波, 赵骧, 左良. Ti₃O₅弹性、电子和光学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.68.20190664
[3]	戚玉敏, 陈恒利, 金朋, 路洪艳, 崔春翔. 第一性原理研究Mn和Cu掺杂六钛酸钾(K2Ti6O13)的电子结构和光学性质. 物理学报, doi: 10.7498/aps.67.20172356
[4]	胡洁琼, 谢明, 陈家林, 刘满门, 陈永泰, 王松, 王塞北, 李爱坤. Ti3AC2相（A = Si，Sn，Al，Ge）电子结构、弹性性质的第一性原理研究. 物理学报, doi: 10.7498/aps.66.057102
[5]	刘博, 王煊军, 卜晓宇. 高压下NH4ClO4结构、电子及弹性性质的第一性原理研究. 物理学报, doi: 10.7498/aps.65.126102
[6]	谢知, 程文旦. TiO2纳米管电子结构和光学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.63.243102
[7]	程旭东, 吴海信, 唐小路, 王振友, 肖瑞春, 黄昌保, 倪友保. Na2Ge2Se5电子结构和光学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.63.184208
[8]	王金荣, 朱俊, 郝彦军, 姬广富, 向钢, 邹洋春. 高压下RhB的相变、弹性性质、电子结构及硬度的第一性原理计算. 物理学报, doi: 10.7498/aps.63.186401
[9]	胡洁琼, 谢明, 张吉明, 刘满门, 杨有才, 陈永泰. Au-Sn金属间化合物的第一性原理研究. 物理学报, doi: 10.7498/aps.62.247102
[10]	赵立凯, 赵二俊, 武志坚. 5d过渡金属二硼化物的结构和热、力学性质的第一性原理计算. 物理学报, doi: 10.7498/aps.62.046201
[11]	颜小珍, 邝小渝, 毛爱杰, 匡芳光, 王振华, 盛晓伟. 高压下ErNi2B2C弹性性质、电子结构和热力学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.62.107402
[12]	周平, 王新强, 周木, 夏川茴, 史玲娜, 胡成华. 第一性原理研究硫化镉高压相变及其电子结构与弹性性质. 物理学报, doi: 10.7498/aps.62.087104
[13]	王寅, 冯庆, 王渭华, 岳远霞. 碳-锌共掺杂锐钛矿相TiO2 电子结构与光学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.61.193102
[14]	杨则金, 令狐荣锋, 程新路, 杨向东. Cr2MC(M=Al, Ga)的电子结构、弹性和热力学性质的第一性原理研究. 物理学报, doi: 10.7498/aps.61.046301
[15]	余本海, 刘墨林, 陈东. 第一性原理研究Mg2 Si同质异相体的结构、电子结构和弹性性质. 物理学报, doi: 10.7498/aps.60.087105
[16]	汝强, 胡社军, 赵灵智. LixFePO4(x=0.0, 0.75, 1.0)电子结构与弹性性质的第一性原理研究. 物理学报, doi: 10.7498/aps.60.036301
[17]	陈海川, 杨利君. LiGaX2(X=S, Se, Te)的电子结构,光学和弹性性质的第一性原理计算. 物理学报, doi: 10.7498/aps.60.014207
[18]	侯榆青, 张小东, 姜振益. 第一性原理计算MAlH4(M=Na, K)的结构和弹性性质. 物理学报, doi: 10.7498/aps.59.5667
[19]	许红斌, 王渊旭. 过渡金属Tc及其氮化物TcN，TcN2，TcN3与TcN4低压缩性的第一性原理计算研究. 物理学报, doi: 10.7498/aps.58.5645
[20]	刘娜娜, 宋仁伯, 孙翰英, 杜大伟. Mg2Sn电子结构及热力学性质的第一性原理计算. 物理学报, doi: 10.7498/aps.57.7145

计量

文章访问数: 319
PDF下载量: 10
被引次数: 0

姓名
邮箱
手机号码
标题
留言内容
验证码

搜索

留言板

第一性原理研究钒、钨固溶对碳化钼力学性能的影响

First-principles studies of influence of V or W doping on mechanical properties of Mo₂C

摘要

Abstract

文章全文

施引文献

计量

作者中心

审稿中心

关于期刊

关于我们

搜索

留言板

第一性原理研究钒、钨固溶对碳化钼力学性能的影响

First-principles studies of influence of V or W doping on mechanical properties of Mo2C

摘要

Abstract

文章全文

施引文献

计量

出版历程

作者中心

审稿中心

关于期刊

关于我们

First-principles studies of influence of V or W doping on mechanical properties of Mo₂C
