溶胶-喷雾法制备多壁碳纳米管增强氧化铝基复合材料及性能研究

谈松林 庄永起 易健宏

引用本文:
Citation:

溶胶-喷雾法制备多壁碳纳米管增强氧化铝基复合材料及性能研究

谈松林, 庄永起, 易健宏

Preparation and properties of multi-walled carbon nanotube reinforced alumina composites by sol- spray method

Tan Song-Lin, Zhuang Yong-Qi, Yi Jian-Hong
PDF
HTML
导出引用
  • 采用溶胶-喷雾制备了多壁碳纳米管增强氧化铝基球形复合粉体, 采用放电等离子真空快速烧结成型. SEM分析测试结果表明, 多壁碳纳米管在氧化铝基体中呈网络分布, 且主要位于晶界处, 少量呈穿晶分布. 复合材料性能分析测试结果表明, 当多壁碳纳米管的质量分数为0.5%时, 复合材料的维氏硬度相对纯的氧化铝提高了32.6%; 热扩散系数在不同测试温度下相对纯氧化铝的平均提高幅度为27.2%. 此外, 当多壁碳纳米管质量分数达到0.5%时复合材料呈导体, 根据渗流导电理论拟合得到实验制备复合材料的渗流阈值为0.32 wt.%, 说明多壁碳纳米管在氧化铝基体中分散良好.
    The spherical composite powders of multi-walled carbon nanotubes reinforced alumina are prepared by sol- spray. The results show that the multi-walled carbon nanotubes are well dispersed in the composites. The analyses of the composite properties show that most of the multi-walled carbon nanotubes are distributed in a network at the grain boundaries, and a small number of them are distributed in the grains. When the mass fraction of multi-walled carbon nanotubes accounts for 0.5%, the Vickers hardness of the composite increases by 32.6% relative to pure alumina; the thermal diffusion coefficient increased averagely by 27.2% with respect to pure alumina at different temperatures. The composites are conductive at 0.5% of multi-walled carbon nanotubes, and the percolation threshold of the composites prepared by this method is 0.32wt.% based on the fitting of the percolation conductivity theory, indicating that the multi-walled carbon nanotubes are well dispersed in the alumina matrix.
      通信作者: 谈松林, tansonglin@icloud.com
    • 基金项目: 国家自然科学基金(批准号: 51741102)、云南省教育厅重大项目(批准号: 2016CYH08)和云南省科技厅创新团队(批准号: 2017HC033)资助的课题.
      Corresponding author: Tan Song-Lin, tansonglin@icloud.com
    • Funds: Project supported by the National Natural Science Foundation of China (Grant No. 51741102), the Major projects of Yunnan Provincial Department of Education (Grant No. 2016CYH08) and Innovation team of Yunnan Provincial Science and Technology Department (Grant No. 2017HC033).
    [1]

    Iijima, Sumio 1991 Nature 354 56Google Scholar

    [2]

    Ke C, Jia C C, Li W S 2013 Appl. Phys. A 110 269Google Scholar

    [3]

    Chan K F, Zaid M, Mamat M S, Liza S, Yaakob Y 2021 Crystals 11 457Google Scholar

    [4]

    Park S S, Moorthy M S, Ha C S 2014 Korean J. Chem. Eng. 31 1707Google Scholar

    [5]

    Hassan R U, Shahzad F, Abbas N, Hussain, S 2019 J. Mater. Sci-Mater EI. 30 6304

    [6]

    康艳茹, 何禧佳, 殷正娥, 李亚利 2018 复合材料学报 35 150

    Kang Y R, He X J, Yin Z E, Li Y L 2018 Acta Mater. Compos. Sin. 35 150

    [7]

    Ngo I L, Jeon S, Chan B 2016 Int J Heat Mass Tran. 98 219Google Scholar

    [8]

    Li C, Liang T, Lu W, Tang C, Hu X, Cao M 2004 Compos. Sci. Technol. 64 2089Google Scholar

    [9]

    Lee T H, Cho S H, Lee T G 2018 J. Am. Ceram. Soc. 101 3156Google Scholar

    [10]

    Chung, D D L. 2001 Carbon 39 279Google Scholar

    [11]

    Singh M A, Sarma D K, Hanzel O, Sedláček J, Šajgalík P 2017 J. Eur. Ceram. Soc. 37 3107Google Scholar

    [12]

    Nan C W, Shi Z, Lin Y 2003 Chem. Phys. Lett. 375 666Google Scholar

    [13]

    Lanfant B, Leconte Y, Debski N, Bonnefont G, Bernard F 2018 Ceram. Int. 45 2566

    [14]

    Kaiser A B, G Düsberg, Roth S 1998 Phys. Rev. B 57 1418Google Scholar

    [15]

    Momohjimoh I, Saheb N, Hussein M A, Laoui T, Aqeeli N. 2020 Ceram. Int. 46 16008Google Scholar

    [16]

    Lanfant B, Leconte Y, Debski N, Pinault M, Mayne M, Herlin N 2014 Tech. Connect. World Washington, June 15−18 2014 p131.

    [17]

    Liu C, Ding J 2020 Procedia Manufacturing 48 763Google Scholar

    [18]

    Zhan G D, Mukherjee A K 2010 Int. J. Appl. Ceram. Tec. 1 161

    [19]

    Saheb N, Hayat U 2017 Ceram. Int. 43 5715Google Scholar

    [20]

    Lee K, Chan B M, Park S B, Hong S H 2011 J. Am. Ceram. Soc. 94 3774Google Scholar

    [21]

    Kumari L, Zhang T, Du G H, Li W Z, Wang Q W, Datye A Wu K H 2009 Ceram. Int. 35 1775Google Scholar

    [22]

    Estili M, Sakka Y 2014 Sci. Technol. Adv. Mat. 15 064902Google Scholar

    [23]

    Zhang S C, Fahrenholtz W G, Hilmas G E, Yadlowsky E J 2010 J. Eur. Ceram. Soc. 30 1373Google Scholar

    [24]

    Barinov S M, Fateeva L V, Yurashev S V, Ballóková E, Rudnayová E 2002 Powder Metall. Prog. 22 61

    [25]

    Lin J, Fan G, Li Z, Kai X, Di Z, Chen Z, Humphries S, Heness G, Yeung W Y Z 2011 Carbon 49 1965Google Scholar

    [26]

    Damavandi B Y, Xia Y, Ahmad I, Zhu Y 2017 Veruscript Functional Nanomaterials 41 1

    [27]

    Groffman P M, Baron J S, Blett T, Gold A, Goodman I, Gunderson L H, Levinson B M, Palmer M A, Paerl H W, Peterson G D 2006 Ecosystems 9 1Google Scholar

    [28]

    S M 1994 Applications of Percolation Theory(Los Angeles: CRC Press) pp53−57.

    [29]

    Bergman D J 1980 Phys. Rev. Lett. 44 1285Google Scholar

    [30]

    Liu Y, Lin, Y, Shi Z, Nan, C W, Shen Z J 2005 J. Am. Ceram. Soc. 88 1337Google Scholar

    [31]

    Meir Y 2012 Physica A 302 391

  • 图 1  溶胶-喷雾制备的球形粉末SEM图 (a) 300 ℃喷雾后的水合氢氧化铝; (b) 900 ℃热处理后的Al2O3; (c) (d)300 ℃喷雾干燥后的1% MWNT/Al2O3粉末; (e) (f) 为(c)氩气中900 ℃热处理后的1% MWNT/Al2O3粉末

    Fig. 1.  SEM of spherical powder prepared by sol-spray: (a) Hydrated aluminum hydroxide after spray drying at 300 ℃; (b) Al2O3 after heat treatment at 900 ℃; (c) and (d) 1% MWNT/Al2O3 composites powder after spray drying at 300 ℃; (e) and (f) 1% MWNT/Al2O3 composites powder after heat treatment at 900 ℃ in argon.

    图 2  Al2O3及MWNT/Al2O3复合材料断面SEM照片 (a)为纯氧化铝; (b)(d)MWNTs质量分数为0.5%; (c) MWNTs质量分数为1%

    Fig. 2.  SEM of fracture surface of pure alumina and MWNT/Al2O3 composites (a) pure alumina; (b) (d) 0.5% MWNT/Al2O3 composites; (c) 1% MWNT/Al2O3 composites.

    图 3  不同质量分数MWNT/Al2O3复合材料XRD图谱

    Fig. 3.  XRD patterns of MWNT/Al2O3 composites with different mass fractions.

    图 4  MWNT/Al2O3复合材料(1#—6#)电导率拟合曲线

    Fig. 4.  Fitting curve of the conductivity of MWNT/Al2O3 composite’s(1#–6#).

    图 5  MWNT/Al2O3复合材料(1#-6#)热导率与MWNTs质量分数关系曲线

    Fig. 5.  Curves between the thermal conductivity of composite materials(1#–6#) and the mass fraction of MWNTs.

    表 1  MWNT/Al2O3复合材料性能测试结果

    Table 1.  Properties of MWNT/Al2O3 composite.

    编号样品名称及烧结参数相对密度/%维氏硬度/HV电导率/(S·cm–1)
    1#0.0%WMNTs(3 min × 1450 ℃ × 40 MPa)1001436.710–13
    2#0.1%WMNTs(3 min × 1450 ℃ × 40 MPa)99.11523.7
    3#0.5%WMNTs(3 min × 1450 ℃ × 40 MPa)98.71901.40.649
    4#1.0%WMNTs(3 min × 1450 ℃ × 40 MPa)98.51733.60.838
    5#2.0%WMNTs(3 min × 1450 ℃ × 40 MPa)98.01698.60.983
    6#4.0%WMNTs(3 min × 1450 ℃ × 40 MPa)97.31233.21.144
    改变烧结参数对性能影响
    7#1.0%WMNTs(6 min × 1450 ℃ × 40 MPa)98.51703.10.789
    8#1.0%WMNTs(9 min × 1450 ℃ × 40 MPa)98.71687.50.917
    9#1.0%WMNTs(3 min × 1450 ℃ × 50 MPa)98.81747.80.923
    10#1.0%WMNTs(3 min × 1500 ℃ × 40 MPa)98.61673.10.768
    下载: 导出CSV

    表 2  5% MWNT/Al2O3复合材料和纯Al2O3热扩散系数

    Table 2.  Thermal diffusivity of 0.5% MWNT/Al2O3 composite and pure Al2O3.

    测试
    温度/℃
    纯Al2O3
    扩散系数
    /(mm2·s–1)
    0.5% MWNT
    /Al2O3热扩散
    系数/(mm2·s–1)
    热扩散系数
    提高幅度/%
    507.859.7123.7
    1006.157.7726.2
    2004.355.5627.8
    3003.384.3428.4
    4002.813.5928.0
    5002.403.1029.3
    平均值27.2
    下载: 导出CSV
  • [1]

    Iijima, Sumio 1991 Nature 354 56Google Scholar

    [2]

    Ke C, Jia C C, Li W S 2013 Appl. Phys. A 110 269Google Scholar

    [3]

    Chan K F, Zaid M, Mamat M S, Liza S, Yaakob Y 2021 Crystals 11 457Google Scholar

    [4]

    Park S S, Moorthy M S, Ha C S 2014 Korean J. Chem. Eng. 31 1707Google Scholar

    [5]

    Hassan R U, Shahzad F, Abbas N, Hussain, S 2019 J. Mater. Sci-Mater EI. 30 6304

    [6]

    康艳茹, 何禧佳, 殷正娥, 李亚利 2018 复合材料学报 35 150

    Kang Y R, He X J, Yin Z E, Li Y L 2018 Acta Mater. Compos. Sin. 35 150

    [7]

    Ngo I L, Jeon S, Chan B 2016 Int J Heat Mass Tran. 98 219Google Scholar

    [8]

    Li C, Liang T, Lu W, Tang C, Hu X, Cao M 2004 Compos. Sci. Technol. 64 2089Google Scholar

    [9]

    Lee T H, Cho S H, Lee T G 2018 J. Am. Ceram. Soc. 101 3156Google Scholar

    [10]

    Chung, D D L. 2001 Carbon 39 279Google Scholar

    [11]

    Singh M A, Sarma D K, Hanzel O, Sedláček J, Šajgalík P 2017 J. Eur. Ceram. Soc. 37 3107Google Scholar

    [12]

    Nan C W, Shi Z, Lin Y 2003 Chem. Phys. Lett. 375 666Google Scholar

    [13]

    Lanfant B, Leconte Y, Debski N, Bonnefont G, Bernard F 2018 Ceram. Int. 45 2566

    [14]

    Kaiser A B, G Düsberg, Roth S 1998 Phys. Rev. B 57 1418Google Scholar

    [15]

    Momohjimoh I, Saheb N, Hussein M A, Laoui T, Aqeeli N. 2020 Ceram. Int. 46 16008Google Scholar

    [16]

    Lanfant B, Leconte Y, Debski N, Pinault M, Mayne M, Herlin N 2014 Tech. Connect. World Washington, June 15−18 2014 p131.

    [17]

    Liu C, Ding J 2020 Procedia Manufacturing 48 763Google Scholar

    [18]

    Zhan G D, Mukherjee A K 2010 Int. J. Appl. Ceram. Tec. 1 161

    [19]

    Saheb N, Hayat U 2017 Ceram. Int. 43 5715Google Scholar

    [20]

    Lee K, Chan B M, Park S B, Hong S H 2011 J. Am. Ceram. Soc. 94 3774Google Scholar

    [21]

    Kumari L, Zhang T, Du G H, Li W Z, Wang Q W, Datye A Wu K H 2009 Ceram. Int. 35 1775Google Scholar

    [22]

    Estili M, Sakka Y 2014 Sci. Technol. Adv. Mat. 15 064902Google Scholar

    [23]

    Zhang S C, Fahrenholtz W G, Hilmas G E, Yadlowsky E J 2010 J. Eur. Ceram. Soc. 30 1373Google Scholar

    [24]

    Barinov S M, Fateeva L V, Yurashev S V, Ballóková E, Rudnayová E 2002 Powder Metall. Prog. 22 61

    [25]

    Lin J, Fan G, Li Z, Kai X, Di Z, Chen Z, Humphries S, Heness G, Yeung W Y Z 2011 Carbon 49 1965Google Scholar

    [26]

    Damavandi B Y, Xia Y, Ahmad I, Zhu Y 2017 Veruscript Functional Nanomaterials 41 1

    [27]

    Groffman P M, Baron J S, Blett T, Gold A, Goodman I, Gunderson L H, Levinson B M, Palmer M A, Paerl H W, Peterson G D 2006 Ecosystems 9 1Google Scholar

    [28]

    S M 1994 Applications of Percolation Theory(Los Angeles: CRC Press) pp53−57.

    [29]

    Bergman D J 1980 Phys. Rev. Lett. 44 1285Google Scholar

    [30]

    Liu Y, Lin, Y, Shi Z, Nan, C W, Shen Z J 2005 J. Am. Ceram. Soc. 88 1337Google Scholar

    [31]

    Meir Y 2012 Physica A 302 391

  • [1] 安萍, 郭浩, 陈萌, 赵苗苗, 杨江涛, 刘俊, 薛晨阳, 唐军. 碳纳米管/聚二甲基硅氧烷复合薄膜的制备及力敏特性研究. 物理学报, 2014, 63(23): 237306. doi: 10.7498/aps.63.237306
    [2] 李振武. 单壁碳纳米管膜及其三聚氰胺甲醛树脂复合材料的光电特性. 物理学报, 2014, 63(10): 106101. doi: 10.7498/aps.63.106101
    [3] 司黎明, 侯吉旋, 刘埇, 吕昕. 基于负微分电阻碳纳米管的太赫兹波有源超材料特性参数提取. 物理学报, 2013, 62(3): 037806. doi: 10.7498/aps.62.037806
    [4] 胡小颖, 王淑敏, 裴艳慧, 田宏伟, 朱品文. 碳纳米片-碳纳米管复合材料的一步合成及其场 发射性质研究. 物理学报, 2013, 62(3): 038101. doi: 10.7498/aps.62.038101
    [5] 唐晶晶, 冯妍卉, 李威, 崔柳, 张欣欣. 碳纳米管电缆式复合材料的热导率. 物理学报, 2013, 62(22): 226102. doi: 10.7498/aps.62.226102
    [6] 屈俊荣, 郑建邦, 王春锋, 吴广荣, 王雪艳. 碳纳米管掺杂对聚合物聚(2-甲氧基-5-辛氧基)对苯乙炔-PbSe量子点复合材料性能的影响. 物理学报, 2013, 62(12): 128801. doi: 10.7498/aps.62.128801
    [7] 张忠强, 丁建宁, 刘珍, Y. Xue, 程广贵, 凌智勇. 碳纳米管-聚乙烯复合材料界面力学特性分析. 物理学报, 2012, 61(12): 126202. doi: 10.7498/aps.61.126202
    [8] 秦玉香, 王飞, 沈万江, 胡明. 氧化钨纳米线-单壁碳纳米管复合型气敏元件的室温NO2敏感性能与机理. 物理学报, 2012, 61(5): 057301. doi: 10.7498/aps.61.057301
    [9] 李振武. 纳米CdS/碳纳米管复合材料的光电特性. 物理学报, 2012, 61(1): 016103. doi: 10.7498/aps.61.016103
    [10] 潘金艳, 张文彦, 高云龙. 基于铟锡氧化物/Ti复合电极的高亮度碳纳米管场致发射冷阴极. 物理学报, 2010, 59(12): 8762-8769. doi: 10.7498/aps.59.8762
    [11] 王建, 李会峰, 黄运华, 余海波, 张跃. 碳纳米管/四针状纳米氧化锌复合涂层的电磁波吸收特性. 物理学报, 2010, 59(3): 1946-1951. doi: 10.7498/aps.59.1946
    [12] 华绍春, 王汉功, 汪刘应, 刘顾, 赵瑞星, 姚建勋. 微弧等离子喷涂碳纳米管/纳米Al2O3-TiO2复合涂层的吸波性能研究. 物理学报, 2009, 58(9): 6534-6541. doi: 10.7498/aps.58.6534
    [13] 孟利军, 肖化平, 唐超, 张凯旺, 钟建新. 碳纳米管-硅纳米线复合结构的形成和热稳定性. 物理学报, 2009, 58(11): 7781-7786. doi: 10.7498/aps.58.7781
    [14] 孙建平, 翁家宝, 黄小珠, 马琳璞. 聚(2,5-二丁氧基)对苯乙炔/多壁碳纳米管复合材料的制备和性能研究. 物理学报, 2009, 58(9): 6523-6529. doi: 10.7498/aps.58.6523
    [15] 郭平生, 陈 婷, 曹章轶, 张哲娟, 陈奕卫, 孙 卓. 场致发射阴极碳纳米管的热化学气相沉积法低温生长. 物理学报, 2007, 56(11): 6705-6711. doi: 10.7498/aps.56.6705
    [16] 封 伟, 易文辉, 冯奕钰, 吴子刚, 张振中. 聚苯胺/碳纳米管复合体的制备及其三阶非线性光学性能研究. 物理学报, 2006, 55(7): 3772-3777. doi: 10.7498/aps.55.3772
    [17] 赵东林, 曾宪伟, 沈曾民. 碳纳米管/聚苯胺纳米复合管的制备及其微波介电特性研究. 物理学报, 2005, 54(8): 3878-3883. doi: 10.7498/aps.54.3878
    [18] 王 森, 俞国军, 巩金龙, 朱德彰, 何绥霞, 朱志远, 徐洪杰. 碳纳米管的氧化铝模板法合成及其退火效应研究. 物理学报, 2005, 54(10): 4949-4954. doi: 10.7498/aps.54.4949
    [19] 陈传盛, 陈小华, 李学谦, 张 刚, 易国军, 张 华, 胡 静. 碳纳米管增强镍磷基复合镀层研究. 物理学报, 2004, 53(2): 531-536. doi: 10.7498/aps.53.531
    [20] 封 伟, 易文辉, 徐友龙, 连彦青, 王晓工, 吉野胜美. 聚苯胺-碳纳米管复合体的制备及其光响应. 物理学报, 2003, 52(5): 1272-1277. doi: 10.7498/aps.52.1272
计量
  • 文章访问数:  1719
  • PDF下载量:  49
  • 被引次数: 0
出版历程
  • 收稿日期:  2021-06-01
  • 修回日期:  2021-09-02
  • 上网日期:  2021-09-10
  • 刊出日期:  2022-01-05

溶胶-喷雾法制备多壁碳纳米管增强氧化铝基复合材料及性能研究

  • 云南昆明理工大学材料科学与工程学院, 昆明 650091
  • 通信作者: 谈松林, tansonglin@icloud.com
    基金项目: 国家自然科学基金(批准号: 51741102)、云南省教育厅重大项目(批准号: 2016CYH08)和云南省科技厅创新团队(批准号: 2017HC033)资助的课题.

摘要: 采用溶胶-喷雾制备了多壁碳纳米管增强氧化铝基球形复合粉体, 采用放电等离子真空快速烧结成型. SEM分析测试结果表明, 多壁碳纳米管在氧化铝基体中呈网络分布, 且主要位于晶界处, 少量呈穿晶分布. 复合材料性能分析测试结果表明, 当多壁碳纳米管的质量分数为0.5%时, 复合材料的维氏硬度相对纯的氧化铝提高了32.6%; 热扩散系数在不同测试温度下相对纯氧化铝的平均提高幅度为27.2%. 此外, 当多壁碳纳米管质量分数达到0.5%时复合材料呈导体, 根据渗流导电理论拟合得到实验制备复合材料的渗流阈值为0.32 wt.%, 说明多壁碳纳米管在氧化铝基体中分散良好.

English Abstract

    • 碳纳米管(carbon nanotubes, CNTs), 又称作巴基管, 自1991年日本科学家Iijima等[1,2]在实验中发现以来, 与传统材料相比, CNTs具有优异的机械性能和电、热性能, 使其成为工程应用、纳米电子及传感器等应用领域的理想选择之一. 将CNTs添加到聚合物、金属和陶瓷等基体中, 可增强基体的机械、导电、导热及光催化性能, 这也已成为当今功能复合材料一个备受关注的重要研究方向[3,4]. 众所周知, 氧化铝(Al2O3)是一种被广泛应用的工程结构材料, 其具有优异的机械性能、热及化学稳定性能. 这使得氧化铝在高温、高压及酸碱等恶劣环境下有着十分广泛的应用, 如陶瓷轴承、电子基板到火花塞、从绝缘材料到磁流体动力发电机等领域[5]. 然而, 在某些特殊应用中使用氧化铝作为功能部件(如加热元件、电子点火器、电子元件的电磁和防静电屏蔽、燃料电池的电极、真空感应炉的坩埚和电气贯穿件)都需要氧化铝基体具有更高的电导率和热导率[6-8]. 传统提高绝缘陶瓷材料的电、热性能的常用方法是在其中加入金属导电、导热增强相. 通常为了达到所需的导电、导热性能, 必须添加较多的增强相, 这又会大大削弱陶瓷基体的其他方面性能[9-11]. 相比之下, 具有卓越机械性能、电导率和热导率的CNTs, 能够在增强陶瓷材料的功能性的同时还能提高陶瓷材料的机械性能, 是制备现代功能复合材料的一种理想的增强体而备受关注[12,13]. 有研究报道, 即使在低温下多壁碳纳米管(multi-walled carbon nanotube, MWNTs)仍然具备良好电导率. 此外, MWNTs在有效提高聚合物电导率的同时还能改善其电磁干扰屏蔽性能[14]. 目前, 国内外关于CNTs增强复合材料主要的研究方向为其力学性能增强, 对其电、热性能增强研究较少. 其制备方法也主要为传统球磨法、沉淀法、sol-gel及原位法, 这些方法在一定程度上能够达到均匀分散CNTs的目的, 但最终的增强效果并不理想. 如Momohjimoh等采用超声-球磨法制备2wt.%CNT/Al2O3复合材料, 其电导率由10–13 S/cm提高到1.01 S/cm; Liu等[15,16]采用3D挤压打印技术制备的CNT/Al2O3复合材料, 其电导率达到10–1 s/m. 而Lanfant等制备的CNTs增强陶瓷基复合材料测得其电阻率并未显著降低; Zhan等[17,18]采用放电等离子烧结(spark plasma sintering, SPS)制备的单壁CNT/Al2O3复合材料, 测得复合材料的导热系数出现降低的现象. 大量研究表明CNTs增强复合材料性能的增强效果主要取决于三个方面: 1) CNTs是长径比可高达1000∶1一维纳米材料, 因此在制备过程极易发生团聚与再团聚现象而影响增强效果; 2)复合材料制备过程中, 纯化、酸化、球磨及烧结过程中的高温度、高压力都可能破坏CNTs的结构从而影响增强效果; 3) CNTs与基体较差的表面润湿性使得很难与其他材料形成有效的界面结合强度, 而最终影响增强效果[19-23]. 显然, 一种能够使CNTs在基体中均匀分散的制备方法是复合材料性能增强的关键因素之一.

      本文采用溶胶和喷雾相结合方法制备了球形MWNTs/Al2O3复合粉体. 利用溶胶法的分子级混合和喷雾法的快速干燥成型, 达到抑制CNTs在粉体制备过程中再团聚现象的发生. 采用SPS快速成型技术, 研究分析了MWNTs对氧化铝陶瓷性能的影响.

    • 实验用试剂为Al(NO3)·9H2O(AR)和氨水, 碳纳米管为成都麦克林生产的水基MWNTs(外径: 30-50 nm, 长度: 10—20 μm). 实验先将一定量的Al(NO3)·9H2O溶入去离子水中, 并加入质量分数为x% (x = 0.0, 0.1, 0.5, 1.0, 2.0, 4.0)的MWNTs超声分散30 min, 在磁力搅拌的同时缓慢滴入氨水调节溶液pH ≈ 7, 得到水合氢氧化铝和MWNTs前驱稀薄胶体混合溶液[24,25]. 将前驱溶液在300 ℃下喷雾干燥得到水合氢氧化铝包覆MWNTs的球形复合粉体(图1(c)1(d)), 该复合粉体在900 ℃的氩气保护气氛中热处理6 h随炉冷却, 脱去水合氢氧化铝中的结晶水后得到MWNTs/Al2O3球形复合粉体(图1(e)1(f)). 制得MWNTs/Al2O3复合粉体采用SPS快速烧结成型.

      图  1  溶胶-喷雾制备的球形粉末SEM图 (a) 300 ℃喷雾后的水合氢氧化铝; (b) 900 ℃热处理后的Al2O3; (c) (d)300 ℃喷雾干燥后的1% MWNT/Al2O3粉末; (e) (f) 为(c)氩气中900 ℃热处理后的1% MWNT/Al2O3粉末

      Figure 1.  SEM of spherical powder prepared by sol-spray: (a) Hydrated aluminum hydroxide after spray drying at 300 ℃; (b) Al2O3 after heat treatment at 900 ℃; (c) and (d) 1% MWNT/Al2O3 composites powder after spray drying at 300 ℃; (e) and (f) 1% MWNT/Al2O3 composites powder after heat treatment at 900 ℃ in argon.

    • 实验用喷雾制粉设备为BILON-600Y, 放电等离子烧结设备为日本SLLABOX-650F. 采用日本电子株式会社JSM-7800F型场发射扫描电子显微镜及日本株式会社理学Uitima IV多功能粉末X射线衍射仪对样品微观形貌及物相进行分析. 维氏硬度测试设备为日本FUTURE-TECHFLC-50V, 实验测试参数为载荷2 kg, 保持时间12 s, 重复10次取平均值[26]. 德国耐驰LFA-457型激光导热测仪测试样品的热扩散系数, 测试温度范围为50—500 ℃. 电导率采用ST2253型数字式四探针测试仪测量, 正反直流电流测量50次取平均值.

    • 图1为溶胶-喷雾制备的纯Al2O3及1% MWNT/Al2O3复合粉末的SEM图, 粉末微观形貌呈比较规则球形, 粒径约为2 μm. 在Al(NO3)·9H2O和MWNTs混合溶液中加入氨水反应生成水合氢氧化铝胶体, 该胶体会吸附或包覆在MWNTs表面. 将此前驱胶体在300 ℃下喷雾干燥脱水, 可得到水合氢氧化铝包覆MWNTs的球形颗粒(如图1(c)1(d)). 此种结构能够有效抑制MWNTs在后续热处理艺中的再团聚现象发生, 此时球形颗粒因水合氢氧化铝含有结晶水而表面光滑. 图1(e)1(f)为复合粉末在900 ℃氩气中热处理后的SEM图, 水合氢氧化铝失去结晶水后成了大量孔洞, 表面变得凹凸不平. 此时得到氧化铝包覆的MWNTs的球形结构更加稳定, 而球形颗粒也有利于SPS的快速烧结.

      图2为纯Al2O3及MWNT/Al2O3复合材料断裂面的SEM图. 相对于纯Al2O3, MWNT/Al2O3复合材料的晶粒尺寸明显得到细化, 这因为MWNTs网络分布及与基体较差的润湿性抑制了氧化铝晶粒长大(图2(a)2(b)). 图2(b)-2(d)中, MWNTs比较均匀分布在Al2O3基体中, 没有明显的团聚成团现象, 且主要分布在晶界处. 随着MWNTs质量分数的增大, 在基体晶界处出现少量MWNTs积聚现象(图2(c)). 在图2(d)中, 部分晶粒表面存在一些孔洞和沟槽, 考虑到MWNTs与Al2O3基体较差的润湿性, 其界面结合强度较弱, 部分穿越晶粒的MWNTs在复合材料断裂时很容易被拔出或剥离, 从而在晶粒表面留下沟槽或孔洞.

      图  2  Al2O3及MWNT/Al2O3复合材料断面SEM照片 (a)为纯氧化铝; (b)(d)MWNTs质量分数为0.5%; (c) MWNTs质量分数为1%

      Figure 2.  SEM of fracture surface of pure alumina and MWNT/Al2O3 composites (a) pure alumina; (b) (d) 0.5% MWNT/Al2O3 composites; (c) 1% MWNT/Al2O3 composites.

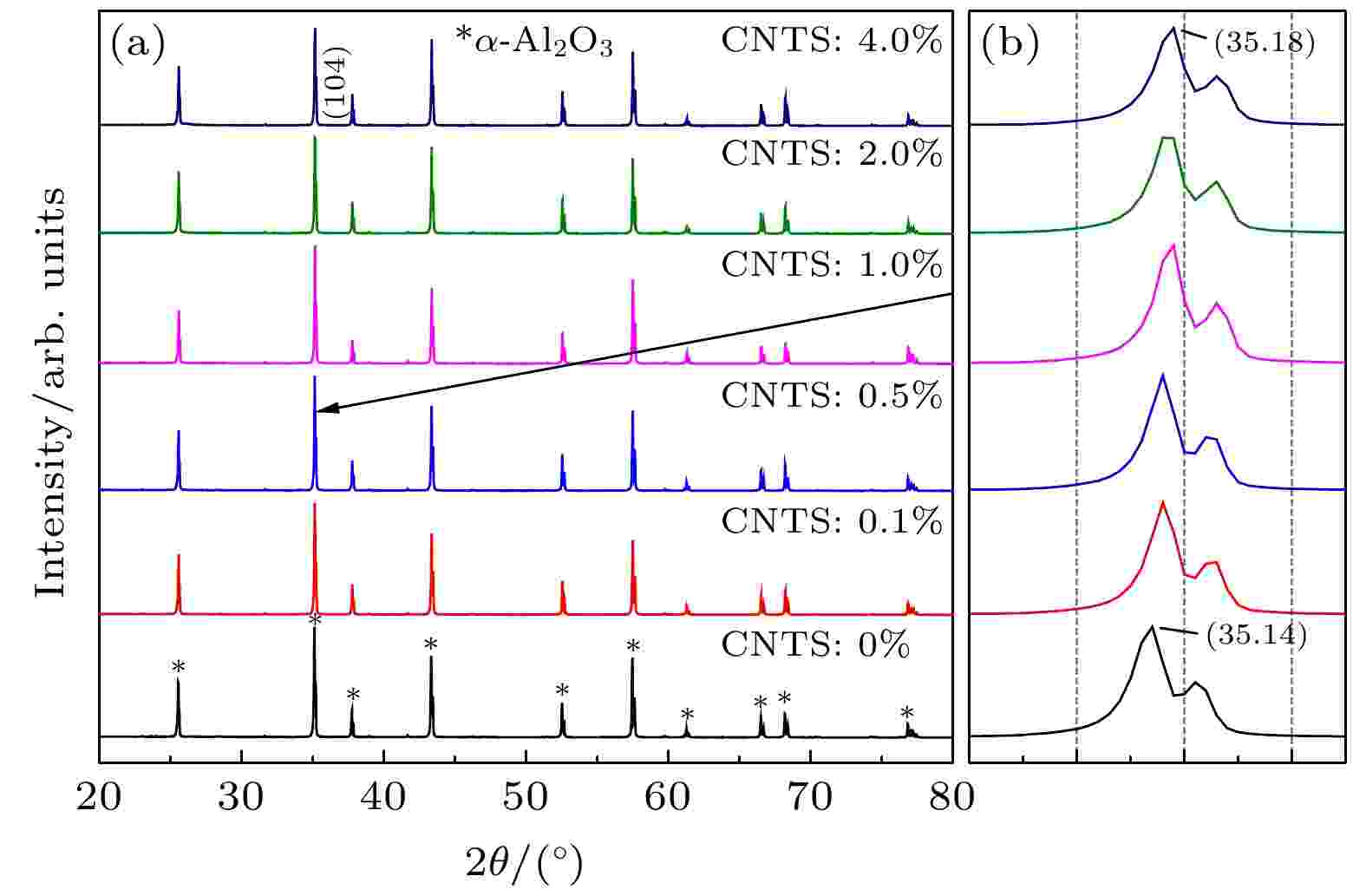

      图3(a)为纯Al2O3及MWNT/Al2O3复合材料的XRD图谱分析, 复合材料的主相为α-Al2O3, 并无其他杂相生成. 图3(b)中随着MWNTs质量分数的增大, 复合材料(104)衍射峰向高角度偏移, 对应基体的晶格常数随MWNTs质量分数的增大而变小. 分析其原因可能有以下两个方面所致: 1) SPS是一种快速烧结成型方法, 具有较快的升降温速率(其降温速率可达300 K/min). 由于复合材料晶界处呈网络状分布着大量的CNTs, 在急剧降温时强度较高的CNTs会对α-Al2O3晶粒产生较大压应力使得晶格常数变小; 2)样品烧结在真空环境中, 高温高压可能导致Al2O3中的部分氧原子与碳原子反应使得基体缺氧, 从而晶格常数变小.

      图  3  不同质量分数MWNT/Al2O3复合材料XRD图谱

      Figure 3.  XRD patterns of MWNT/Al2O3 composites with different mass fractions.

      表1为MWNT/Al2O3复合材料的烧结参数及性能测试结果. 复合材料相对密度总体达到97%以上, 随着MWNTs质量分数的增大呈下降趋势. 改变烧结参数对复合材料的相对密度影响不大. 当加入0.5%MWNTs时复合材料的维氏硬度最高, 相对于纯Al2O3提高了32.6%. 结合图2, 此时复合材料中MWNTs较均匀分散且没有堆积现象发生, 晶粒的有效细化及较高的相对密度使得复合材料维氏硬度得到大幅提高. MWNTs质量分数继续增大, 此时在晶界处出现MWNTs的堆积现象, 复合材料的孔隙率增加使得维氏硬度呈下降趋势. 复合材料的电导率测试结果表明, 当加入MWNTs质量分数为0.5%时, 复合材料开始呈导电性, 其电导率为0.649 S/cm, 相对于纯的氧化铝电导率(~10–13 S/cm)提高了12个数量级. 随着MWNTs质量分数的增大复合材料的电导率逐渐增加. 表1中, 当烧结温度为1500 ℃时, 复合材料的电导率变小, 这是因为较高的烧结温度会部分破坏了MWNTs的结构, 使得复合材料电导率下降. 因此, 在制备MWNTs增强复合材料时, 采用尽可能较低的烧结温度有利于保证MWNTs结构完整性, 从而提高复合材料的性能.

      编号样品名称及烧结参数相对密度/%维氏硬度/HV电导率/(S·cm–1)
      1#0.0%WMNTs(3 min × 1450 ℃ × 40 MPa)1001436.710–13
      2#0.1%WMNTs(3 min × 1450 ℃ × 40 MPa)99.11523.7
      3#0.5%WMNTs(3 min × 1450 ℃ × 40 MPa)98.71901.40.649
      4#1.0%WMNTs(3 min × 1450 ℃ × 40 MPa)98.51733.60.838
      5#2.0%WMNTs(3 min × 1450 ℃ × 40 MPa)98.01698.60.983
      6#4.0%WMNTs(3 min × 1450 ℃ × 40 MPa)97.31233.21.144
      改变烧结参数对性能影响
      7#1.0%WMNTs(6 min × 1450 ℃ × 40 MPa)98.51703.10.789
      8#1.0%WMNTs(9 min × 1450 ℃ × 40 MPa)98.71687.50.917
      9#1.0%WMNTs(3 min × 1450 ℃ × 50 MPa)98.81747.80.923
      10#1.0%WMNTs(3 min × 1500 ℃ × 40 MPa)98.61673.10.768

      表 1  MWNT/Al2O3复合材料性能测试结果

      Table 1.  Properties of MWNT/Al2O3 composite.

      导体增强绝缘体复合材料导电模型通常用渗流理论来解释, 根据复合材料中导电相质量分数的多少, 其导电机理分别可以用电子场发射、电子隧道效应和导电通路效应解释[27,28]. 在低质量分数时导电相颗粒之间的间距较大, 相互之间难以真正接触而形成导电通路, 此时在高温、高电压下仍可能激发电子发射或电子隧道效应而呈较弱的导电性. 当导电相的质量分数继续增加时, 导电相之间的间距逐渐减小, 存在一个临界浓度$ {f}_{\mathrm{c}} $, 当导电相的质量分数$ {f}_{\mathrm{w}\mathrm{t}} $>$ {f}_{\mathrm{c}} $时, 导电颗粒之间会形成跨结缘基体导电网络通路, 这时复合材料的电导率会呈指数增加表现为导体性质. 这个导电相的临界质量分数$ {f}_{\mathrm{c}} $即为渗流阈值, 在$ {f}_{\mathrm{c}} $之上, 复合材料的电导率呈指数级增加, 呈导体性质; 在$ {f}_{\mathrm{c}} $之下, 复合材料呈绝缘体性质. 显然, 具有较高长径比的CNTs更容易在基体中形成导电网络通路, 其渗流阈值也必定较小. 根据渗流理论模型, 复合材料的电导率可以用以下公式表示[29-31]:

      $ {\sigma }_{\mathrm{m}}={{\sigma }_{\mathrm{c}}({f}_{\mathrm{w}\mathrm{t}}-{f}_{\mathrm{c}})}^{t} ,\qquad {f}_{\mathrm{w}\mathrm{t}} > {f}_{\mathrm{c}}, $

      $ {\sigma }_{\mathrm{m}}={{\sigma }_{\mathrm{i}}({f}_{\mathrm{c}}-{f}_{\mathrm{w}\mathrm{t}})}^{-s'} , \qquad {f}_{\mathrm{w}\mathrm{t}} < {f}_{\mathrm{c}} , $

      式中, $ {\sigma }_{\mathrm{m}} $为复合材料的直流电导率, $ {\sigma }_{\mathrm{c}} $$ {\sigma }_{\mathrm{i}} $分别为导体和绝缘体的直流电导率, $ {f}_{\mathrm{w}\mathrm{t}} $$ {f}_{\mathrm{c}} $分别为MWNTs的质量分数和渗流阈值, t, $ s\mathrm{'} $为电导率指数. 图4为(1)式和(2)式根据表1中1#—6#样品电导率数据采用非线性最小二乘法的拟合结果, 实验制得复合材料的渗流阈值为${f}_{\mathrm{c}}\approx 0.32\mathrm{{\text{%}}}\pm 0.02\mathrm{{\text{%}}}$. 渗流阈值是复合材料由绝缘体-导体转变的临界值, 当导电相在基体中呈理想分布时, 存在一个理论渗流阈值$ {f}_{\mathrm{c}} $. 因此, 对于不同的制备方法得到的复合材料电导率, 其拟合得到的渗流阈值$ {f}_{\mathrm{c}} $也不尽相同. 但拟合$ {f}_{\mathrm{c}} $值大小, 可以很好地反映导电相在基体中的分散情况, $ {f}_{\mathrm{c}} $的值越小越接近理论渗流阈值, 说明导电相分散越均匀. 图4拟合结果印证了采用溶胶-喷雾制得复合材料中MWNTs在基体中具有良好的分散性.

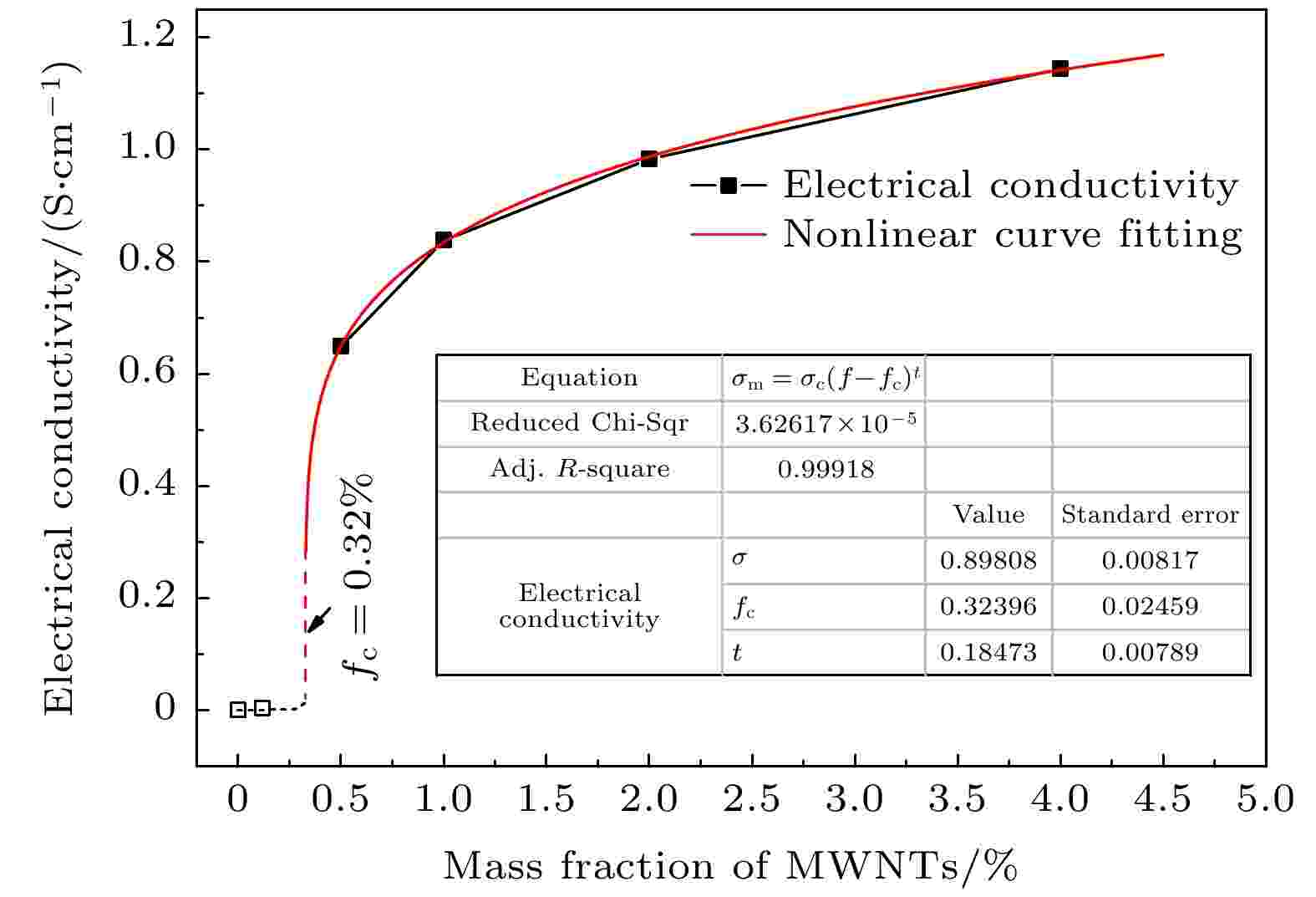

      图  4  MWNT/Al2O3复合材料(1#—6#)电导率拟合曲线

      Figure 4.  Fitting curve of the conductivity of MWNT/Al2O3 composite’s(1#–6#).

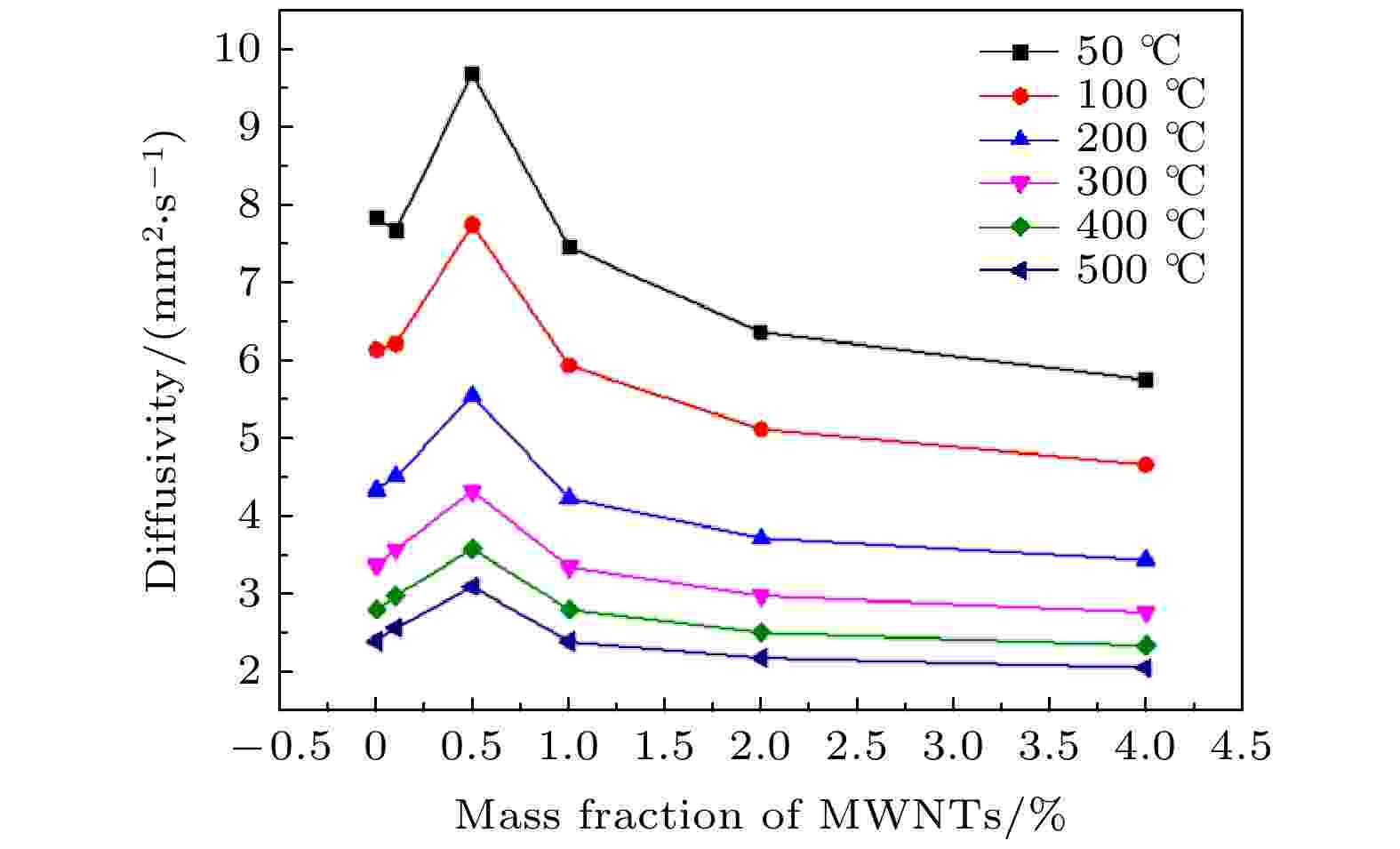

      图5为1#—6#号MWNT/Al2O3复合材料热扩散系数与MWNTs质量分数之间的关系曲线. 结果表明, 随着MWNTs质量分数的增大, 复合材料的热扩散系数在不同温度下呈先增加后降低的规律. 当MWNTs质量分数为0.5%时, 不同测试温度下复合材料的热扩散系数均最高. 通常材料的热导机制主要为电子输运和声子振动, 在高温时还伴有光子的参与. 对于纯Al2O3陶瓷材料其导热机制为声子振动, 加入MWNTs后其导热机制就变为声子振动和电子输运的复合导热模式. 图5中, 当加入MWNTs的质量分数为0.1%时(小于0.32%), MWNTs彼此之间并未大量接触而形成十分有效电子导热通路, 此时复合材料仍以声子振动为主要导热机制, 相对纯Al2O3热扩散系数变化不大; 当MWNTs的质量分数为0.5%时(高于0.32%), 复合材料中MWNTs彼此之间大量接触形成有效电子导热通路, 此时导热机制为声子振动和电子输运两部分, 因而复合材料热扩散系数大幅提高; 当MWNTs质量分数继续增大, 在晶界处逐渐出现MWNTs堆积现象(图2(c)), 这增加了复合材料中的空隙率, 降低了基体声子导热效率, 从而使得复合材料热扩散系数逐渐降低. 此外, 总体上随着测试温度的升高复合材料的热扩散系数均呈下降趋势. 表2为纯Al2O3和0.5% MWNT/Al2O3复合材料在不同温度下的热扩散系数变化. 相对于纯Al2O3, 0.5% MWNT/Al2O3复合材料热扩散系数平均提高幅度为27.2%, 这部分提高是MWNTs加入的增强效果.

      图  5  MWNT/Al2O3复合材料(1#-6#)热导率与MWNTs质量分数关系曲线

      Figure 5.  Curves between the thermal conductivity of composite materials(1#–6#) and the mass fraction of MWNTs.

      测试
      温度/℃
      纯Al2O3
      扩散系数
      /(mm2·s–1)
      0.5% MWNT
      /Al2O3热扩散
      系数/(mm2·s–1)
      热扩散系数
      提高幅度/%
      507.859.7123.7
      1006.157.7726.2
      2004.355.5627.8
      3003.384.3428.4
      4002.813.5928.0
      5002.403.1029.3
      平均值27.2

      表 2  5% MWNT/Al2O3复合材料和纯Al2O3热扩散系数

      Table 2.  Thermal diffusivity of 0.5% MWNT/Al2O3 composite and pure Al2O3.

    • 采用溶胶-喷雾法制备了MWNT/Al2O3球形复合粉体, 该方法适合大批量制粉需求. SPS低温快速烧结成型, 有利于保证CNTs结构完整性. 分析测试结果表明MWNTs在基体中分散良好, 结构完整. 当MWNTs的质量分数为0.5%时, MWNTs在基体中分散均匀, 晶界处无堆积现象发生, 此时复合材料的性能相对最优, 其相对密度高达98.7%; 相对纯氧化铝, 复合材料的维氏硬度提高了32.6%, 热扩散系数平均提高幅度为27.2%. 根据渗流导电公式拟合得到实验制备复合材料的渗流阈值为$ {f}_{\mathrm{c}}\approx 0.32\mathrm{{\text{%}}}\pm 0.02\mathrm{{\text{%}}} $, 这也说明MWNTs在基体中分散良好. 本文采用溶胶-喷雾法制备了MWNT/Al2O3复合材料, 对其相关物理性能及增强机制进行了研究分析, 但是对于复合材料的微观界面结构分析较少. 未来研究工作可以聚焦于CNTs与基体的界面结合强度方面, 如添加过渡层SiO2或ZrO增强CNTs与基体的界面结合强度. 另外, 更低质量分数CNTs在陶瓷基体中电子场致发生和隧道效应也是今后一个有趣的研究方向之一.

参考文献 (31)

目录

    /

    返回文章
    返回
