一维超导传输线腔晶格中的拓扑相变和拓扑量子态的调制

王伟 王一平

引用本文:
Citation:

一维超导传输线腔晶格中的拓扑相变和拓扑量子态的调制

王伟, 王一平

Modulation of topological phase transitions and topological quantum states in one-dimensional superconducting transmission line cavities lattice

Wang Wei, Wang Yi-Ping
PDF
HTML
导出引用
  • 提出一种基于超导传输线腔的一维晶格理论方案, 其中包含两种超导微波腔系统. 通过调控磁通量子比特来操纵临近和次临近晶胞之间的相互作用, 使其获得集体动力学演化规律, 来研究其中的拓扑特性. 首先, 分析了奇偶晶格数目的能谱和边缘状态, 发现奇偶晶格数将会影响系统的拓扑特性, 并且边缘状态分布发生翻转过程. 其次, 在次临近的相互作用下, 发现其相互作用存在相互制约现象, 通过调控其相互作用, 可以实现系统拓扑相变和拓扑量子态的传递过程. 最后, 研究了缺陷对拓扑特性的影响, 发现缺陷势能较小时, 系统能带变化周期稳定, 边缘态保持不变, 能谱产生微小波动, 并且可以区分; 缺陷势能较大时, 能带分布被破坏, 将会变得无序和混乱. 根据本文的研究结果, 可以设计一些新型量子器件, 应用在量子光学和量子信息处理中.
    We propose a theoretical scheme for a one-dimensional lattice based on a superconducting quantum circuit system consisting of two types of superconducting microwave cavities, the interaction between nearest-neighbor and next-nearest-neighbor unit cells that can be adjusted by the magnetic flux, the system can obtain the collective dynamic evolution and study the topological properties of the system.First, we investigate the energy spectrum and edge states of the odd-even lattice size and find that the odd-even lattice number affects the topological properties of the system. Furthermore, considering the next-nearest interactions, it is found that there are constraints on the next-nearest interactions, which can be tuned to study the topological phase transitions of the system and the transfer of topological quantum states.In addition, considering the influence of defects on topological properties, it is found that the defect potential energy is small, the system energy band is stable, the edge states remain unchanged, and the energy spectrum fluctuation is small and distinguishable. Conversely, the energy band distribution is destroyed, it will become disordered and chaotic. The research results can design some new quantum devices for quantum optics and quantum information processing.
      通信作者: 王一平, ypwang2019@nwafu.edu.cn
    • 基金项目: 陕西省自然科学基金(批准号: 2021JQ-129)、陕西省本科生创新计划(批准号: S202010712473)和中央高校基本科研业务费专项(批准号:2452020019, 2452022027)资助的课题.
      Corresponding author: Wang Yi-Ping, ypwang2019@nwafu.edu.cn
    • Funds: Project supported by the Natural Science Foundation of Shaanxi Province, China (Grant No. 2021JQ-129), the Shaanxi Provincial Undergraduate Innovation Program, China (Grant No. S202010712473), and Chinese Universities Scientific Fund(Grant Nos. 2452020019, 2452022027).
    [1]

    Qi X L, Zhang S C 2011 Rev. Mod. Phys. 83 1057Google Scholar

    [2]

    Hasan M Z, Kane C L 2010 Rev. Mod. Phys. 82 3045Google Scholar

    [3]

    Bansil A, Lin H, Das T 2016 Rev. Mod. Phys. 88 021004Google Scholar

    [4]

    Chiu C K, Teo J C Y, Schnyder A P, Ryu S 2016 Rev. Mod. Phys 88 035005Google Scholar

    [5]

    Xu Z, Zhang Y, Chen S 2017 Phys. Rev. A 96 013606Google Scholar

    [6]

    Li L, Xu Z, Chen S 2014 Phys. Rev. B 89 085111Google Scholar

    [7]

    Li L, Chen S 2015 Phys. Rev. B 92 085118Google Scholar

    [8]

    Mei F, Zhu S L, Zhang Z M, Oh C H, Goldman N 2012 Phys. Rev. A 85 013638Google Scholar

    [9]

    Xu Z, Zhang R, Chen S, Fu L, Zhang Y 2020 Phys. Rev. A 101 013635Google Scholar

    [10]

    Wray L A, Xu v, Xia Y, Hsieh D, Fedorov A V, SanHor Y, Cava R J, Bansil A, Lin H, Hasan M Z 2011 Nat. Phys. 7 32Google Scholar

    [11]

    Malki M, Uhrig G S 2017 Phys. Rev. B 95 235118Google Scholar

    [12]

    Berg E, Dalla Torre E G, Giamarchi T, Altman E 2008 Phys. Rev. B 77 245119Google Scholar

    [13]

    Chitov G Y 2018 Phys. Rev. B 97 085131Google Scholar

    [14]

    Agrapidis C E, van den Brink J, Nishimoto S 2019 Phys. Rev. B 99 224418Google Scholar

    [15]

    Feng X Y, Zhang G M, Xiang T 2007 Phys. Rev. Lett. 98 087204Google Scholar

    [16]

    You J Q, Nori F 2011 Nature 474 589Google Scholar

    [17]

    Devoret M H, Schoelkopf R J 2013 Science 339 1169Google Scholar

    [18]

    Massel F, Heikkil T T, Pirkkalainen J M, Cho S U, Saloniemi H, Hakonen P J, Sillanpää M A 2011 Nature 480 351Google Scholar

    [19]

    Teufel J D, Li D, Allman M S, Cicak K, Sirois A J, Whittaker J D, Simmonds R W 2011 Nature 471 204Google Scholar

    [20]

    Irish E K, Schwab K 2003 Phys. Rev. B 68 155311Google Scholar

    [21]

    LaHaye M D, Suh J, Echternach P M, Schwab K C, Roukes M L 2009 Nature 459 960Google Scholar

    [22]

    Wang H F, Zhu A D, Zhang S, Yeon K H 2011 New J. Phys. 13 013021Google Scholar

    [23]

    Xiang Z L, Ashhab S, You J Q, Nori F 2013 Rev. Mod. Phys. 85 623Google Scholar

    [24]

    Blais A, Gambetta J, Wallraff A, Schuster D I, Girvin S M, Devoret M H, Schoelkopf R J 2007 Phys. Rev. A 75 032329Google Scholar

    [25]

    Ji A C, Sun Q, Xie X C, Liu W M 2009 Phys. Rev. Lett. 102 023602Google Scholar

    [26]

    Ji A C, Xie X C, Liu W M 2007 Phys. Rev. Lett. 99 183602Google Scholar

    [27]

    Mei F, Chen G, Tian L, Zhu S L, Jia S 2018 Phys. Rev. A 98 012331Google Scholar

    [28]

    Mei F, Chen G, Tian L, Zhu S L, Jia S 2018 Phys. Rev. A 98 032323Google Scholar

    [29]

    Mei F, Xue Z Y, Zhang D W, Tian L, Lee C, Zhu S L 2016 Quantum Sci. Technol. 1 015006Google Scholar

    [30]

    Zhang Z C, Shao L, Lu W J, Su Y G, Wang Y P, Liu J and Wang X G 2021 Phys. Rev. A 104 053517Google Scholar

    [31]

    Wang Y P, Zhang Z C, Yu Y F and Zhang Z M 2019 Results Phys. 15 102560Google Scholar

    [32]

    Koch J, Houck A A, Le Hur K, Girvin S M 2010 Phys. Rev. A 82 043811Google Scholar

    [33]

    Mei F, You J B, Nie W, Fazio R, Zhu S L, Kwek L C 2015 Phys. Rev. A 92 041805Google Scholar

    [34]

    Gu F L, Liu J, Mei F, Jia S, Zhang D W, Xue Z Y 2019 npj Quantum Inf. 5 36

    [35]

    Huang Y, Yin Z, Yang W L 2016 Phys. Rev. A 94 022302Google Scholar

    [36]

    Tan X, Zhao Y, Liu Q, Xue G, Yu H, Wang Z D, Yu Y 2017 npj Quantum Mater. 2 60Google Scholar

    [37]

    Cao J, Yi X X, Wang H F 2020 Phys. Rev. A 102 032619Google Scholar

    [38]

    Cai W, Han J, Mei F, Yuan X Z, Sun L Y 2019 Phys. Rev. Lett. 123 080501Google Scholar

  • 图 1  一维超导微波腔晶格系统模型图 (a) 该系统由$ a_n $$ b_n $两种超导微波腔组成, 其中$ a_n $$ b_n $的耦合系数为$ J_1 $, $ b_n $$ a_{n+1} $的耦合系数为$ J_2 $, $ a_n $$ a_{n+1} $的耦合系数为$ T_1 $, $ b_n $$ b_{n+1} $的耦合系数为$ T_2 $; (b) 晶格等价的电路图, 其中$ L_n $$ C_n $是超导微波腔总的电感和电容, 他们之间的耦合通过磁通超导量子比特调节

    Fig. 1.  One-dimensional superconducting microwave cavity lattice system model diagram: (a) The system consists of two superconducting microwave cavities $ a_n $ and $ b_n $, where $ a_n $ and $ b_n $ coupling coefficient is $ J_1 $, $ b_n $ and $ a_{n+1} $ coupling coefficient is $ J_2 $, $ a_n $ and $ a_{n+1} $ coupling coefficient is $ T_1 $, $ b_n $ and $ b_{n+1} $ coupling coefficient is $ T_2 $; (b) equivalent circuit diagram, where $ L_n $ and $ C_n $ are the total inductance and capacitance of the superconducting microwave cavity, and the coupling coefficients can be regulated by the magnetic flux superconducting qubit

    图 2  绘制系统能谱E与参数ϕ的物理图像 (a) N = 17时能谱图; (b) N = 18时能谱图, 参数ϕ取值范围为(0, $ 2\pi $)

    Fig. 2.  The energy spectrum E of the system via the parameter ϕ: (a) N = 17; (b) N = 18. The range of parameter ϕ is (0, $ 2\pi $)

    图 3  绘制系统能谱E与奇偶晶格数的物理图像: (a)—(d) N = 17, ϕ分别选取0, $ \pi/3 $, $ 2\pi/3 $和π; (e)—(h) N = 18, ϕ分别选取0, $ \pi/4 $, $ \pi/2 $和π

    Fig. 3.  The energy spectrum E of the system via the odd and even lattice numbers: (a)–(d) N = 17, $ \phi=0 $, $ \pi/3 $, $ 2\pi/3 $ and π; (e)–(h) N = 18, $ \phi=0 $, $ \pi/4 $, $ \pi/2 $ and π

    图 4  绘制系统零模能级态的分布与奇偶晶格数的物理图像: (a)—(d) N = 17, ϕ分别选取0, $ \pi/3 $, $ 2\pi/3 $和π; (e)—(h) N = 18, ϕ分别选取0, $ \pi/3 $, $ \pi/2 $$ 1.99\pi $; (i)—(l) N = 18, ϕ分别选取0, $ \pi/3 $, $ \pi/2 $$ 1.99\pi $

    Fig. 4.  The state distribution of the zero-mode energy and the odd-even lattice number: (a)–(d) N = 17, $ \phi=0 $, $ \pi/3 $, $ 2\pi/3 $ and π; (e)–(h) N = 18, $ \phi=0 $, $ \pi/3 $, $ \pi/2 $ and $ 1.99\pi $. (i)–(l) N = 18, $ \phi=0 $, $ \pi/3 $, $ \pi/2 $ and $ 1.99\pi $

    图 5  绘制系统能谱E与参数ϕ的物理图像, 选取晶格数N = 17 (a) $ T_{1}=0.4 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.4 $; (c) $ T_{1}=0.4 $, $ T_{2}=0.3 $

    Fig. 5.  The energy spectrum E of the system via the parameter ϕ, N = 17: (a) $ T_{1}=0.4 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.4 $; (c) $ T_{1}=0.4 $, $ T_{2}=0.3 $

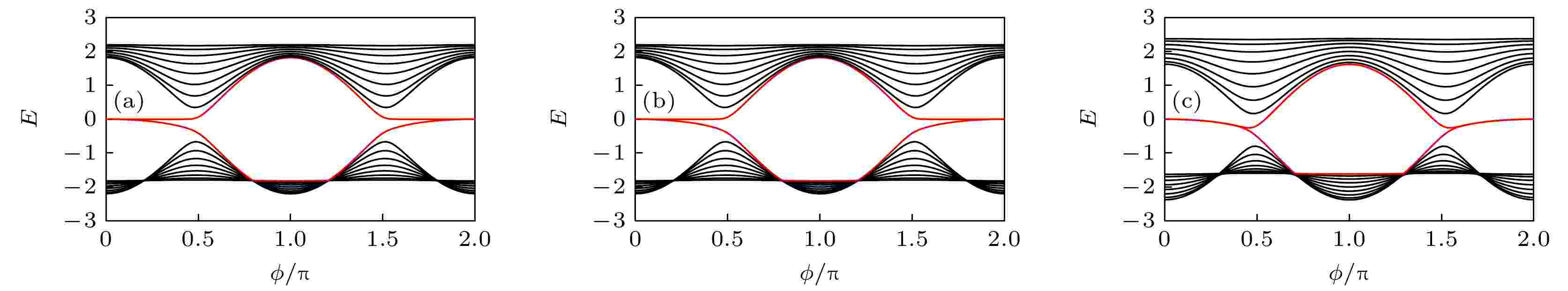

    图 6  绘制系统能谱E与参数ϕ的物理图像, 选取晶格数N = 18 (a) T1 = 0.2, T2 = 0; (b) T1 = 0, T2 = 0.2; (c) T1 = 0.2, T2 = 0.2

    Fig. 6.  The energy spectrum E of the system via the parameter ϕ, N = 18: (a) $ T_{1}=0.2 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.2 $; (c) $ T_{1}=0.2 $, $ T_{2}=0.2 $

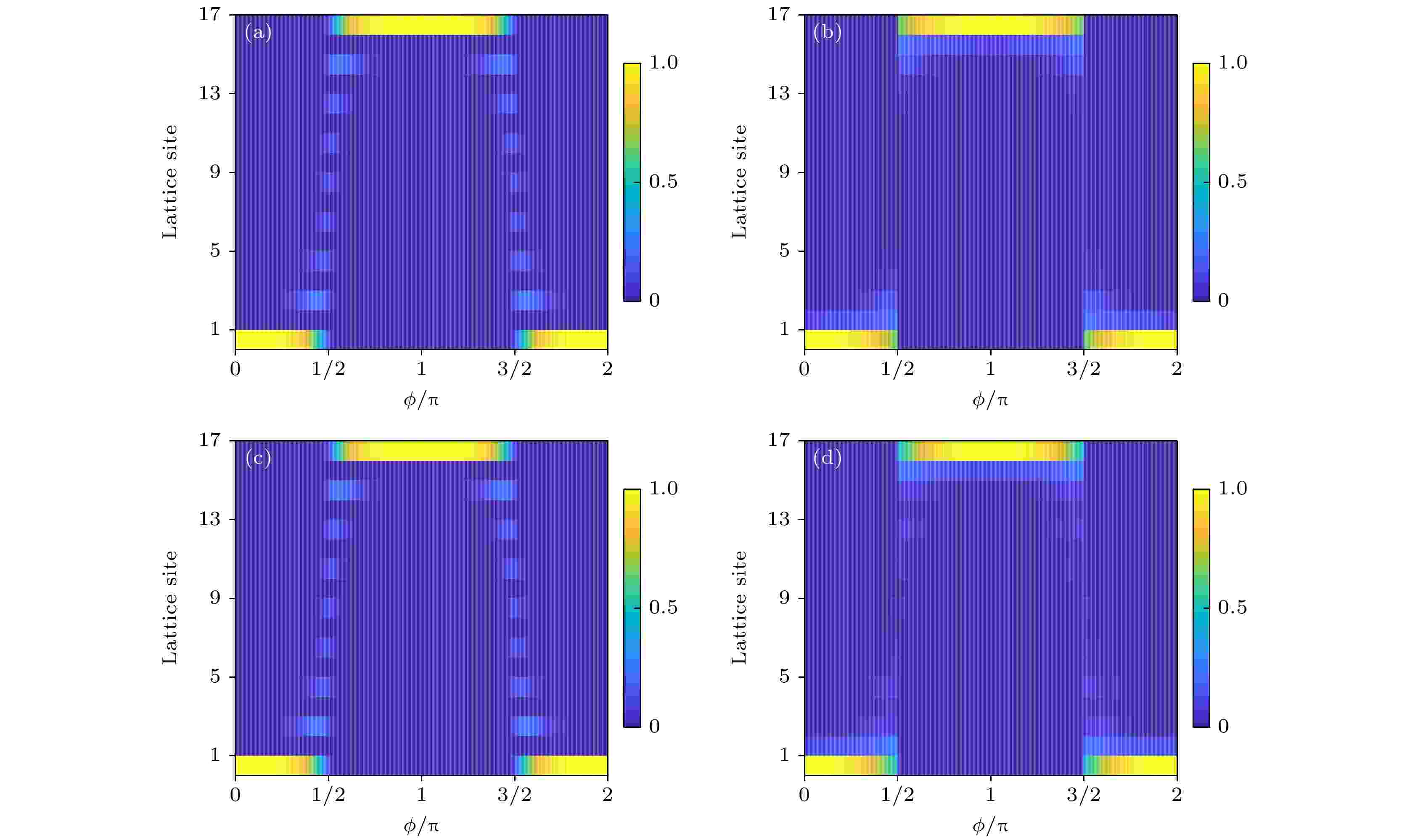

    图 7  绘制态的分布与参数ϕ和晶格数的物理图像, 选取晶格数N = 17 (a) $ T_{1}=0 $, $ T_{2}=0 $; (b) $ T_{1}=0.6 $, $ T_{2}=0 $; (c) $ T_{1}= $$ 0 $, $ T_{2}=0.3 $; (d) $ T_{1}=0.6 $, $ T_{2}=0.3 $

    Fig. 7.  The state distribution via the lattice numbers and the parameter ϕ, N = 17: (a) $ T_{1}=0 $, $ T_{2}=0 $; (b) $ T_{1}=0.6 $, $ T_{2}=0 $; (c) $ T_{1}=0 $, $ T_{2}=0.3 $; (d) $ T_{1}=0.6 $, $ T_{2}=0.3 $

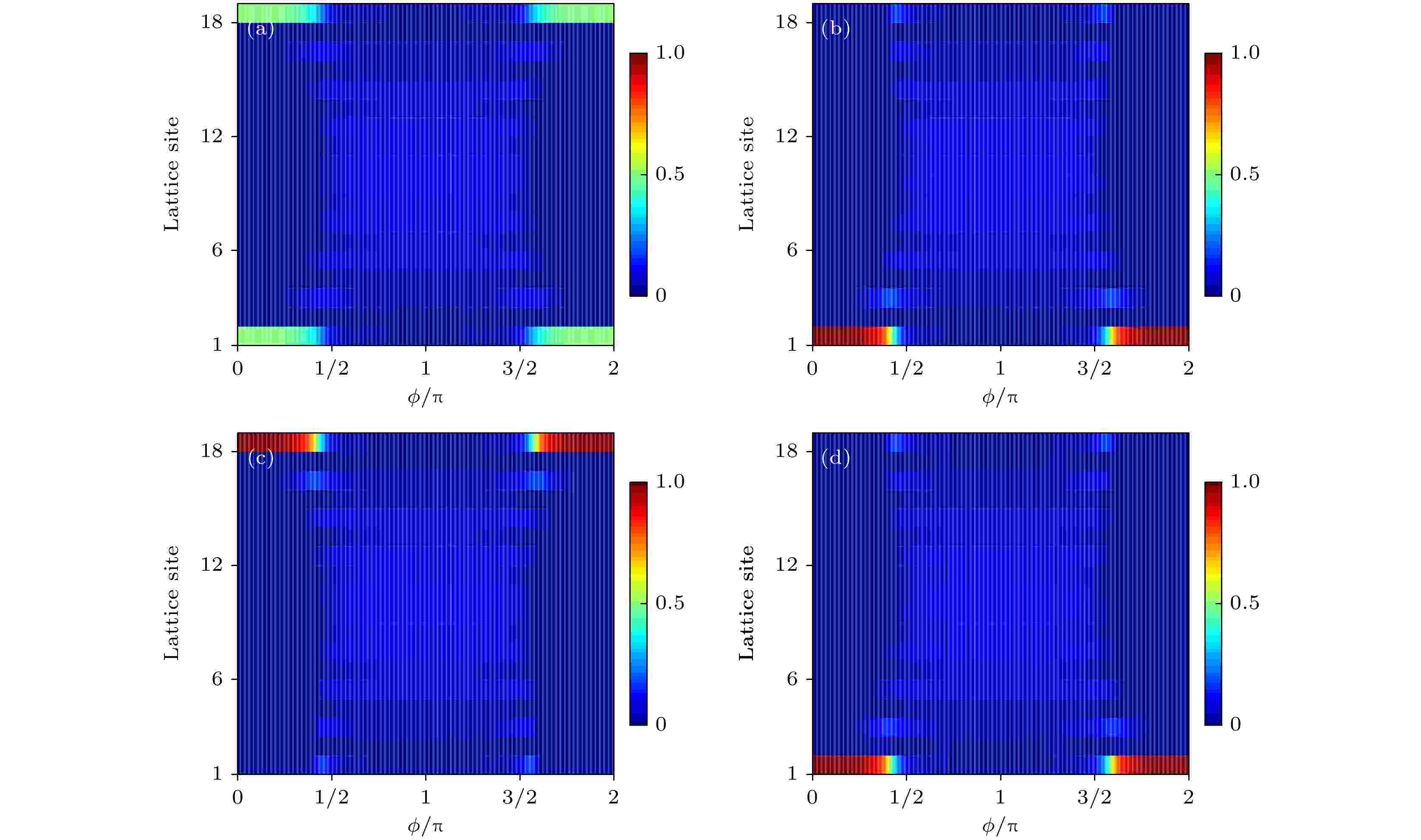

    图 8  绘制态的分布与参数ϕ和晶格数的物理图像, 选取晶格数N = 18 (a) $ T_{1}=0.1 $, $ T_{2}=0.1 $; (b) $ T_{1}=0.01 $, $ T_{2}=0 $; (c) $ T_{1}= $$ 0 $, $ T_{2}=0.01 $; (d) $ T_{1}=0.2 $, $ T_{2}=0.19 $

    Fig. 8.  The state distribution via the lattice numbers and the parameter ϕ, N = 18: (a) $ T_{1}=0.1 $, $ T_{2}=0.1 $; (b) $ T_{1}= 0.01 $, $ T_{2}=0 $; (c) $ T_{1}=0 $, $ T_{2}=0.01 $; (d) $ T_{1}=0.2 $, $ T_{2}=0.19 $

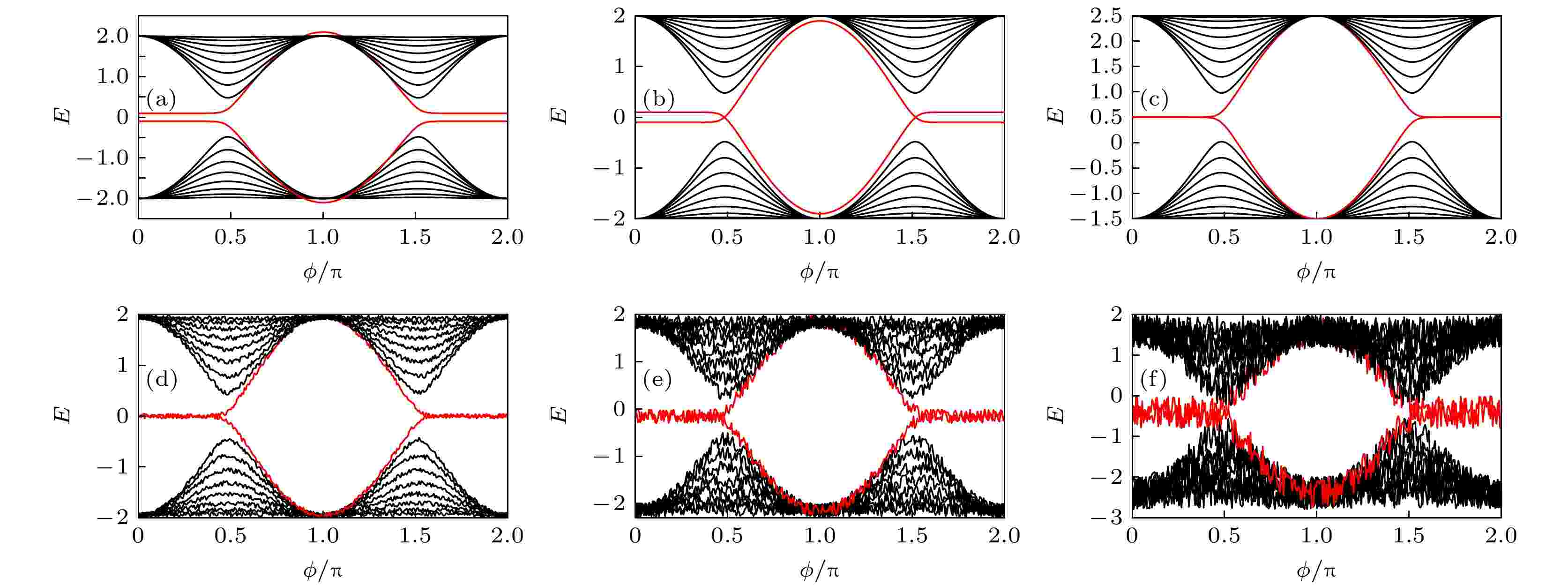

    图 9  绘制能谱E与参数ϕ的物理图像, 选取晶格数N = 18 (a) 在第9个和第10个晶格分别加入缺陷势能$ \text {δ}W=-0.1 $, $ \text {δ} W =0.1 $; (b) 在第9个和第10个晶格分别加入缺陷势能$ \text {δ} W =0.1 $, $ \text {δ} W =-0.1 $; (c) 每个晶格引入缺陷势能$ \text {δ} W=0.5 $; (d) 每个晶格引入随机位缺陷势能δW = –0.1—0.1; (e) 每个晶格引入随机位缺陷势能δW = –0.3—0.3; (f) 每个晶格引入随机位缺陷势能δW = –0.8—0.8

    Fig. 9.  The energy spectrum E of the system via the parameter ϕ, N = 18: (a) Add defect potentials $ \text {δ} W=-0.1 $ and $ \text {δ} W=0.1 $ to the 9 and 10 lattices, respectively; (b) add defect potentials $ \text {δ} W=0.1 $ and $ \text {δ}W=-0.1 $ to the 9 and 10 lattices, respectively; (c) each lattice point introduces a defect potential energy $ \text {δ} W=0.5 $; (d) potential energy δW = –0.1–0.1 for the introduction of random site defects at lattice point; (e) potential energy δW = –0.3–0.3 for the introduction of random site defects at lattice point; (f) potential energy δW = –0.8–0.8 for the introduction of random site defects at lattice point

  • [1]

    Qi X L, Zhang S C 2011 Rev. Mod. Phys. 83 1057Google Scholar

    [2]

    Hasan M Z, Kane C L 2010 Rev. Mod. Phys. 82 3045Google Scholar

    [3]

    Bansil A, Lin H, Das T 2016 Rev. Mod. Phys. 88 021004Google Scholar

    [4]

    Chiu C K, Teo J C Y, Schnyder A P, Ryu S 2016 Rev. Mod. Phys 88 035005Google Scholar

    [5]

    Xu Z, Zhang Y, Chen S 2017 Phys. Rev. A 96 013606Google Scholar

    [6]

    Li L, Xu Z, Chen S 2014 Phys. Rev. B 89 085111Google Scholar

    [7]

    Li L, Chen S 2015 Phys. Rev. B 92 085118Google Scholar

    [8]

    Mei F, Zhu S L, Zhang Z M, Oh C H, Goldman N 2012 Phys. Rev. A 85 013638Google Scholar

    [9]

    Xu Z, Zhang R, Chen S, Fu L, Zhang Y 2020 Phys. Rev. A 101 013635Google Scholar

    [10]

    Wray L A, Xu v, Xia Y, Hsieh D, Fedorov A V, SanHor Y, Cava R J, Bansil A, Lin H, Hasan M Z 2011 Nat. Phys. 7 32Google Scholar

    [11]

    Malki M, Uhrig G S 2017 Phys. Rev. B 95 235118Google Scholar

    [12]

    Berg E, Dalla Torre E G, Giamarchi T, Altman E 2008 Phys. Rev. B 77 245119Google Scholar

    [13]

    Chitov G Y 2018 Phys. Rev. B 97 085131Google Scholar

    [14]

    Agrapidis C E, van den Brink J, Nishimoto S 2019 Phys. Rev. B 99 224418Google Scholar

    [15]

    Feng X Y, Zhang G M, Xiang T 2007 Phys. Rev. Lett. 98 087204Google Scholar

    [16]

    You J Q, Nori F 2011 Nature 474 589Google Scholar

    [17]

    Devoret M H, Schoelkopf R J 2013 Science 339 1169Google Scholar

    [18]

    Massel F, Heikkil T T, Pirkkalainen J M, Cho S U, Saloniemi H, Hakonen P J, Sillanpää M A 2011 Nature 480 351Google Scholar

    [19]

    Teufel J D, Li D, Allman M S, Cicak K, Sirois A J, Whittaker J D, Simmonds R W 2011 Nature 471 204Google Scholar

    [20]

    Irish E K, Schwab K 2003 Phys. Rev. B 68 155311Google Scholar

    [21]

    LaHaye M D, Suh J, Echternach P M, Schwab K C, Roukes M L 2009 Nature 459 960Google Scholar

    [22]

    Wang H F, Zhu A D, Zhang S, Yeon K H 2011 New J. Phys. 13 013021Google Scholar

    [23]

    Xiang Z L, Ashhab S, You J Q, Nori F 2013 Rev. Mod. Phys. 85 623Google Scholar

    [24]

    Blais A, Gambetta J, Wallraff A, Schuster D I, Girvin S M, Devoret M H, Schoelkopf R J 2007 Phys. Rev. A 75 032329Google Scholar

    [25]

    Ji A C, Sun Q, Xie X C, Liu W M 2009 Phys. Rev. Lett. 102 023602Google Scholar

    [26]

    Ji A C, Xie X C, Liu W M 2007 Phys. Rev. Lett. 99 183602Google Scholar

    [27]

    Mei F, Chen G, Tian L, Zhu S L, Jia S 2018 Phys. Rev. A 98 012331Google Scholar

    [28]

    Mei F, Chen G, Tian L, Zhu S L, Jia S 2018 Phys. Rev. A 98 032323Google Scholar

    [29]

    Mei F, Xue Z Y, Zhang D W, Tian L, Lee C, Zhu S L 2016 Quantum Sci. Technol. 1 015006Google Scholar

    [30]

    Zhang Z C, Shao L, Lu W J, Su Y G, Wang Y P, Liu J and Wang X G 2021 Phys. Rev. A 104 053517Google Scholar

    [31]

    Wang Y P, Zhang Z C, Yu Y F and Zhang Z M 2019 Results Phys. 15 102560Google Scholar

    [32]

    Koch J, Houck A A, Le Hur K, Girvin S M 2010 Phys. Rev. A 82 043811Google Scholar

    [33]

    Mei F, You J B, Nie W, Fazio R, Zhu S L, Kwek L C 2015 Phys. Rev. A 92 041805Google Scholar

    [34]

    Gu F L, Liu J, Mei F, Jia S, Zhang D W, Xue Z Y 2019 npj Quantum Inf. 5 36

    [35]

    Huang Y, Yin Z, Yang W L 2016 Phys. Rev. A 94 022302Google Scholar

    [36]

    Tan X, Zhao Y, Liu Q, Xue G, Yu H, Wang Z D, Yu Y 2017 npj Quantum Mater. 2 60Google Scholar

    [37]

    Cao J, Yi X X, Wang H F 2020 Phys. Rev. A 102 032619Google Scholar

    [38]

    Cai W, Han J, Mei F, Yuan X Z, Sun L Y 2019 Phys. Rev. Lett. 123 080501Google Scholar

  • [1] 张毅军, 慕晓冬, 郭乐勐, 张朋, 赵导, 白文华. 一种基于量子线路的支持向量机训练方案. 物理学报, 2023, 72(7): 070302. doi: 10.7498/aps.72.20222003
    [2] 李靖, 刘运全. 基于相对论自由电子的量子物理. 物理学报, 2022, 71(23): 233302. doi: 10.7498/aps.71.20221289
    [3] 李婷, 汪涛, 王叶兵, 卢本全, 卢晓同, 尹默娟, 常宏. 浅光晶格中量子隧穿现象的实验观测. 物理学报, 2022, 71(7): 073701. doi: 10.7498/aps.71.20212038
    [4] 贾亮广, 刘猛, 陈瑶瑶, 张钰, 王业亮. 单层二维量子自旋霍尔绝缘体1T'-WTe2研究进展. 物理学报, 2022, 71(12): 127308. doi: 10.7498/aps.71.20220100
    [5] 姚杰, 赵爱迪. 表面单分子量子态的探测和调控研究进展. 物理学报, 2022, 71(6): 060701. doi: 10.7498/aps.71.20212324
    [6] 刘浪, 王一平. 基于可调频光力晶格中声子-光子拓扑性质的模拟和探测. 物理学报, 2022, 71(22): 224202. doi: 10.7498/aps.71.20221286
    [7] 卫容宇, 聂敏, 杨光, 张美玲, 孙爱晶, 裴昌幸. 基于软件定义量子通信的自由空间量子通信信道参数自适应调整策略. 物理学报, 2019, 68(14): 140302. doi: 10.7498/aps.68.20190462
    [8] 赵士平, 刘玉玺, 郑东宁. 新型超导量子比特及量子物理问题的研究. 物理学报, 2018, 67(22): 228501. doi: 10.7498/aps.67.20180845
    [9] 李雪琴, 赵云芳, 唐艳妮, 杨卫军. 基于金刚石氮-空位色心自旋系综与超导量子电路混合系统的量子节点纠缠. 物理学报, 2018, 67(7): 070302. doi: 10.7498/aps.67.20172634
    [10] 喻祥敏, 谭新生, 于海峰, 于扬. 利用超导量子电路模拟拓扑量子材料. 物理学报, 2018, 67(22): 220302. doi: 10.7498/aps.67.20181857
    [11] 马亚云, 冯晋霞, 万振菊, 高英豪, 张宽收. 连续变量1.34 m量子纠缠态光场的实验制备. 物理学报, 2017, 66(24): 244205. doi: 10.7498/aps.66.244205
    [12] 王青, 盛利. 磁场中的拓扑绝缘体边缘态性质. 物理学报, 2015, 64(9): 097302. doi: 10.7498/aps.64.097302
    [13] 李锐奇, 卢道明. 原子与耦合腔相互作用系统中的量子失协. 物理学报, 2014, 63(3): 030301. doi: 10.7498/aps.63.030301
    [14] 周媛媛, 张合庆, 周学军, 田培根. 基于标记配对相干态光源的诱骗态量子密钥分配性能分析. 物理学报, 2013, 62(20): 200302. doi: 10.7498/aps.62.200302
    [15] 卢道明. 三参数双模压缩粒子数态的量子特性. 物理学报, 2012, 61(21): 210302. doi: 10.7498/aps.61.210302
    [16] 周媛媛, 周学军. 基于弱相干态光源的非正交编码被动诱骗态量子密钥分配. 物理学报, 2011, 60(10): 100301. doi: 10.7498/aps.60.100301
    [17] 张英杰, 夏云杰, 任廷琦, 杜秀梅, 刘玉玲. 反Jaynes-Cummings模型下纠缠相干光场量子特性的研究. 物理学报, 2009, 58(2): 722-728. doi: 10.7498/aps.58.722
    [18] 江金环, 王永龙, 李子平. 稳态光折变空间孤子传输的量子理论. 物理学报, 2004, 53(12): 4070-4074. doi: 10.7498/aps.53.4070
    [19] 嵇英华. 脉冲信号对介观RLC电路量子态的影响. 物理学报, 2003, 52(3): 692-695. doi: 10.7498/aps.52.692
    [20] 嵇英华, 雷敏生, 谢芳森, 熊小华. 脉冲信号作用下介观LC电路的量子效应. 物理学报, 2001, 50(6): 1163-1166. doi: 10.7498/aps.50.1163
计量
  • 文章访问数:  832
  • PDF下载量:  44
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-04-12
  • 修回日期:  2022-06-05
  • 上网日期:  2022-09-21
  • 刊出日期:  2022-10-05

一维超导传输线腔晶格中的拓扑相变和拓扑量子态的调制

    基金项目: 陕西省自然科学基金(批准号: 2021JQ-129)、陕西省本科生创新计划(批准号: S202010712473)和中央高校基本科研业务费专项(批准号:2452020019, 2452022027)资助的课题.

摘要: 提出一种基于超导传输线腔的一维晶格理论方案, 其中包含两种超导微波腔系统. 通过调控磁通量子比特来操纵临近和次临近晶胞之间的相互作用, 使其获得集体动力学演化规律, 来研究其中的拓扑特性. 首先, 分析了奇偶晶格数目的能谱和边缘状态, 发现奇偶晶格数将会影响系统的拓扑特性, 并且边缘状态分布发生翻转过程. 其次, 在次临近的相互作用下, 发现其相互作用存在相互制约现象, 通过调控其相互作用, 可以实现系统拓扑相变和拓扑量子态的传递过程. 最后, 研究了缺陷对拓扑特性的影响, 发现缺陷势能较小时, 系统能带变化周期稳定, 边缘态保持不变, 能谱产生微小波动, 并且可以区分; 缺陷势能较大时, 能带分布被破坏, 将会变得无序和混乱. 根据本文的研究结果, 可以设计一些新型量子器件, 应用在量子光学和量子信息处理中.

English Abstract

    • 拓扑绝缘体自发现以来就受到广泛的关注, 并且成为凝聚态物理中最有研究价值的领域之一[17].拓扑绝缘体是一种新的物质形式, 在其内部表现为绝缘体, 而在边界处展现金属性. 与传统绝缘体相比, 在拓扑绝缘体的边界或表面, 存在零能隙的边缘态模式[811]. 然而, 随着拓扑索引或非局部参数的变化, 可以发生拓扑相变现象, 使其进入另一个相. 特别地, 由于边缘态受到能隙保护, 使其对于局部的无序和微扰是具有鲁棒性[1215]. 因此, 基于拓扑绝缘体的这些优势特性, 可以设计一些新型拓扑器件, 应用于量子信息处理和量子计算领域中.

      近年来, 随着微纳米技术的快速发展, 固态超导量子电路系统成为最有可能的实用化量子平台之一[1620]. 目前, 超导电路系统在不同领域展现出独特的优势, 并且取得优异的成绩, 如量子光学、量子信息处理和量子模拟等领域. 尤其是, 由超导传输线微波腔和超导量子比特构建的一维或二维晶格系统, 为拓扑绝缘体研究提供了一种新的实验平台和研究路径, 可以更好地利用系统的可控耦合参数和连通性, 进一步建立可扩展性的量子网络框架[2124]. 在拓扑结构中, Su-Schrieffer-Heeger (SSH)模型是其中最简单的一维结构之一, 可以利用超导量子电路系统, 比如量子比特(磁通比特、相位比特、电荷比特、冷原子和金刚石色心)、超导微波腔(传输线LC电路腔、共面波导管腔和二维腔)、纳米机械振子等[2531], 以研究内容和研究目标构建该模型, 展示丰富的拓扑物理现象, 如拓扑相变和边缘状态、拓扑不变量、非厄米体边界等. Koch等[32]利用超导微波腔构建晶格系统, 从而实现拓扑Chern绝缘体; Mei等[33]利用电路QED搭建一维的晶格系统, 实现了拓扑Chern绝缘体, 并且对拓扑边缘模和不变量进行探测; Gu等[34]通过构建Janeys-Cummings晶格系统, 研究了自旋轨道耦合和拓扑极化子; Huang等[35]利用超导量子电路晶格系统, 演示了非厄米系统中的拓扑相变; Tan等[36]基于电路QED晶格系统, 在实验上实现了具有宇称-时间反演对称性的拓扑半金属能带结构; 此外, Cao等[37]提出了一种二维超导量子电路晶格方案, 研究了系统能带结构和异常环结构特点; Cai等[38]利用超导量子电路系统构建可调的一维晶格系统, 研究系统中的磁子绝缘态. 受上述研究的启迪, 本文利用超导量子电路系统, 根据当前实验可行性参数, 来构建基于超导量子电路的一维拓扑系统, 研究、模拟和调控其中的拓扑特性.

      本文提出了一种基于超导电路系统的一维晶格方案, 由两种超导传输线微波腔组成, 通过调控系统中临近晶胞和次临近晶胞之间的相互作用, 分析系统的能谱和边缘状态的变化, 研究其中的拓扑特性. 首先, 分析了奇偶晶格尺寸的能谱和边缘状态, 发现奇偶晶格数将会影响系统的拓扑特性, 并且可以显示边缘状态分布翻转过程. 其次, 考虑次临近的相互作用, 发现次临近相互作用的大小, 将会影响系统边缘态的分布, 同时也发现次临近相互作用存在制约现象, 可以通过调控它们的大小, 对系统拓扑边缘态分布进行调节. 最后, 考虑系统缺陷对拓扑特性的影响, 发现缺陷势能较小时, 边缘态保持不变, 只是能谱有微小波动; 相反, 缺陷势能较大时, 能带分布被破坏, 将会变得无序和混乱. 这些研究, 可以应用于量子信息处理和量子计算, 将会影响未来量子信息技术的发展蓝图.

    • 考虑的一维电路晶格系统如图1所示, 由$ a_n $$ b_n $两种超导传输线微波腔组成, 该系统的哈密顿量可以表示为

      图  1  一维超导微波腔晶格系统模型图 (a) 该系统由$ a_n $$ b_n $两种超导微波腔组成, 其中$ a_n $$ b_n $的耦合系数为$ J_1 $, $ b_n $$ a_{n+1} $的耦合系数为$ J_2 $, $ a_n $$ a_{n+1} $的耦合系数为$ T_1 $, $ b_n $$ b_{n+1} $的耦合系数为$ T_2 $; (b) 晶格等价的电路图, 其中$ L_n $$ C_n $是超导微波腔总的电感和电容, 他们之间的耦合通过磁通超导量子比特调节

      Figure 1.  One-dimensional superconducting microwave cavity lattice system model diagram: (a) The system consists of two superconducting microwave cavities $ a_n $ and $ b_n $, where $ a_n $ and $ b_n $ coupling coefficient is $ J_1 $, $ b_n $ and $ a_{n+1} $ coupling coefficient is $ J_2 $, $ a_n $ and $ a_{n+1} $ coupling coefficient is $ T_1 $, $ b_n $ and $ b_{n+1} $ coupling coefficient is $ T_2 $; (b) equivalent circuit diagram, where $ L_n $ and $ C_n $ are the total inductance and capacitance of the superconducting microwave cavity, and the coupling coefficients can be regulated by the magnetic flux superconducting qubit

      $ \begin{split} H=\;&\displaystyle\sum\limits_n J_{1}a_{n}^{\dagger }b_{n}+J_{2}b_{n}^{\dagger }a_{n+1}\\ &+T_{1}a_{n}^{\dagger }a_{n+1}+T_{2}b_{n}^{\dagger }b_{n+1}+{\rm{H.c.}}, \end{split} $

      其中$ J_1 $$ a_n $$ b_n $的耦合系数, $ J_2 $$ b_n $$ a_{n+1} $的耦合系数, $ T_1 $$ a_n $$ a_{n+1} $的耦合系数, $ T_2 $$ b_n $$ b_{n+1} $的耦合系数, 它们的耦合强度可以通过磁通超导量子比特来调控. 在目前的实验中, 通过外部磁通的调制, $ J_1 $, $ J_2 $, $ T_1 $$ T_2 $可以达到1—100 MHz范围内. 因此, 该系统的参数在实验上可以达到, 并且可以周期性调制, 那么系统的参数可以表示为周期性形式:

      $ J_{1} =1-\cos \phi , $

      $ J_{2} =1+\cos \phi , $

      $ T_{1} =T\cos \phi , $

      $ T_{2} =T\cos \phi , $

      其中, 选取$ \phi\in(0, 2\pi) $变化, $ T=1 $被设置为能量单位. 把上述周期参数代入哈密顿量(1)式, 可以得到

      $ \begin{split} H =\;&\displaystyle\sum\limits_n (1-\cos \phi )a_{n}^{\dagger }b_{n}+(1+\cos \phi )b_{n}^{\dagger }a_{n+1} \\ &+T\cos \phi a_{n}^{\dagger }a_{n+1}+T\cos \phi b_{n}^{\dagger }b_{n+1}+{\rm{H.c. }} . \end{split} $

      接下来, 主要研究该系统的拓扑特征, 系统中的拓扑相变会伴随能带的闭合和打开, 即能带间隙的变化, 因此, 在周期参数调制下, 分析系统的能谱随参数ϕ的变化, 进一步研究系统的拓扑性质.

    • 众所周知, 拓扑性质与系统的结构特征有着紧密的联系, 对于不同的结构将会呈现不同的拓扑相变和边缘态, 也就是说, 可以构建不同的结构, 来实现一些新型功能的拓扑量子器件. 因此, 下面分析奇偶晶格数的拓扑特征. 这里选取$ T_1 $$ T_2 $为零, 不考虑次临近的耦合强度, 只考虑临近的耦合, 那么系统的哈密顿量可以描述为

      $ H = \sum\limits_n (1-\cos \phi )a_{n}^{\dagger }b_{n}+(1+\cos \phi )b_{n}^{\dagger }a_{n+1}+{\rm{H.c.}}. $

      系统的能级谱E与参数ϕ的物理图像如图2所示, 其中选取偶数和奇数晶格数. 在图2(a)中, 选取N = 17个晶格, 发现能级谱只存在一条零模能级, 不存在能级的简并; 如图2(b)所示, 当晶格数为偶数(N = 18)时, 在$ \phi\in(0, \pi/2) $$ \phi\in(3\pi/2, 2\pi) $区域能级谱将显示两条简并能级, 在$ \phi\in(\pi/2, 3\pi/2) $ 区域简并能级消失.

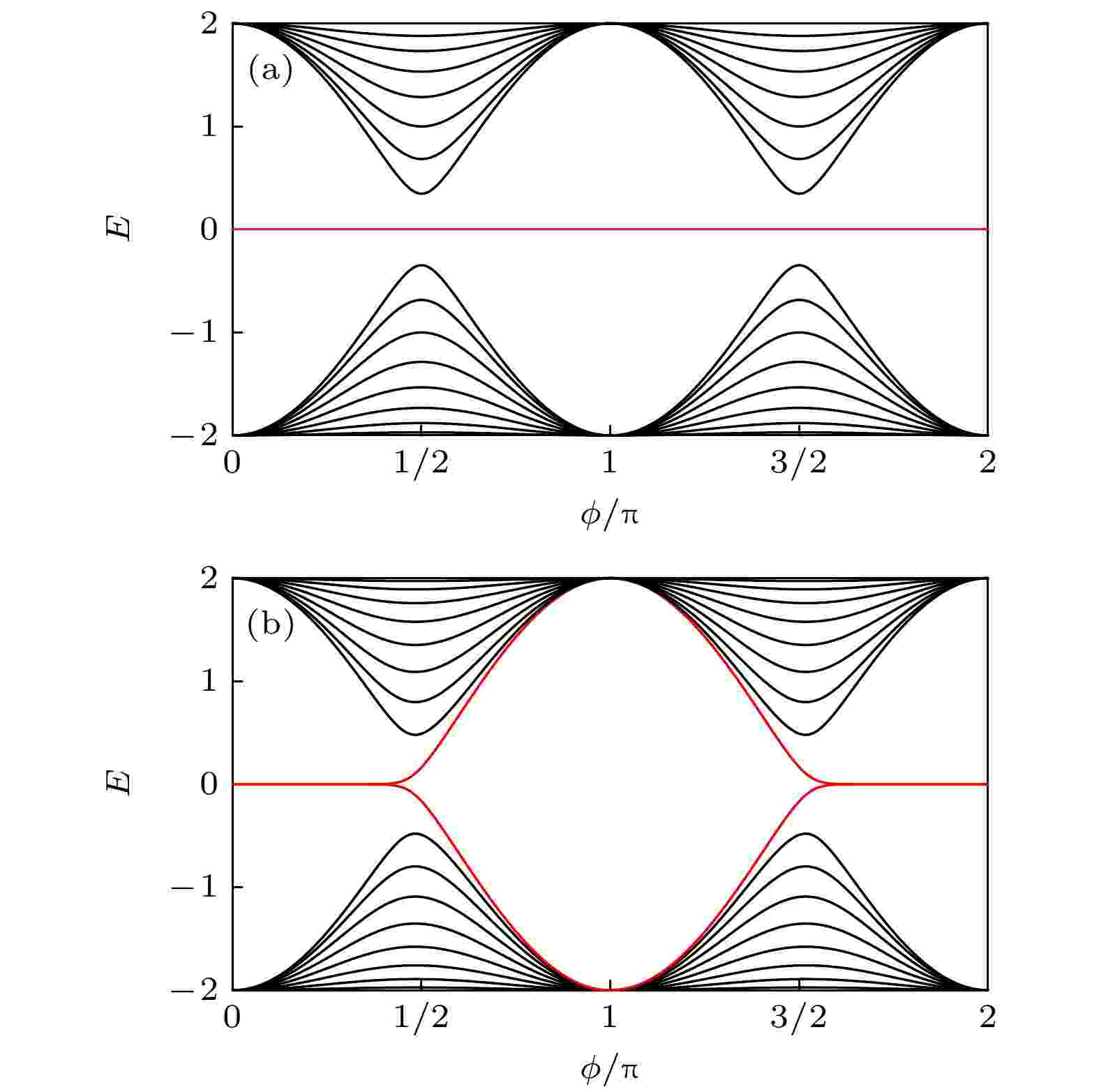

      图  2  绘制系统能谱E与参数ϕ的物理图像 (a) N = 17时能谱图; (b) N = 18时能谱图, 参数ϕ取值范围为(0, $ 2\pi $)

      Figure 2.  The energy spectrum E of the system via the parameter ϕ: (a) N = 17; (b) N = 18. The range of parameter ϕ is (0, $ 2\pi $)

      为了进一步分析系统能谱E与参数ϕ的关系, 选取不同的相位ϕ点绘制系统能谱E与晶格数的物理图像. 如图3(a)(d)所示, 在晶格数N = 17的情况下, 发现系统能谱的零模能级与上下能级的间隙大小可以通过参数ϕ进行调制. 在图3(e)(h)中选取晶格数N = 18, 发现系统能谱的变化与图3(a)图3(d)完全不一样, 通过调节参数ϕ可以使简并能级消失, 从而获得最大能带间隙.

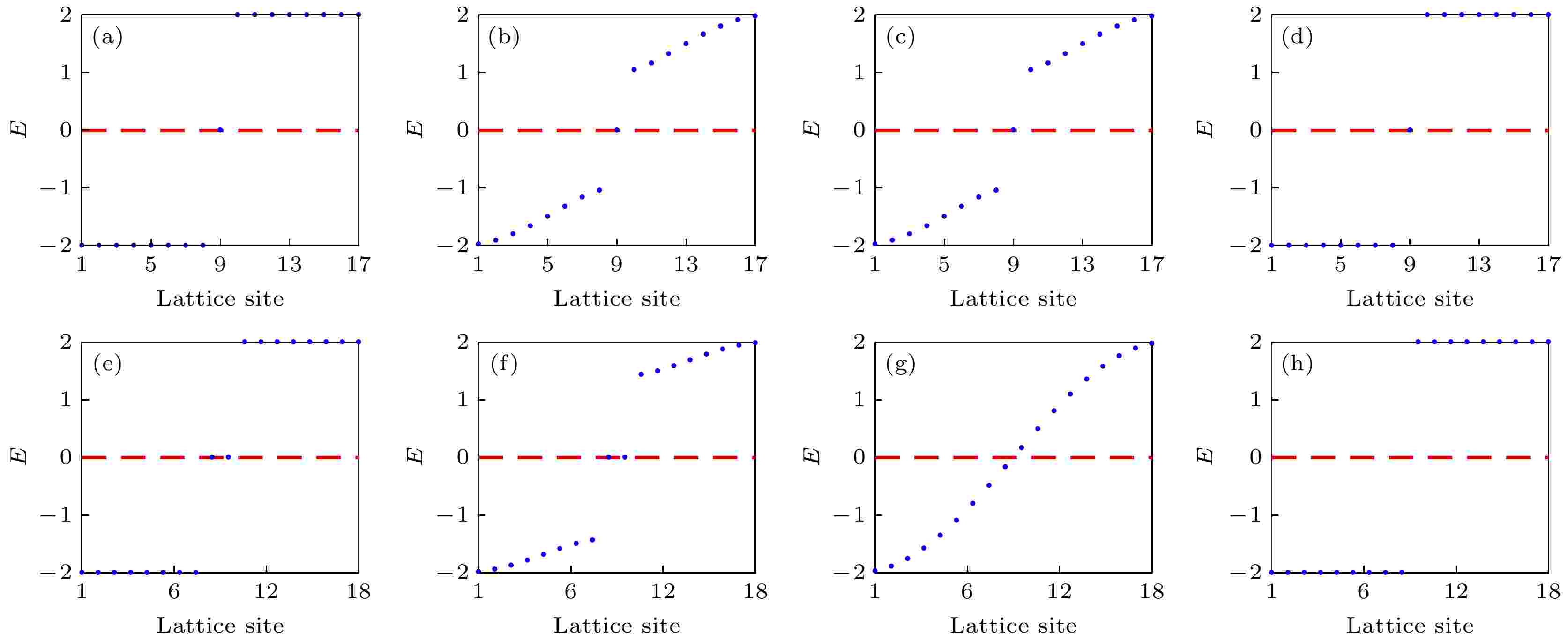

      图  3  绘制系统能谱E与奇偶晶格数的物理图像: (a)—(d) N = 17, ϕ分别选取0, $ \pi/3 $, $ 2\pi/3 $和π; (e)—(h) N = 18, ϕ分别选取0, $ \pi/4 $, $ \pi/2 $和π

      Figure 3.  The energy spectrum E of the system via the odd and even lattice numbers: (a)–(d) N = 17, $ \phi=0 $, $ \pi/3 $, $ 2\pi/3 $ and π; (e)–(h) N = 18, $ \phi=0 $, $ \pi/4 $, $ \pi/2 $ and π

      综上所述, 可以发现能带分布与格点数的奇偶有关, 并且通过调制系统的参数ϕ可以操纵系统的拓扑性质. 这种物理现象产生的机制可以理解为, 不同数目的晶格会影响系统的边界条件, 从而导致不同的拓扑性质.

      此外, 可以通过分析零模能级态的分布, 研究系统的拓扑性质. 如图4所示, 取不同的相位点ϕ绘制零模能级态的分布与晶格数的物理图像. 在图4(a)图4(d)中晶格数N = 17, 分别取不同的相位点ϕ (0, $ \pi/3 $, $ 2\pi/3 $和π), 可以发现在图4(a)4(b)中态的分布局域在最左边处, 在图4(c)图4(d)中态的分布局域在最右边, 这可以直观地说明态的分布发生了一个翻转过程. 另外, 在图4(e)(l)中晶格数N = 18, 分别取不同的相位点(0, $ \pi/3 $, $ \pi/2 $$ 1.99\pi $), 同样也可以看到态分布的翻转过程. 需要注意的是$ \phi=1.99\pi $时存在左边缘态, 而当$ \phi= 2\pi $时态分布恢复到$ \phi=0 $的右边缘态, 这代表态分布对相位是敏感的, 可以通过调节系统参数, 改变系统的拓扑相, 实现量子态由一侧到另一侧的传递.

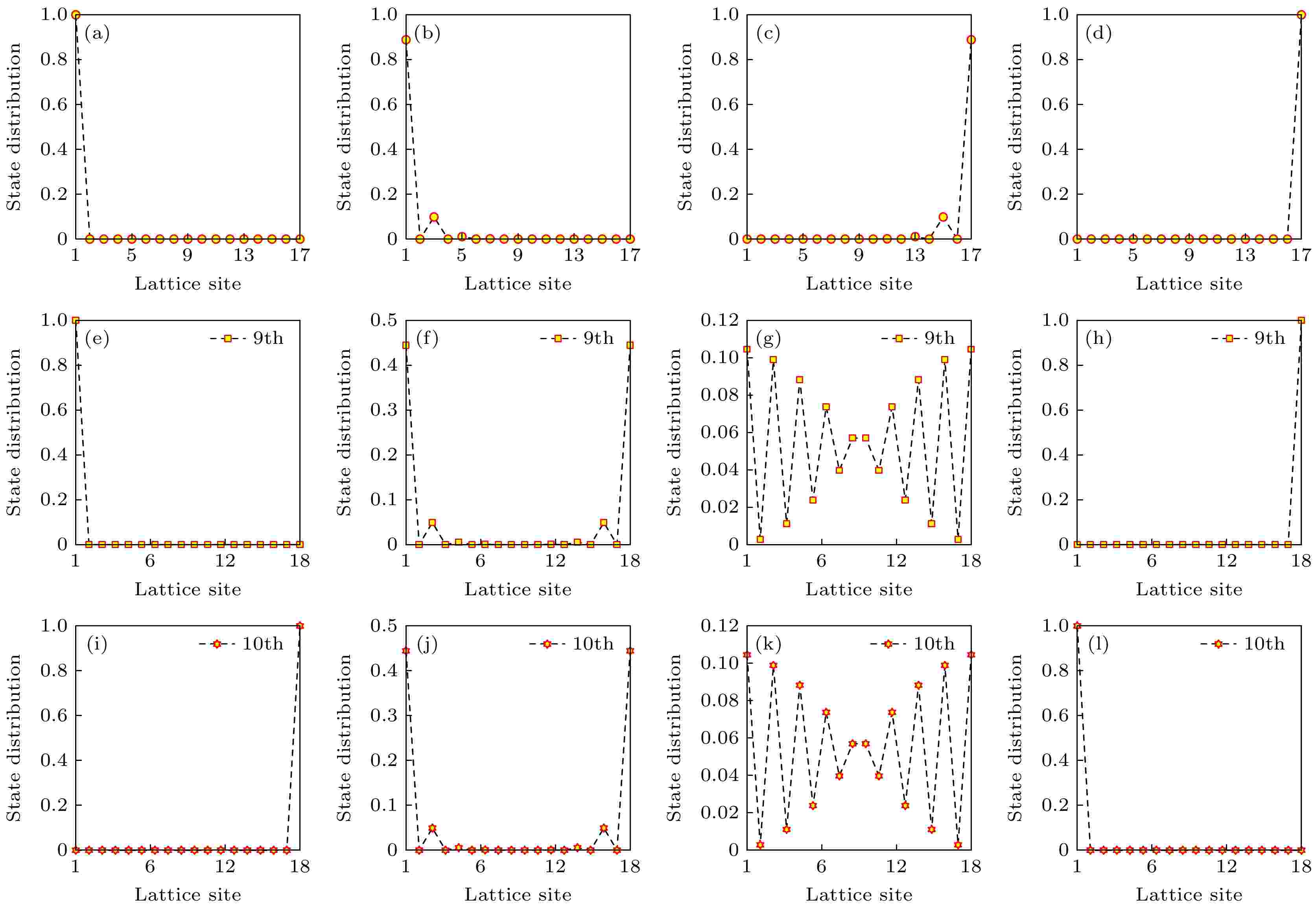

      图  4  绘制系统零模能级态的分布与奇偶晶格数的物理图像: (a)—(d) N = 17, ϕ分别选取0, $ \pi/3 $, $ 2\pi/3 $和π; (e)—(h) N = 18, ϕ分别选取0, $ \pi/3 $, $ \pi/2 $$ 1.99\pi $; (i)—(l) N = 18, ϕ分别选取0, $ \pi/3 $, $ \pi/2 $$ 1.99\pi $

      Figure 4.  The state distribution of the zero-mode energy and the odd-even lattice number: (a)–(d) N = 17, $ \phi=0 $, $ \pi/3 $, $ 2\pi/3 $ and π; (e)–(h) N = 18, $ \phi=0 $, $ \pi/3 $, $ \pi/2 $ and $ 1.99\pi $. (i)–(l) N = 18, $ \phi=0 $, $ \pi/3 $, $ \pi/2 $ and $ 1.99\pi $

    • 在一维超导微波腔晶格结构系统中, 次临近相互作用$ T_{1} $$ T_{2} $会影响系统的拓扑特性. 接下来考虑次临近相互作用对该系统拓扑性质的影响. 通过控制参数$ T_{1} $$ T_{2} $的大小, 分析系统的能带变化, 研究系统拓扑相的特征. 当晶格点数为奇数, 如图5(a)所示, 可以发现只增大$ T_{1} $时, 系统能谱会有新的边缘态产生, 导致零模能与下能级闭合, 并且下方能带部分出现翻转过程; 在图5(b)中, 只增大$ T_{2} $时, 系统的零模能不变, 但它更接近上能级, 同时下方能带也部分出现翻转过程. 图5(c)不同于图5(a), 当增加$ T_{2} $时, 系统的零模能与下能级逐渐闭合可以消失. 另外, 如图6(a)图6(b)所示, 当格点数为偶数时, 只增加$ T_{1} $或者$ T_{2} $, 可以发现系统的间并区间由(0, $ \pi/2 $)和($ 3\pi/2 $, $ 2\pi $)有所减小, 并且下能级有一致的翻转过程. 然而, 如图6(c)所示, 同时增加$ T_{1} $$ T_{2} $, 简并区域发生微小变化, 并且翻转区域值大小也发生波动, 这不同于图6(a)图6(b). 也就是说, 同时增加$ T_{1} $$ T_{2} $, 两者之间产生相互制约现象, 使系统能级谱的简并区域和翻转区域发现波动现象.

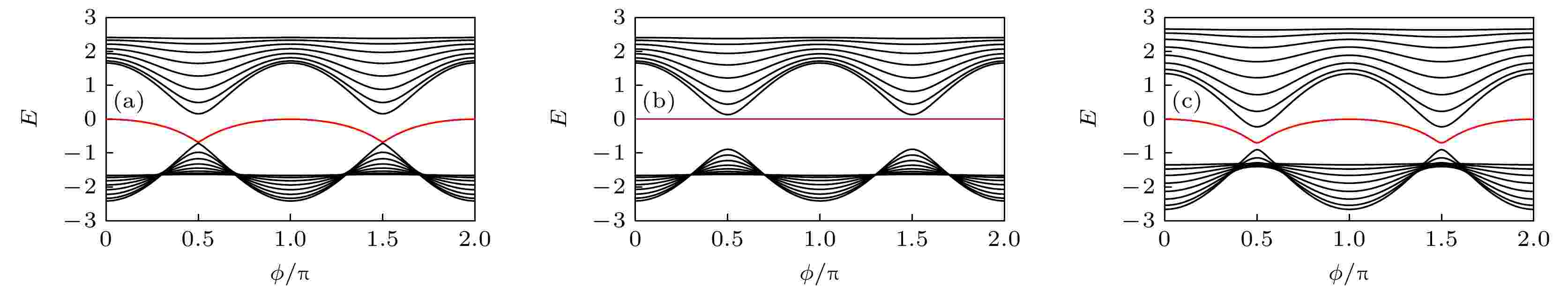

      图  5  绘制系统能谱E与参数ϕ的物理图像, 选取晶格数N = 17 (a) $ T_{1}=0.4 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.4 $; (c) $ T_{1}=0.4 $, $ T_{2}=0.3 $

      Figure 5.  The energy spectrum E of the system via the parameter ϕ, N = 17: (a) $ T_{1}=0.4 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.4 $; (c) $ T_{1}=0.4 $, $ T_{2}=0.3 $

      图  6  绘制系统能谱E与参数ϕ的物理图像, 选取晶格数N = 18 (a) T1 = 0.2, T2 = 0; (b) T1 = 0, T2 = 0.2; (c) T1 = 0.2, T2 = 0.2

      Figure 6.  The energy spectrum E of the system via the parameter ϕ, N = 18: (a) $ T_{1}=0.2 $, $ T_{2}=0 $; (b) $ T_{1}=0 $, $ T_{2}=0.2 $; (c) $ T_{1}=0.2 $, $ T_{2}=0.2 $

      图7给出了态的分布与参数ϕ和晶格数的物理图像, 选取了不同的$ T_{1} $$ T_{2} $的值, 进一步说明系统拓扑性质的特征. 从图7(a)可以发现, 在$\phi\in (0, \pi/2)$$ \phi\in(3\pi/2, 2\pi) $区域, 系统的态分布局域在第1个晶格处; 在$ \phi\in(\pi/2, 3\pi/2) $区域, 态分布在第17个晶格处. 因此, 可以通过操控相位ϕ, 使态在第1个和第17个晶格点间传递. 此外, 图7(b)图7(a)相比, 只增加$ T_{1} $的值, 发现系统在第2个和第16个晶格之间的态分布明显增加. 然而, 在图7(c)中只增加$ T_{2} $的值, 发现态分布和图7(a)一样, 可以说明单独改变$ T_{2} $不影响态的分布. 在$ T_{2}=0.3 $的基础上增加$ T_{1} $的值, 如图7(d)所示, 可以发现中间部分格点态分布更加波动.

      图  7  绘制态的分布与参数ϕ和晶格数的物理图像, 选取晶格数N = 17 (a) $ T_{1}=0 $, $ T_{2}=0 $; (b) $ T_{1}=0.6 $, $ T_{2}=0 $; (c) $ T_{1}= $$ 0 $, $ T_{2}=0.3 $; (d) $ T_{1}=0.6 $, $ T_{2}=0.3 $

      Figure 7.  The state distribution via the lattice numbers and the parameter ϕ, N = 17: (a) $ T_{1}=0 $, $ T_{2}=0 $; (b) $ T_{1}=0.6 $, $ T_{2}=0 $; (c) $ T_{1}=0 $, $ T_{2}=0.3 $; (d) $ T_{1}=0.6 $, $ T_{2}=0.3 $

      此外, 图8选取偶数晶格数, 绘制态的分布与参数ϕ和晶格数的物理图像. 在图8(a)中, 取$ T_{1}= 0.1 $$ T_{2}=0.1 $时, 在$ \phi\in (0, \pi/2) $$ \phi\in(3\pi/2, 2\pi) $区域, 可以发现态分布局域在第1个和第18个晶格. 然而, 选取$ T_{1}=0.01 $$ T_{2}=0 $时, 如图8(b)所示, 在$ \phi\in(0, \pi/2) $$ \phi\in(3\pi/2, 2\pi) $区域, 可以发现态分布局域在第1个晶格处, 当$ T_{1} $足够大时, 非平凡态会从第1晶格变化到第2晶格. 当选取$ T_{1}=0 $$ T_{2}=0.01 $时, 如图8(c)所示, 在$ \phi\in (0, \pi/2) $$ \phi\in (3\pi/2, 2\pi) $区域, 可以发现态分布局域在第18个晶格处, 继续增加$ T_{2} $, 非平凡态会从第18晶格变化到第17晶格. 这说明单独微小增加$ T_{1} $$ T_{2} $都会使边缘态只存在一侧, 而调节$ T_{1} $ =$ T_{2}=t $, 当$ t\leqslant0.31 $时, $ T_{1} $$ T_{2} $对态分布作用相互抵消, 不产生影响, 态分布仍如图8(a)所示; $ 0.31\leqslant t \leqslant0.6 $时, 随t增加会增加第2个和第17个晶格的态分布, $ t > 0.6 $时, 系统的态分布被逐渐破坏, 变得杂乱无序; 而$ T_{1} $$ T_{2} $不相等时, 如图8(d)所示, 会表现出两者中值更大项的作用影响. 因此, 可以通过操控相位ϕ, $ T_{1} $$ T_{2} $, 使态在第1个和第18个晶格点传递.

      图  8  绘制态的分布与参数ϕ和晶格数的物理图像, 选取晶格数N = 18 (a) $ T_{1}=0.1 $, $ T_{2}=0.1 $; (b) $ T_{1}=0.01 $, $ T_{2}=0 $; (c) $ T_{1}= $$ 0 $, $ T_{2}=0.01 $; (d) $ T_{1}=0.2 $, $ T_{2}=0.19 $

      Figure 8.  The state distribution via the lattice numbers and the parameter ϕ, N = 18: (a) $ T_{1}=0.1 $, $ T_{2}=0.1 $; (b) $ T_{1}= 0.01 $, $ T_{2}=0 $; (c) $ T_{1}=0 $, $ T_{2}=0.01 $; (d) $ T_{1}=0.2 $, $ T_{2}=0.19 $

    • 目前, 在实验上, 该系统的制备过程中会产生不可避免的固有缺陷, 而这会影响系统的拓扑特性. 因此, 我们在该系统的晶格中加入位缺陷势能${\text{δ}} W$, 来分析缺陷对拓扑性质的影响. 如图9(a)所示, 在第9个和第10个晶格分别加入缺陷势能${\text{δ}} W = -0.1 $, $ {\text{δ}} W=0.1 $, 发现在$ \phi\in(0, \pi/2) $$ \phi\in (3\pi/2, 2\pi) $区域, 系统能谱的零模能不再简并, 同时下移和上移, 并且诱导新的拓扑相. 然而, 如图9(b)所示, 在第9个和第10个晶格分别加入缺陷势能$ {\text{δ}} W= 0.1 $, $ {\text{δ}} W=-0.1 $, 系统能谱的零模能简并消失, 同时上移和下移, 在$ \phi=\pi/2 $$ 3\pi/2 $产生交叉点, 展现新的拓扑相. 另外, 如图9(c)所示, 当每个格点都引入相同的位缺陷时, 不会产生新的拓扑相, 只会影响能带的大小, 表现为随着${\text{δ}} W $的变化能谱整体上移或下移.

      图  9  绘制能谱E与参数ϕ的物理图像, 选取晶格数N = 18 (a) 在第9个和第10个晶格分别加入缺陷势能$ \text {δ}W=-0.1 $, $ \text {δ} W =0.1 $; (b) 在第9个和第10个晶格分别加入缺陷势能$ \text {δ} W =0.1 $, $ \text {δ} W =-0.1 $; (c) 每个晶格引入缺陷势能$ \text {δ} W=0.5 $; (d) 每个晶格引入随机位缺陷势能δW = –0.1—0.1; (e) 每个晶格引入随机位缺陷势能δW = –0.3—0.3; (f) 每个晶格引入随机位缺陷势能δW = –0.8—0.8

      Figure 9.  The energy spectrum E of the system via the parameter ϕ, N = 18: (a) Add defect potentials $ \text {δ} W=-0.1 $ and $ \text {δ} W=0.1 $ to the 9 and 10 lattices, respectively; (b) add defect potentials $ \text {δ} W=0.1 $ and $ \text {δ}W=-0.1 $ to the 9 and 10 lattices, respectively; (c) each lattice point introduces a defect potential energy $ \text {δ} W=0.5 $; (d) potential energy δW = –0.1–0.1 for the introduction of random site defects at lattice point; (e) potential energy δW = –0.3–0.3 for the introduction of random site defects at lattice point; (f) potential energy δW = –0.8–0.8 for the introduction of random site defects at lattice point

      此外, 如图9(e)图9(f)所示, 当随机的缺陷被添加其中时, 系统能带会发生振荡现象. 如果随机缺陷势能比较小, 系统的能带可以区分, 并且边缘态保持不变. 但是, 当$ \text{δ} W $超过一定范围后, 能带分布被破坏, 将会变得无序和混乱. 因此可以揭示, 并不是在任意格点加入位缺陷就会产生新的拓扑相, 以及使系统的边缘态不受影响. 另一方面, 可以调节位缺陷来产生新的拓扑相, 以及对信息的保护与传递.

      在结论之前, 简要讨论该方案的实验可行性. 值得注意的是, 超导量子电路系统现已成为研究各种量子系统的重要平台, 这源于它的可调性、可扩展性和集成性等. 在目前的实验研究中[1,1619,38], 可以根据实验参数制备超导电路晶格系统, 并调整其在可运行范围内, 比如通过调控系统中超导量子干涉装置的电容C、电感L、磁通量、电流和微波强度等, 从而操纵系统中参数周期性地变化, 使系统的边缘态分布呈现一个翻转过程, 实现量子信息的传递. 因此, 该理论方案在目前的实验条件下是可行的.

    • 本文研究了基于超导量子电路系统的一维晶格系统, 通过分析系统的能谱和边缘状态, 发现奇偶晶格数会影响系统的拓扑特性; 此外, 考虑次临近的相互作用, 发现次临近相互作用存在相互制约现象, 通过调控它们的大小, 可以调节边缘态的分布, 使晶格中的量子态发生转移. 另外, 考虑系统缺陷的影响, 发现缺陷势能比较小时, 能带变化周期稳定, 能谱产生微小波动, 并且可以区分边缘态. 因此, 该研究结果表明, 可以通过调控晶格系统的参数实现量子态的传输与转移, 在未来量子信息处理中具有广泛前景.

参考文献 (38)

目录

    /

    返回文章
    返回
