基于Unet网络的空间信道连续变量量子密钥分发参数优化方法

郑甜 陈宇杰 程锦 陈兰剑 刘奥 东晨

引用本文:
Citation:

基于Unet网络的空间信道连续变量量子密钥分发参数优化方法

郑甜, 陈宇杰, 程锦, 陈兰剑, 刘奥, 东晨

Parameter optimization method for space channel continuous-variable quantum key distribution based on Unet network

ZHENG Tian, CHEN Yujie, CHENG Jin, CHEN Lanjian, LIU Ao, DONG Chen
Article Text (iFLYTEK Translation)
PDF
HTML
导出引用
  • 空间信道连续变量量子密钥分发协议(continuous-variable quantum key distribution, CV-QKD)工作在光学衍射极限、通信距离极限、光电探测极限条件下, 协议参数(如调制方差$ {V}_{\mathrm{A}} $)的优化选择会影响协议的可行性. 而低轨卫星和地面站始终处于高速相对运动中, 可视窗口时间有限且在轨计算资源受限, 传统优化算法难以满足空间信道快速动态变化的实时优化需求. 本文提出了空间信道高斯调制CV-QKD的Unet网络参数预测优化方法, 搭建空间CV-QKD链路仿真平台, 改变轨道高度、天顶角等组合参数生成126575组训练数据集, 利用Unet网络的对称结构和特征融合能力实现近实时地预测调制方差$ {V}_{\mathrm{A}} $. 仿真结果表明Unet网络在6328组跨轨道高度(510—710 km)和过量噪声水平(0.01—0.03)的测试数据中可以达到99.25%—99.41%的预测准确率, 同时相较于局部搜索算法14754 s的基准耗时, Unet将推理时间缩短至1.08 s (加速比达1.48 × 106), 为后续空间信道CV-QKD实验的参数实时优化提供了理论支撑.
    Continuous-variable quantum key distribution (CV-QKD) has made significant progress in the field of quantum communication, operating under strict conditions such as optical diffraction limit, maximum communication distance, and photoelectric detection limit. The optimization of protocol parameters, particularly the modulation variance ($ {V}_{\mathrm{A}} $), is crucial for the feasibility of CV-QKD. However, in space-to-ground CV-QKD scenarios, the high-speed relative motion between low-earth-orbit satellites and ground stations, coupled with limited on-board computing resources, poses challenges for traditional optimization algorithms to meet the real-time demands of rapidly changing space channels.To cope with these challenges, a novel method of optimizing Gaussian-modulation CV-QKD in space channels using a Unet-based approach is proposed in this work. A comprehensive simulation platform for CV-QKD links, generating a substantial training dataset of 126575 samples by changing parameters such as orbital height and zenith angle, is developed in this work. The Unet network, renowned for its symmetric architecture and powerful feature fusion capabilities, is utilized to achieve near-real-time prediction of modulation variance. Our simulation results demonstrate the effectiveness of the proposed method, with the Unet network achieving a remarkable prediction accuracy of 99.25%—99.41% on 6328 datasets, orbital heights between 510 and 710 km, and excess noise levels between 0.01 and 0.03.Compared with the local search algorithm, which takes 14754 s, the Unet-based approach significantly reduces the inference time to just 1.08 s, representing a speed-up ratio of 1.48 × 106. These findings provide a solid theoretical foundation for optimizing real-time parameters in future space-channel CV-QKD experiments, and have made significant progress in the field of quantum communication. The proposed method not only enhances the efficiency of parameter optimization but also ensures the security and reliability of CV-QKD in dynamic space environments.

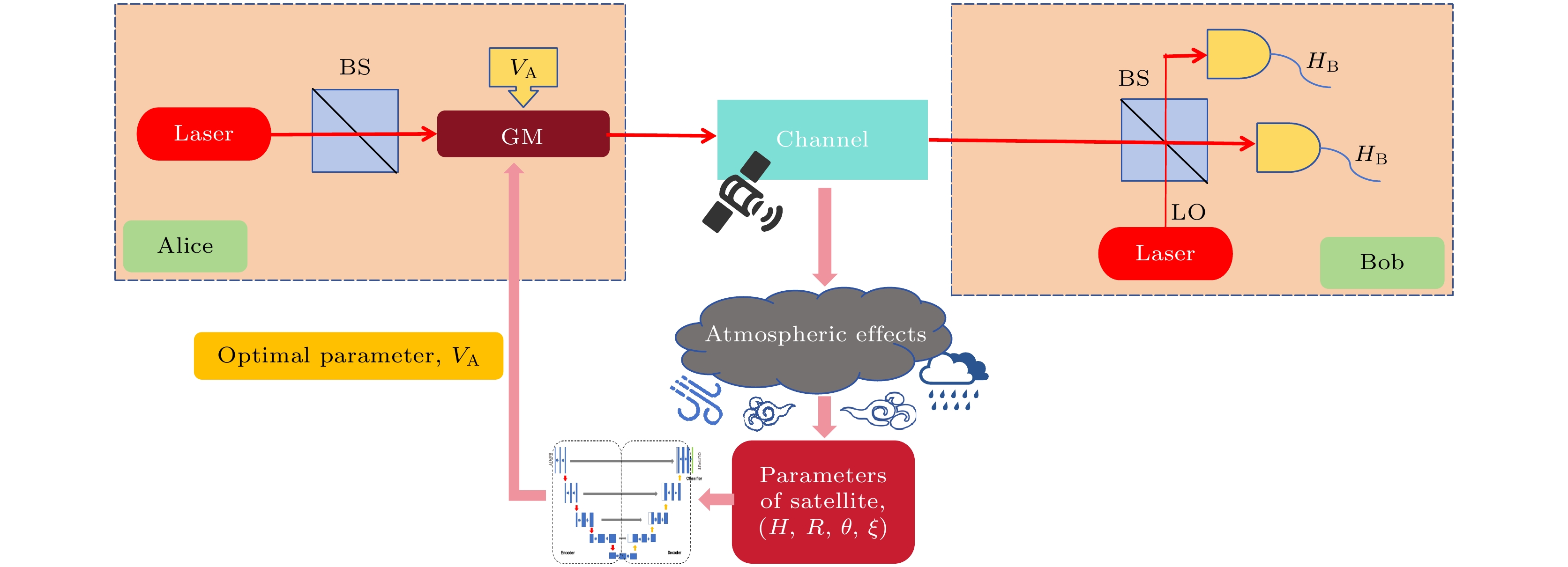

  • 图 1  基于Unet网络的自由空间高斯调制CV-QKD参数优化示意图

    Fig. 1.  Schematic diagram of parameter optimization for free-space Gaussian-modulated CV-QKD based on a Unet network.

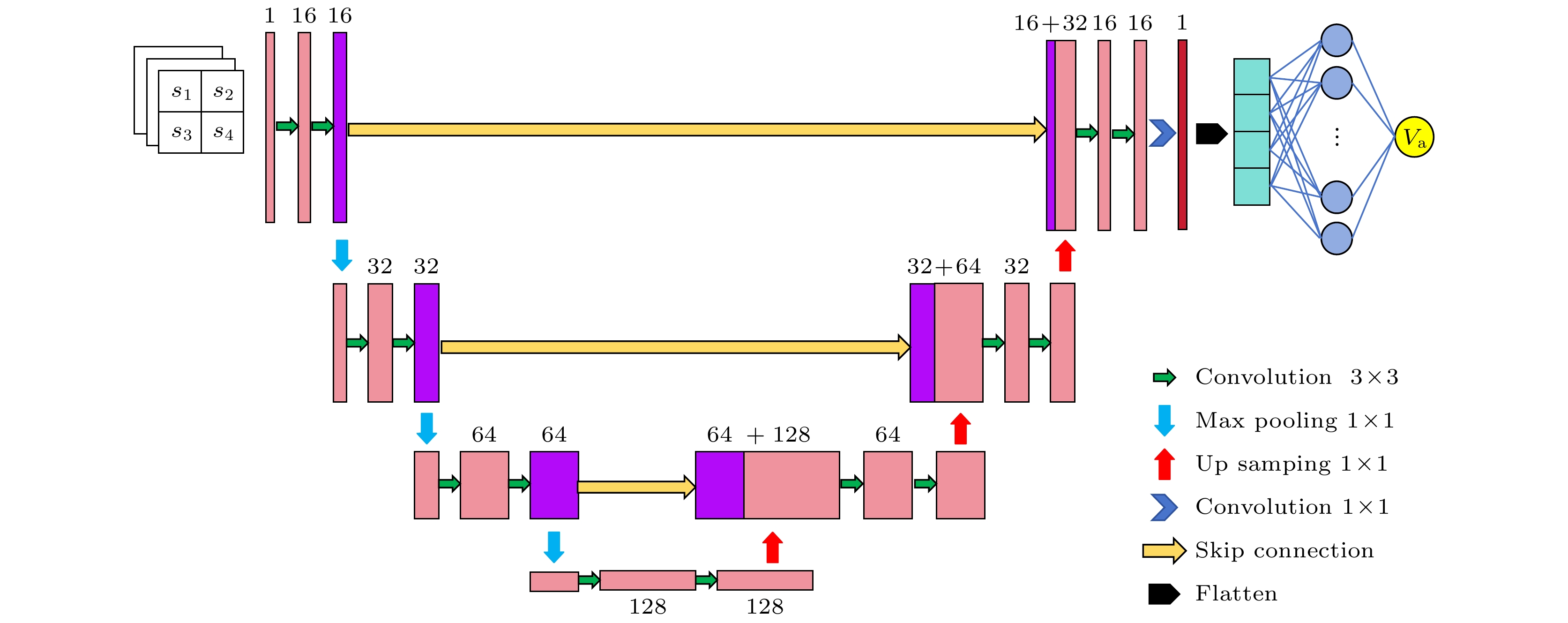

    图 2  基于Unet网络的轻量化网络结构流程

    Fig. 2.  Schematic of the lightweight network architecture based on a Unet network.

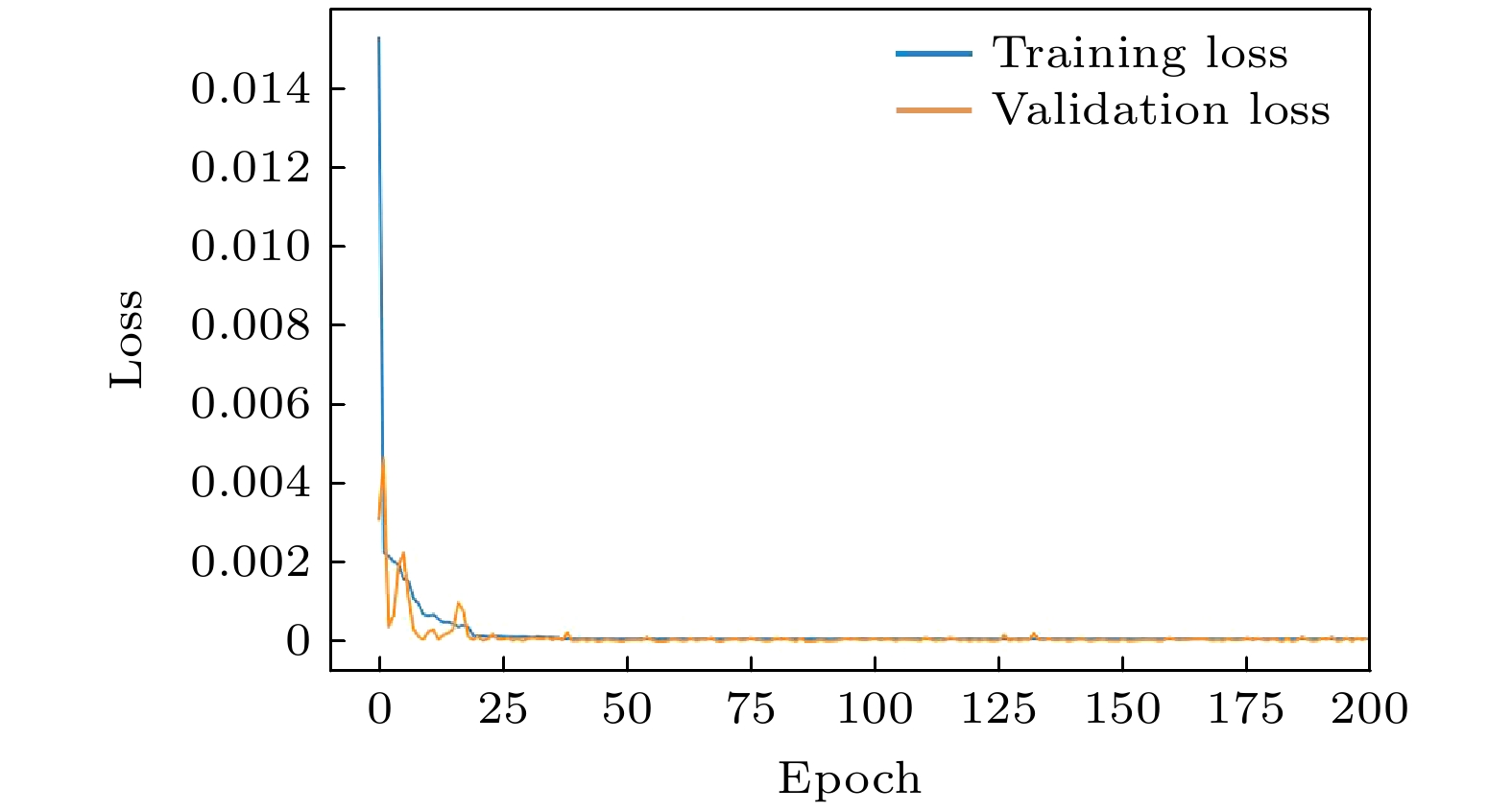

    图 3  基于Unet网络的训练和验证损失曲线

    Fig. 3.  Training and validation loss curves based on a Unet network.

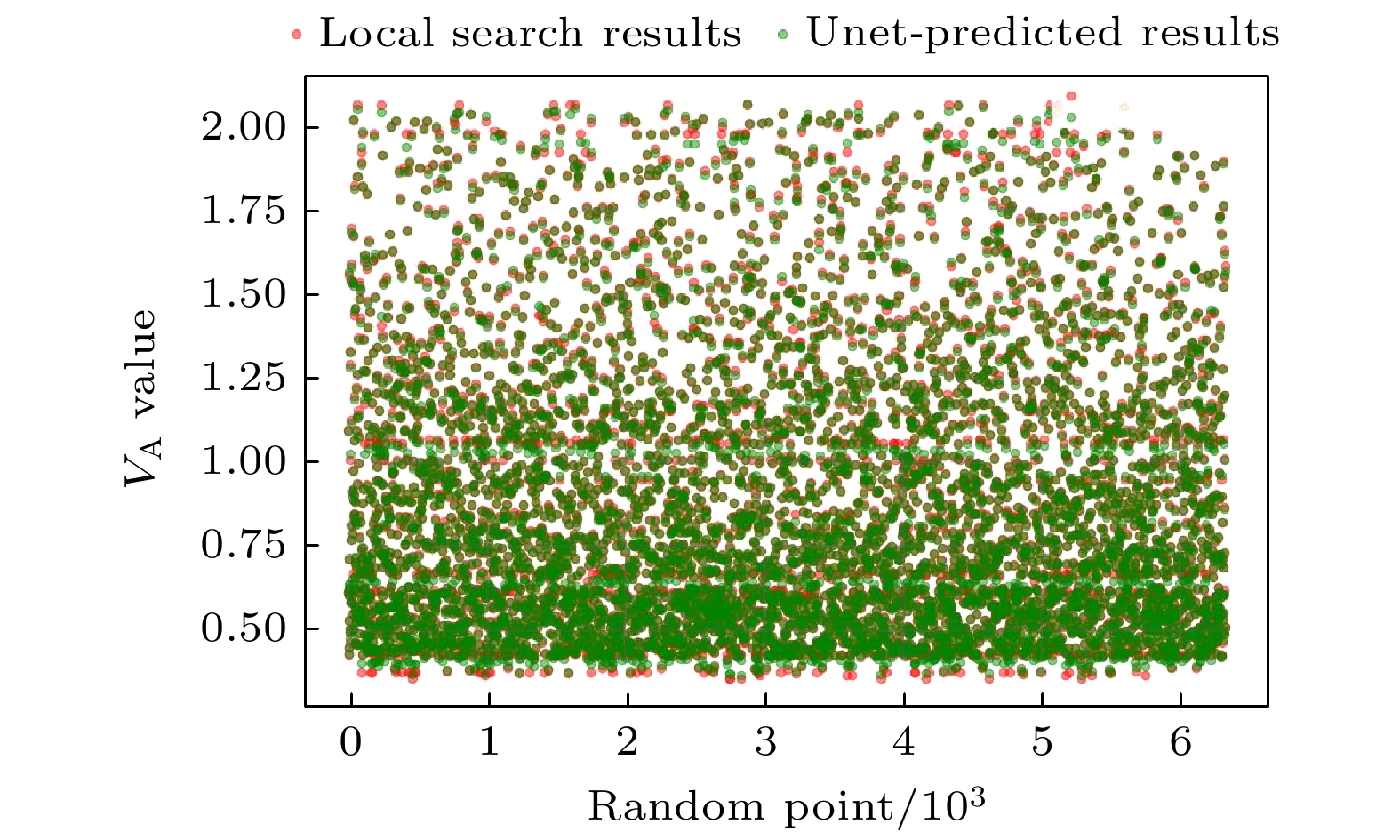

    图 4  Unet模型和传统的局部搜索算法预测$ {V}_{{\mathrm{A}}} $对比

    Fig. 4.  Comparison of predictions between the Unet model and traditional local search algorithms.

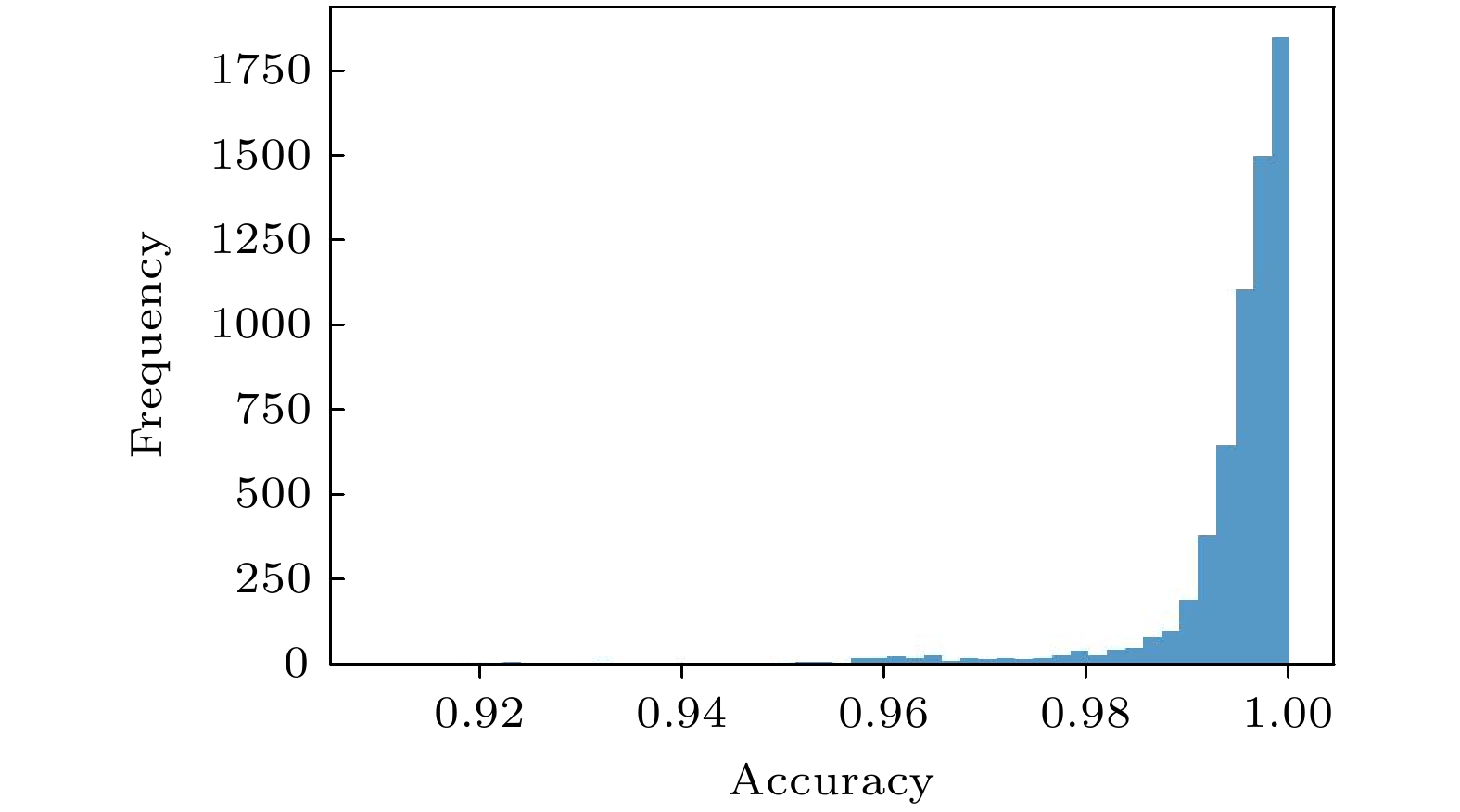

    图 5  Unet网络与局部搜索算法预测结果一致性分析

    Fig. 5.  Consistency analysis of prediction results between the Unet network and local search algorithms.

    图 6  不同过量噪声和轨道高度下不同优化方式得到的$ {V}_{\mathrm{A}} $值随通信时间的变化

    Fig. 6.  Curves of $ {V}_{\mathrm{A}} $ values over communication time under different optimization methods for various excess noise levels and orbital heights.

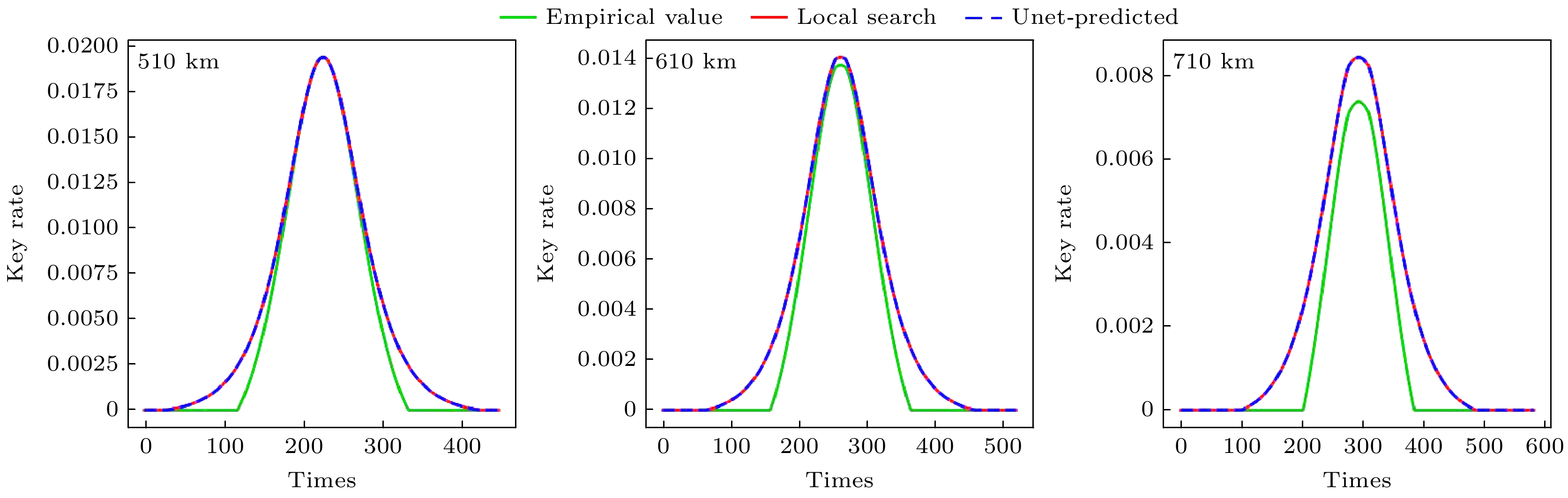

    图 7  不同轨道高度下, 不同调制方差$ {V}_{{\mathrm{A}}} $优化方法对密钥率生成的影响

    Fig. 7.  Influences of different $ {V}_{{\mathrm{A}}} $ optimization methods on key rate generation under various orbital heights.

    表 1  CelesTrak提供的两行轨道根数(TLE)数据

    Table 1.  Two-line element set (TLE) data from CelesTrak.

    参数描述数值
    历元时间数据发布日期16354.569
    轨道倾角轨道平面与赤道平面的夹角97.3698°
    升交点赤经轨道与赤道交点的经度268.1064°
    偏心率轨道椭圆程度0.0013349
    近地点幅角升交点与近地点之间的夹角175.8929°
    平近点角卫星在历元时刻的轨道位置309.019°
    历元时间数据发布日期16354.569
    下载: 导出CSV

    表 2  不同测试集在不同网络中的表现

    Table 2.  Performance of different test sets across various networks.

    SetMethod$ \xi /\mathrm{S}. \mathrm{N}. \mathrm{U} $H/kmSizeRate
    /%
    Times
    /s
    Test
    data
    local
    search
    0.01–0.03400–800632899.4114754.3
    Test
    data
    Unet0.01–0.03400–80063280.16
    Test
    orbit1
    local
    search
    0.01, 0.02,
    0.03
    51044699.361031.4
    Test
    orbit1
    Unet0.01, 0.02,
    0.03
    5104460.0113
    Test
    orbit2
    local
    search
    0.01, 0.02,
    0.03
    61051899.251185.5
    Test
    orbit2
    Unet0.01, 0.02,
    0.03
    6105180.0131
    Test
    orbit3
    local
    search
    0.01, 0.02,
    0.03
    71058299.281330.9
    Test
    orbit3
    Unet0.01, 0.02,
    0.03
    7105820.0147
    下载: 导出CSV
