离子辐照对磷烯热导率的影响及其机制分析

郑翠红 杨剑 谢国锋 周五星 欧阳滔

引用本文:
Citation:

离子辐照对磷烯热导率的影响及其机制分析

郑翠红, 杨剑, 谢国锋, 周五星, 欧阳滔

Effect of ion irradiation on thermal conductivity of phosphorene and underlying mechanism

Zheng Cui-Hong, Yang Jian, Xie Guo-Feng, Zhou Wu-Xing, Ouyang Tao
PDF
HTML
导出引用
  • 通过离子辐照产生缺陷, 可以非常有效地调控磷烯诸多物理性质. 本文应用分子动力学方法模拟离子辐照磷烯的过程, 给出了缺陷的形成概率与入射离子能量、离子种类以及离子入射角度之间的关系, 并且应用非平衡态分子动力学计算辐照后磷烯热导率的变化. 以缺陷形成概率为切入点, 系统地研究了辐照离子的能量、辐照剂量、离子的种类以及离子的入射角度对磷烯热导率的影响. 应用晶格动力学方法研究了空位缺陷对磷烯声子参与率的影响, 并计算了声子局域模式的空间分布. 基于量子微扰和键弛豫理论, 指出空位缺陷明显降低磷烯热导率的最重要物理机制是空位缺陷附近的低配位原子对声子强烈散射. 本文研究可为缺陷工程调控磷烯的热输运性质提供理论参考.
    Defects produced by ion irradiation can effectively modulate many physical properties of phosphorene. In this paper, the molecular dynamics method is used to simulate the ion irradiation process of phosphorene. The relations between the formation probability of defects and the energy of incident ions, ion species and incident angle of ions are revealed. The non-equilibrium molecular dynamics simulation is used to calculate the thermal conductivity of irradiated phosphorene. The effects of the energy of ions, the irradiation dose, the type of ions and the incident angle of ions on the thermal conductivity of phosphorene are systematically investigated. The influence of the vacancies on the phonon participation rate of phosphorene is studied by lattice dynamics method, and the spatial distribution of localized modes is demonstrated. According to the quantum-mechanical perturbation theory and bond relaxation theory, we point out that the dominant physical mechanism of vacancy defects which significantly reduce the thermal conductivity of phosphorene is the strong scattering of phonons by the low-coordinated atoms near the vacancies. This study provides a theoretical basis for tuning the heat transport properties of phosphorene by defect engineering.
      通信作者: 谢国锋, xieguofeng@hnust.cn
    • 基金项目: 国家自然科学基金(批准号: 11874145)资助的课题.
      Corresponding author: Xie Guo-Feng, xieguofeng@hnust.cn
    • Funds: Project supported by the National Natural Science Foundation of China (Grant No. 11874145)
    [1]

    Novoselov K S, Geim A K, Morozov S V, Jiang D, Zhang Y, Dubonos S V, Grigorieva S V, Firsov A A 2004 Science 306 5695

    [2]

    Qiao J, Kong X, Hu Z X, Yang F, Ji W 2014 Nat. commun. 5 4475Google Scholar

    [3]

    Xia F, Wang H, Jia Y 2014 Nat. Commun. 5 1

    [4]

    Li L, Yu Y, Ye G J, Ge Q, Ou X, Wu H, Feng D, Chen X H, Zhang Y 2014 Nat. Nanotech. 9 372

    [5]

    Zeng Y J, Feng Y X, Tang L M, Chen K Q 2021 Appl. Phys. Lett. 118 183103Google Scholar

    [6]

    Cui C, Ouyang T, Tang C, He C, Li J, Zhang C, Zhong J 2021 Carbon 176 52Google Scholar

    [7]

    Chen X K, Hu X Y, Jia P, Xie Z X, Liu J 2021 Int. J. Mech. Sci. 206 106576Google Scholar

    [8]

    Zhou W X, Cheng Y, Chen K Q, Xie G F, Wang T, Zhang G 2020 Adv. Funct. Mater. 30 1903829Google Scholar

    [9]

    Haskins J, Kınacı A, Sevik C, Sevinçli H, Cuniberti G, Cağın T 2011 Acs. Nano. 5 3779Google Scholar

    [10]

    Chen J H, Cullen W G, Jang C, Fuhrer M S, Williams E D 2009 Phys. Rev. Lett. 102 236805Google Scholar

    [11]

    Guo Y, Robertson J 2015 Sci. Rep. 5 14165Google Scholar

    [12]

    Ziletti A, Carvalho A, Campbell D K, Coker D F, Castro Neto A H 2015 Phys. Rev. Lett. 114 046801Google Scholar

    [13]

    Yuan S, Rudenko A N, Katsnelson M I 2015 Phy. Rev. B 91 115436Google Scholar

    [14]

    Qin G, Yan Q B, Qin Z, Yue S Y, Cui H J, Zheng Q R, Su G 2014 Sci. Rep. 4 6946Google Scholar

    [15]

    Ong Z Y, Cai Y, Zhang G, Zhang Y W 2014 J. Phys. Chem. C 118 43

    [16]

    Xu W, Zhu L, Cai Y, Zhang G, Li B 2015 J. Appl. Phys. 1172 14308

    [17]

    Jiang J W 2015 Nanotechnology 26 315706Google Scholar

    [18]

    Ziegler J F, Biersack J P, Littmark U 1985 The Stopping and Range of Ions in Matter (New York: Pergamon Press) pp93–129

    [19]

    Plimpton S 1995 J. Comput. Phys. 117 1Google Scholar

    [20]

    Zhang H, Zhou T, Xie G F, Cao J X, Yang Z 2014 Appl. Phys. Lett. 104 241908Google Scholar

    [21]

    Müllerplathe F 1997 J. Chem. Phys. 106 6082Google Scholar

    [22]

    Bellido E P, Seminario J M 2012 J. Phys. Chem. C 116 4044Google Scholar

    [23]

    Lehtinen O, Dumur E, Kotakoski J, Krasheninnikov A V, Nordlund K, Keinonen J 2011 Nucl. Instrum. Meth. Phys. Res. B 269 1327Google Scholar

    [24]

    Schelling P K, PhillpotS R 2001 J. Am. Ceram. Soc. 84 2997Google Scholar

    [25]

    Wang Y, Qiu B, Ruan X 2012 Appl. Phys. Lett. 101 013101Google Scholar

    [26]

    Klemens P G 1955 Proc. Phys. Soc. A 68 1113Google Scholar

    [27]

    Pauling L 1947 J. Am. Chem. Soc. 69 542Google Scholar

    [28]

    Sun C Q 2007 Prog. Solid State Chem. 35 1Google Scholar

    [29]

    Liu Y H, Yang X X, Bo M L, Zhang X, Liu X J, Sun C Q, Huang Y L 2016 J. Raman Spectrosc. 47 1304Google Scholar

    [30]

    Klemens P G 1958 Solid State Phys. 7 1

    [31]

    Huang W J, Sun R, Tao J, Menard L D, Nuzzo R G, Zuo J M 2008 Nat. Mater. 7 308Google Scholar

    [32]

    Crespi V H, Chopra N G, Cohen M L, Zettl A, Louie S G 1996 Phys. Rev. B 54 5927Google Scholar

  • 图 1  (a) 离子辐照黑磷模拟示意图, 黑色的原子层为黑磷模型, 黄色小球代表辐照的离子; (b) 计算磷烯热导率的MP模拟方法示意图

    Fig. 1.  (a) Schematic diagram of ions irradiation black phosphorus simulation, the black atomic layer is the black phosphorus model, the yellow balls represent the irradiated ions; (b) schematic diagram of MP simulation method for calculating the thermal conductivity of phosphene.

    图 2  反射、穿透以及损伤的发生概率与入射质子能量之间的关系

    Fig. 2.  Probability of occurrence versus kinetic energy of protons for reflection, transmission, and damage events.

    图 3  不同离子对磷烯造成损伤的概率与入射离子能量之间的关系

    Fig. 3.  Relationship between the probability of damage and the incident energy of different ions.

    图 4  不同入射能量下, 磷烯损伤概率与入射角度之间的关系

    Fig. 4.  Relationship between the probability of damage and the incident angle in case of different kinetic energy of protons.

    图 5  不同辐照剂量下, 磷烯热导率与入射质子能量之间的关系

    Fig. 5.  Thermal conductivity of phosphorene versus kinetic energy of incident protons at different irradiation dose.

    图 6  不同离子的辐照下, 磷烯的热导率与入射离子能量之间的关系

    Fig. 6.  Thermal conductivity of phosphorene versus kinetic energy of different ions.

    图 7  不同能量下, 磷烯的热导率与质子入射角度之间的关系

    Fig. 7.  Thermal conductivity of phosphorene versus incident angle in case of different kinetic energy of protons.

    图 8  没有缺陷的磷烯、以及空位缺陷浓度分别为1.2%和3.2%的磷烯振动模式参与率

    Fig. 8.  The participation ratios of each vibrational eigen-mode for pristine phosphorene and phosphorene with 1.2% and 3.2% vacancies.

    图 9  空位缺陷磷烯局域化振动模式的空间分布图, X, Y位置的颜色代表该位置的局域化程度

    Fig. 9.  The spatial distribution of localized modes for vacancy-defected phosphorene; the color of X, Y corresponds to the magnitude of localization at that position (X, Y ).

  • [1]

    Novoselov K S, Geim A K, Morozov S V, Jiang D, Zhang Y, Dubonos S V, Grigorieva S V, Firsov A A 2004 Science 306 5695

    [2]

    Qiao J, Kong X, Hu Z X, Yang F, Ji W 2014 Nat. commun. 5 4475Google Scholar

    [3]

    Xia F, Wang H, Jia Y 2014 Nat. Commun. 5 1

    [4]

    Li L, Yu Y, Ye G J, Ge Q, Ou X, Wu H, Feng D, Chen X H, Zhang Y 2014 Nat. Nanotech. 9 372

    [5]

    Zeng Y J, Feng Y X, Tang L M, Chen K Q 2021 Appl. Phys. Lett. 118 183103Google Scholar

    [6]

    Cui C, Ouyang T, Tang C, He C, Li J, Zhang C, Zhong J 2021 Carbon 176 52Google Scholar

    [7]

    Chen X K, Hu X Y, Jia P, Xie Z X, Liu J 2021 Int. J. Mech. Sci. 206 106576Google Scholar

    [8]

    Zhou W X, Cheng Y, Chen K Q, Xie G F, Wang T, Zhang G 2020 Adv. Funct. Mater. 30 1903829Google Scholar

    [9]

    Haskins J, Kınacı A, Sevik C, Sevinçli H, Cuniberti G, Cağın T 2011 Acs. Nano. 5 3779Google Scholar

    [10]

    Chen J H, Cullen W G, Jang C, Fuhrer M S, Williams E D 2009 Phys. Rev. Lett. 102 236805Google Scholar

    [11]

    Guo Y, Robertson J 2015 Sci. Rep. 5 14165Google Scholar

    [12]

    Ziletti A, Carvalho A, Campbell D K, Coker D F, Castro Neto A H 2015 Phys. Rev. Lett. 114 046801Google Scholar

    [13]

    Yuan S, Rudenko A N, Katsnelson M I 2015 Phy. Rev. B 91 115436Google Scholar

    [14]

    Qin G, Yan Q B, Qin Z, Yue S Y, Cui H J, Zheng Q R, Su G 2014 Sci. Rep. 4 6946Google Scholar

    [15]

    Ong Z Y, Cai Y, Zhang G, Zhang Y W 2014 J. Phys. Chem. C 118 43

    [16]

    Xu W, Zhu L, Cai Y, Zhang G, Li B 2015 J. Appl. Phys. 1172 14308

    [17]

    Jiang J W 2015 Nanotechnology 26 315706Google Scholar

    [18]

    Ziegler J F, Biersack J P, Littmark U 1985 The Stopping and Range of Ions in Matter (New York: Pergamon Press) pp93–129

    [19]

    Plimpton S 1995 J. Comput. Phys. 117 1Google Scholar

    [20]

    Zhang H, Zhou T, Xie G F, Cao J X, Yang Z 2014 Appl. Phys. Lett. 104 241908Google Scholar

    [21]

    Müllerplathe F 1997 J. Chem. Phys. 106 6082Google Scholar

    [22]

    Bellido E P, Seminario J M 2012 J. Phys. Chem. C 116 4044Google Scholar

    [23]

    Lehtinen O, Dumur E, Kotakoski J, Krasheninnikov A V, Nordlund K, Keinonen J 2011 Nucl. Instrum. Meth. Phys. Res. B 269 1327Google Scholar

    [24]

    Schelling P K, PhillpotS R 2001 J. Am. Ceram. Soc. 84 2997Google Scholar

    [25]

    Wang Y, Qiu B, Ruan X 2012 Appl. Phys. Lett. 101 013101Google Scholar

    [26]

    Klemens P G 1955 Proc. Phys. Soc. A 68 1113Google Scholar

    [27]

    Pauling L 1947 J. Am. Chem. Soc. 69 542Google Scholar

    [28]

    Sun C Q 2007 Prog. Solid State Chem. 35 1Google Scholar

    [29]

    Liu Y H, Yang X X, Bo M L, Zhang X, Liu X J, Sun C Q, Huang Y L 2016 J. Raman Spectrosc. 47 1304Google Scholar

    [30]

    Klemens P G 1958 Solid State Phys. 7 1

    [31]

    Huang W J, Sun R, Tao J, Menard L D, Nuzzo R G, Zuo J M 2008 Nat. Mater. 7 308Google Scholar

    [32]

    Crespi V H, Chopra N G, Cohen M L, Zettl A, Louie S G 1996 Phys. Rev. B 54 5927Google Scholar

  • [1] 徐驰, 万发荣. 聚变材料钨辐照后退火形成的位错环特性及inside-outside衬度分析. 物理学报, 2023, 72(5): 056801. doi: 10.7498/aps.72.20222124
    [2] 但敏, 陈伦江, 贺岩斌, 吕兴旺, 万俊豪, 张虹, 张珂嘉, 杨莹, 金凡亚. H+离子辐照Y0.5Gd0.5Ba2Cu3O7-δ超导层中的缺陷演化. 物理学报, 2023, 0(0): 0-0. doi: 10.7498/aps.72.20221612
    [3] 但敏, 陈伦江, 贺岩斌, 吕兴旺, 万俊豪, 张虹, 张珂嘉, 杨莹, 金凡亚. H+离子辐照Y0.5Gd0.5Ba2Cu3O7–δ超导层中的缺陷演化. 物理学报, 2022, 71(23): 237401. doi: 10.7498/aps.71.20221612
    [4] 刘东静, 王韶铭, 杨平. 石墨烯/碳化硅异质界面热学特性的分子动力学模拟. 物理学报, 2021, 70(18): 187302. doi: 10.7498/aps.70.20210613
    [5] 郑翠红, 杨剑, 谢国锋, 周五星, 欧阳滔. 离子辐照对磷烯热导率的影响及其机制分析. 物理学报, 2021, (): . doi: 10.7498/aps.70.20211857
    [6] 李明阳, 张雷敏, 吕沙沙, 李正操. 离子辐照和氧化对IG-110核级石墨中的点缺陷的影响. 物理学报, 2019, 68(12): 128102. doi: 10.7498/aps.68.20190371
    [7] 卞西磊, 王刚. 非晶合金的离子辐照效应. 物理学报, 2017, 66(17): 178101. doi: 10.7498/aps.66.178101
    [8] 兰生, 李焜, 高新昀. 基于分子动力学的石墨炔纳米带空位缺陷的导热特性. 物理学报, 2017, 66(13): 136801. doi: 10.7498/aps.66.136801
    [9] 法涛, 陈田祥, 韩录会, 莫川. He,Au离子辐照AuCu3致元素表面偏析. 物理学报, 2016, 65(3): 038201. doi: 10.7498/aps.65.038201
    [10] 彭亚晶, 蒋艳雪. 分子空位缺陷对环三亚甲基三硝胺含能材料几何结构、电子结构及振动特性的影响. 物理学报, 2015, 64(24): 243102. doi: 10.7498/aps.64.243102
    [11] 贺慧芳, 陈志权. 用正电子湮没研究纳米碲化铋的缺陷及其对热导率的影响. 物理学报, 2015, 64(20): 207804. doi: 10.7498/aps.64.207804
    [12] 惠治鑫, 贺鹏飞, 戴瑛, 吴艾辉. 硅功能化石墨烯热导率的分子动力学模拟. 物理学报, 2014, 63(7): 074401. doi: 10.7498/aps.63.074401
    [13] 郑伯昱, 董慧龙, 陈非凡. 基于量子修正的石墨烯纳米带热导率分子动力学表征方法. 物理学报, 2014, 63(7): 076501. doi: 10.7498/aps.63.076501
    [14] 黄丛亮, 冯妍卉, 张欣欣, 李静, 王戈, 侴爱辉. 金属纳米颗粒的热导率. 物理学报, 2013, 62(2): 026501. doi: 10.7498/aps.62.026501
    [15] 李威, 冯妍卉, 陈阳, 张欣欣. 碳纳米管中点缺陷对热导率影响的正交试验模拟分析. 物理学报, 2012, 61(13): 136102. doi: 10.7498/aps.61.136102
    [16] 杨平, 王晓亮, 李培, 王欢, 张立强, 谢方伟. 氮掺杂和空位对石墨烯纳米带热导率影响的分子动力学模拟. 物理学报, 2012, 61(7): 076501. doi: 10.7498/aps.61.076501
    [17] 徐忠锋, 刘丽莉, 赵永涛, 陈亮, 朱键, 王瑜玉, 肖国青. 不同能量的高电荷态Ar12+离子辐照对Au纳米颗粒尺寸的影响. 物理学报, 2009, 58(6): 3833-3838. doi: 10.7498/aps.58.3833
    [18] 袁剑辉, 程玉民, 张振华. 空位结构缺陷对C纳米管弹性性质的影响. 物理学报, 2009, 58(4): 2578-2584. doi: 10.7498/aps.58.2578
    [19] 覃怀莉, 薛建明, 赖江南, 王建勇, 苗 琦, 张伟明, 马 磊, 颜 莎, 赵渭江, 顾红雅, 王宇钢. 拟南芥胚的不同区域对MeV离子辐照的响应. 物理学报, 2006, 55(11): 5991-5995. doi: 10.7498/aps.55.5991
    [20] 孙友梅, 刘 杰, 张崇宏, 王志光, 金运范, 段敬来, 宋 银. 快重离子辐照聚酰亚胺潜径迹的电子能损效应. 物理学报, 2005, 54(11): 5269-5273. doi: 10.7498/aps.54.5269
计量
  • 文章访问数:  1057
  • PDF下载量:  38
  • 被引次数: 0
出版历程
  • 收稿日期:  2021-10-07
  • 修回日期:  2021-11-03
  • 上网日期:  2022-02-25
  • 刊出日期:  2022-03-05

离子辐照对磷烯热导率的影响及其机制分析

  • 1. 湖南科技大学材料科学与工程学院, 新能源储存与转换先进材料湖南省重点实验室, 湘潭 411201
  • 2. 湘潭大学物理与光电工程学院, 湘潭 411105
  • 通信作者: 谢国锋, xieguofeng@hnust.cn
    基金项目: 国家自然科学基金(批准号: 11874145)资助的课题.

摘要: 通过离子辐照产生缺陷, 可以非常有效地调控磷烯诸多物理性质. 本文应用分子动力学方法模拟离子辐照磷烯的过程, 给出了缺陷的形成概率与入射离子能量、离子种类以及离子入射角度之间的关系, 并且应用非平衡态分子动力学计算辐照后磷烯热导率的变化. 以缺陷形成概率为切入点, 系统地研究了辐照离子的能量、辐照剂量、离子的种类以及离子的入射角度对磷烯热导率的影响. 应用晶格动力学方法研究了空位缺陷对磷烯声子参与率的影响, 并计算了声子局域模式的空间分布. 基于量子微扰和键弛豫理论, 指出空位缺陷明显降低磷烯热导率的最重要物理机制是空位缺陷附近的低配位原子对声子强烈散射. 本文研究可为缺陷工程调控磷烯的热输运性质提供理论参考.

English Abstract

    • 自2004年成功制备石墨烯后[1], 氮化硼、二硫化钼、磷烯等二维材料持续成为凝聚态物理和纳米技术领域最受关注的材料[2-8]. 二维材料的诸多物理性质都可以通过各种缺陷进行调控, 即所谓的缺陷工程. 例如Haskins等[9]的研究表明当石墨烯存在浓度为0.1%的单空位或0.23%的Stone-Wales缺陷时, 石墨烯的热导率就会降低80%; Chen等[10]用500 eV的He+和Ne+离子辐照石墨烯, 产生的缺陷导致谷间散射, 极大地降低了石墨烯的电子迁移率. Guo等[11]利用密度泛函理论研究了磷烯存在单空位时其电子结构与能带的变化. Ziletti等[12]利用第一性原理发现O原子吸附在磷烯上能释放大约2 eV的能量, 使得磷烯更加稳定. Yuan等[13]研究了单层与双层磷烯在有缺陷情况下的输运和光学性质. 在磷烯的制备过程中会天然地产生空位、不规则缺陷和吸附原子等不同种类的缺陷, 除此之外还可以通过人工方法产生缺陷来调控磷烯的各种性能, 例如离子辐照方法.

      由于磷烯在纳米电子学和热电转换方面具有很大的应用前景, 磷烯的热输运性质也引起了研究人员的浓厚兴趣, 例如Qin等[14]利用第一性原理与玻尔兹曼输运方程结合, 模拟计算得出在温度为800 K、掺杂浓度为6.005 × 1019 cm–3时, 磷烯沿Armchair方向上的热电优值为0.722; 而通过在Zigzag方向上施加7%的拉伸应变后, 在同样的掺杂浓度下, 其热电优值变为0.866. Ong等[15]在室温下模拟计算得出磷烯两个方向上的热导率大约相差40%, 同时也发现可以通过施加应变来调节磷烯热导率的各向异性. Xu等[16]通过模拟计算出磷烯热导率在Zigzag和Armchair方向上热导率分别为152.7 W/mK和33.0 W/mK; 而其在这两个方向的声子平均自由程分别为141.4 nm和43.4 nm. 离子辐照对磷烯结构的损伤, 以及辐照产生的缺陷对磷烯热导率的影响及其机制分析, 对于缺陷工程调控磷烯热输运性质具有重要的研究意义, 然而目前相关工作还鲜见报道. 本文应用分子动力学方法, 系统地研究辐照离子的入射能量、辐照剂量、离子种类以及入射角度对磷烯热导率的影响, 应用晶格动力学和键弛豫理论揭示离子辐照导致热导率变化的物理机制.

    • 本文中所辐照的磷烯模型大小为6 nm×40 nm, 包含6600个磷原子, 磷烯位于XY平面, X方向和Y方向设定其边界为周期性边界条件, 左右两端固定, 在室温下, 先在等温等压系综(NPT)下进行弛豫, 然后转换到微正则系综(NVE)下进行辐照, 在弛豫过程中分子动力学时间步长为0.5 fs. 辐照离子初始分布在磷烯模型上方5 nm的位置处. 模拟离子辐照的过程中, 为了确保在原子间相互作用势函数的截断半径之内, 离子运动经过充分多的步数, 离子运动的时间步长随着它的初始速度而变化, 标准是: 以一定初速度运动的离子, 在一个时间步长内运动的距离不超过0.01 Å (1 Å = 0.1 nm).

      磷烯的P-P原子之间采用的是Stillinger-Weber(SW)势函数, 这种势函数已经广泛应用于研究纳米材料性能的分子动力学模拟, SW势表达式为

      $ E = \sum\limits_i {\sum\limits_{j > i} {{\phi _2}({r_{ij}}) + } } \sum\limits_i {\sum\limits_{j \ne i} {\sum\limits_{k > j} {{\phi _3}({r_{ij}},{r_{ik}},{\theta _{ijk}})} } } \text{, } $

      其中${\phi }_{2}$是二体项, ${\phi }_{3}$是三体项, SW势参数来自Jiang[17]的研究, 其工作表明用这一套势参数计算得到的声子谱与第一性原理的计算结果能很好地吻合, 可以比较准确地预测磷烯的热学性能. 模拟中辐照离子与P原子之间采用的是ZBL势[18]. ZBL势是屏蔽的库仑排斥势, 其表达式为

      $ E_{ij}^{{\text{ZBL}}} = \frac{1}{{4{\text{π }}{\varepsilon _0}}}\frac{{{Z_i}{Z_j}{e^2}}}{{{r_{ij}}}}\phi \left(\frac{{{r_{ij}}}}{a}\right), $

      其中$ {Z}_{i} $$ {Z}_{j} $是指两个发生相互作用原子的核电荷数, $ e $是电子电荷, $ {\epsilon }_{0} $是真空中的介电常数, $\phi$是库仑势的屏蔽函数. ZBL势在两个原子非常靠近的情况下提供了非常强的排斥作用, 是辐照过程分子动力学模拟最常用的作用势. 本工作应用的分子动力学软件为LAMMPS[19].

      由于受到高能离子轰击, 磷烯纳米带的温度很高, 辐照过程结束后, 磷烯纳米带需要经过长时间的缓慢退火, 直至室温300 K. 退火完成之后, 就可以进行热导率的计算. 本文应用非平衡态分子动力学[20]模拟计算磷烯的热导率, 采用Muller-Plathe (MP)方法[21], 如图1所示, 首先定义一个模拟盒子, 在X轴方向上设定为周期性边界条件, 将整个模拟盒子沿X轴平均分成N等份, 并且将第一段定义为冷端, 第N/2+1段定义为热端. MP方法是每隔一段时间, 就将冷端最热的原子和热端最冷的原子进行交换, 通过这样的能量交换, 使得冷端温度降低, 热端温度升高, 形成温度差, 热量就会由热端通过模型流向冷端, 当交换的能量和热流达到平衡时, 在模型上建立起了一个稳定的温度梯度, 其热导率计算的公式为

      $ \kappa = - \frac{Q}{{2tA \cdot \partial T/\partial X}} \text{, } $

      式中, 由于热流在X方向的对称性, 存在因数2, t是模拟时间, $ A=W\times h $是指模型的横截面积, W是模型的宽度, h是单层磷烯的厚度, 取值为5.24 Å[17], Q是在模拟时间内通过横截面积的总能量, $ \partial T/\partial X $X轴的温度梯度.

      图  1  (a) 离子辐照黑磷模拟示意图, 黑色的原子层为黑磷模型, 黄色小球代表辐照的离子; (b) 计算磷烯热导率的MP模拟方法示意图

      Figure 1.  (a) Schematic diagram of ions irradiation black phosphorus simulation, the black atomic layer is the black phosphorus model, the yellow balls represent the irradiated ions; (b) schematic diagram of MP simulation method for calculating the thermal conductivity of phosphene.

    • 首先模拟入射能量在0—200 keV之间的质子对磷烯进行辐照, 质子入射方向垂直于磷烯表面. 模拟结果表明, 单个质子对磷烯进行辐照会随机产生三种情况: 1)质子被磷烯反射回来; 2)质子击出P原子形成空位缺陷, 对磷烯造成损伤; 3)质子直接穿透磷烯, 没有击出P原子. 对每个确定的质子入射能量, 通过50次随机的辐照模拟(入射质子的初始位置随机分布), 然后对其进行数学统计, 得到上述三种事件的发生概率与入射质子能量之间的关系, 如图2所示. 当入射能量在0—3 eV之间, 辐照的质子全部被反射, 随着能量的增大, 反射的概率快速下降, 当能量高于300 eV后, 其反射的概率为0. 穿透的概率则与反射的概率相反, 在0—3 eV之间, 穿透的概率为0, 随着能量的增大, 穿透的概率逐渐的增大, 当入射能量超过50 eV后, 穿透事件发生的概率要大于其他事件, 并且随着能量的增大, 其概率逐渐接近于1. 当入射质子的能量低于3 eV, 质子的能量太小, 不足以克服P原子之间的SW势垒, 所以无法击出P原子; 当入射质子的能量高于3 eV, 质子通过碰撞传递给P原子的能量可以克服P原子的位移阈能, 从而击出P原子, 形成空位缺陷, 这种损伤事件在30 eV左右达到峰值, 之后随着能量的增大, 其损伤的概率缓慢地减小, 这是因为质子能量增大, 质子快速穿透磷烯, 位移截面变小, 与P原子碰撞时间变短, 传递给P原子的能量减小. 在其他二维单层材料, 例如石墨烯[22]和六角氮化硼[23]的辐照模拟中, 也发现了缺陷形成概率与入射离子能量相似的变化规律. 通过可视化工具VMD发现辐照产生的空位缺陷绝大部分是单空位缺陷, 双空位和更复杂的空位缺陷比例很少.

      图  2  反射、穿透以及损伤的发生概率与入射质子能量之间的关系

      Figure 2.  Probability of occurrence versus kinetic energy of protons for reflection, transmission, and damage events.

      继续采用He+, Ne+, Ar+ 离子对磷烯进行辐照, 然后对比不同离子对磷烯产生损伤事件的概率, 如图3所示. 可以看到, 在0—3 eV之间, 其对磷烯的损伤概率基本为0, H+与He+在30 eV左右对磷烯的损伤概率到达一个峰值; 在10—80 eV之间Ne+对磷烯的损伤概率都处于一个峰值, 而Ar+对磷烯的损伤概率峰值对应的入射离子能量在10—200 eV. 随着入射离子能量进一步增大, 其损伤概率则是逐渐减小. 同时在图3中也可以看出, 相同入射能量的离子辐照磷烯, 重离子的辐照损伤概率大于轻离子. 随着入射离子质量的增大, 其对磷烯造成损伤的概率峰值也增大, 例如在Ne+以及Ar+辐照下, 其损伤概率峰值达到了1. 这是因为在相同的入射能量下, 入射离子的质量越大, 其动量也越大, 通过弹性碰撞传递给P原子的动量越多, 而且离子质量越大, 其核电荷数越大, 根据(2)式的ZBL势, 则离子与磷烯原子之间的排斥力也越大.

      图  3  不同离子对磷烯造成损伤的概率与入射离子能量之间的关系

      Figure 3.  Relationship between the probability of damage and the incident energy of different ions.

      在离子辐照磷烯的过程中(见3.1节), 离子都是垂直入射, 入射角度对磷烯损伤概率的影响如图4所示, 入射离子为质子. 离子入射角度定义为离子的初始运动方向与磷烯表面法线的夹角, 即离子的速度与Z轴的夹角. 图4表明对于不同能量的质子, 入射角度对缺陷形成概率的影响是不同的. 当质子的能量为30 eV时, 在垂直入射附近, 缺陷形成概率达到峰值, 随着入射角度的增大, 损伤概率不断减小; 当质子能量为700 eV时, 损伤概率随着入射角度的增大呈现台阶状的增大; 当质子能量进一步增大为6500 eV时, 入射角度对损伤概率的影响进一步减小, 在0°—60°, 损伤概率几乎与入射角度无关, 当入射角大于60°, 损伤概率随入射角增大有比较明显的增大.

      图  4  不同入射能量下, 磷烯损伤概率与入射角度之间的关系

      Figure 4.  Relationship between the probability of damage and the incident angle in case of different kinetic energy of protons.

      接下来定量研究入射离子的能量、辐照剂量、离子种类以及入射角度对磷烯纳米带热导率的影响. 由于热导率会随着空位缺陷的增大而减小, 所以各种辐照参数对热导率的影响可以从缺陷形成概率入手加以解释. 图5给出了不同辐照剂量下磷烯纳米带热导率与入射质子能量之间的关系, 辐照产生的空位缺陷显著地降低了磷烯的热导率. 此外还表明, 在相同能量质子的辐照下, 磷烯的热导率会随着质子辐照剂量的增大而减小. 质子辐照剂量越大, 磷烯产生的空位缺陷就越多, 所以声子散射更加频繁, 热导率降低越多. 在相同的辐照剂量下, 当入射质子能量很小的情况下, 磷烯的热导率基本保持不变, 当入射质子能量大于某个阈值, 热导率随着入射质子能量的增大而迅速减小, 在到达某一个能量时, 磷烯的热导率降到最小值, 之后磷烯的热导率随入射离子能量的增大而增大. 这个现象可以用图2所示的缺陷形成概率很好地解释, 当质子入射能量小于阈值, 没有形成空位缺陷, 而当能量大于阈值的情况下, 质子辐照磷烯所产生的空位缺陷数目随着入射能量的增大而增大, 当到达某一个能量时, 磷烯的空位缺陷数目达到最大值, 之后随着能量的增大, 质子的穿透概率不断增大, 而缺陷形成概率减小, 其对磷烯产生的空位缺陷数目相应地减少.

      图  5  不同辐照剂量下, 磷烯热导率与入射质子能量之间的关系

      Figure 5.  Thermal conductivity of phosphorene versus kinetic energy of incident protons at different irradiation dose.

      图6给出了相同辐照剂量、不同离子的辐照下, 磷烯的热导率与入射离子能量之间的关系. 离子是垂直入射, 辐照剂量为4$ \times $1012 ions/cm2. 可以看出, 在相同的入射离子能量下, 磷烯的热导率随着入射离子质量的增大而减小. 这个现象同样可以用缺陷形成概率很好地解释, 不同离子对磷烯造成损伤概率与入射离子能量之间的关系(见图3), 机理前面已经分析, 不再赘述.

      图  6  不同离子的辐照下, 磷烯的热导率与入射离子能量之间的关系

      Figure 6.  Thermal conductivity of phosphorene versus kinetic energy of different ions.

      图7给出了磷烯的热导率与质子入射角度之间的关系. 当入射质子能量为30 eV时, 随着入射角度的增大, 磷烯的热导率不断增大; 当入射质子能量为700 eV时, 情况则完全不同, 随着入射角度的增大, 磷烯的热导率呈现出一个台阶式的降低; 当质子入射能量进一步增大到6500 eV时, 质子入射角度对磷烯热导率的影响比低能质子的影响小得多. 不同能量下, 质子入射角度对磷烯热导率的影响是不同的, 这与图4所示的入射角度对缺陷形成概率的影响基本吻合.

      图  7  不同能量下, 磷烯的热导率与质子入射角度之间的关系

      Figure 7.  Thermal conductivity of phosphorene versus incident angle in case of different kinetic energy of protons.

    • 为了更好地阐述空位缺陷降低热导率的物理机制, 先应用晶格动力学方法对磷烯进行声子振动模式分析. 原子简正振动模式解的表达式为${u_{i\alpha , \lambda }} = $$ 1/(\sqrt {{m_i}} {\varepsilon _{i\alpha , \lambda }}) \cdot {{\text{e}}^{{\text{i}}{\omega _\lambda }t}}$, 通过求解力常数矩阵的特征值方程, 就可以得出磷烯简正振动模式的特征频率和特征向量,

      $ \omega _\lambda ^2{\varepsilon _{i\alpha ,\lambda }} = \sum\nolimits_{j\beta } {{\varPhi _{i\alpha ,j}}_\beta {\varepsilon _{j\beta ,\lambda }}} \text{, } $

      其中$ \omega $代表简正振动模式的特征频率, $\varepsilon $代表特征向量, ${\varPhi }$代表力常数矩阵, 其表达式为

      $ {\varPhi _{i\alpha ,j\beta }} = \frac{1}{{\sqrt {{m_i}{m_j}} }}\frac{{{\partial ^2}V}}{{\partial {u_{i\alpha }}\partial {u_{j\beta }}}} \text{, } $

      $ {u}_{i\alpha } $是原子i在笛卡尔坐标系$ \alpha $方向上移动的距离, $ {m}_{i} $是指第i个原子的质量, 式中的V指的是整个系统中的总势能. 对于任意一个简正振动模式$ \lambda $, 可以用振动模式参与率$ {p_\lambda } $来衡量原子参与特定振动模式的概率, 其定义式为[24]

      $ p_\lambda ^{ - 1} = N\mathop \sum \limits_i {\left(\mathop \sum \limits_\alpha \varepsilon _{i\alpha ,\lambda }^*{\varepsilon _{i\alpha ,\lambda }}\right)^2}\text{, } $

      其中, N代表参与计算的原子总数. $ {p_\lambda } $处于0—1之间, 作为声子是否处于空间局域态的判据, $ {p_\lambda } $越小, 表明声子局域化程度越高, 热导率越低, 不利于声子的传输和热量的传导.

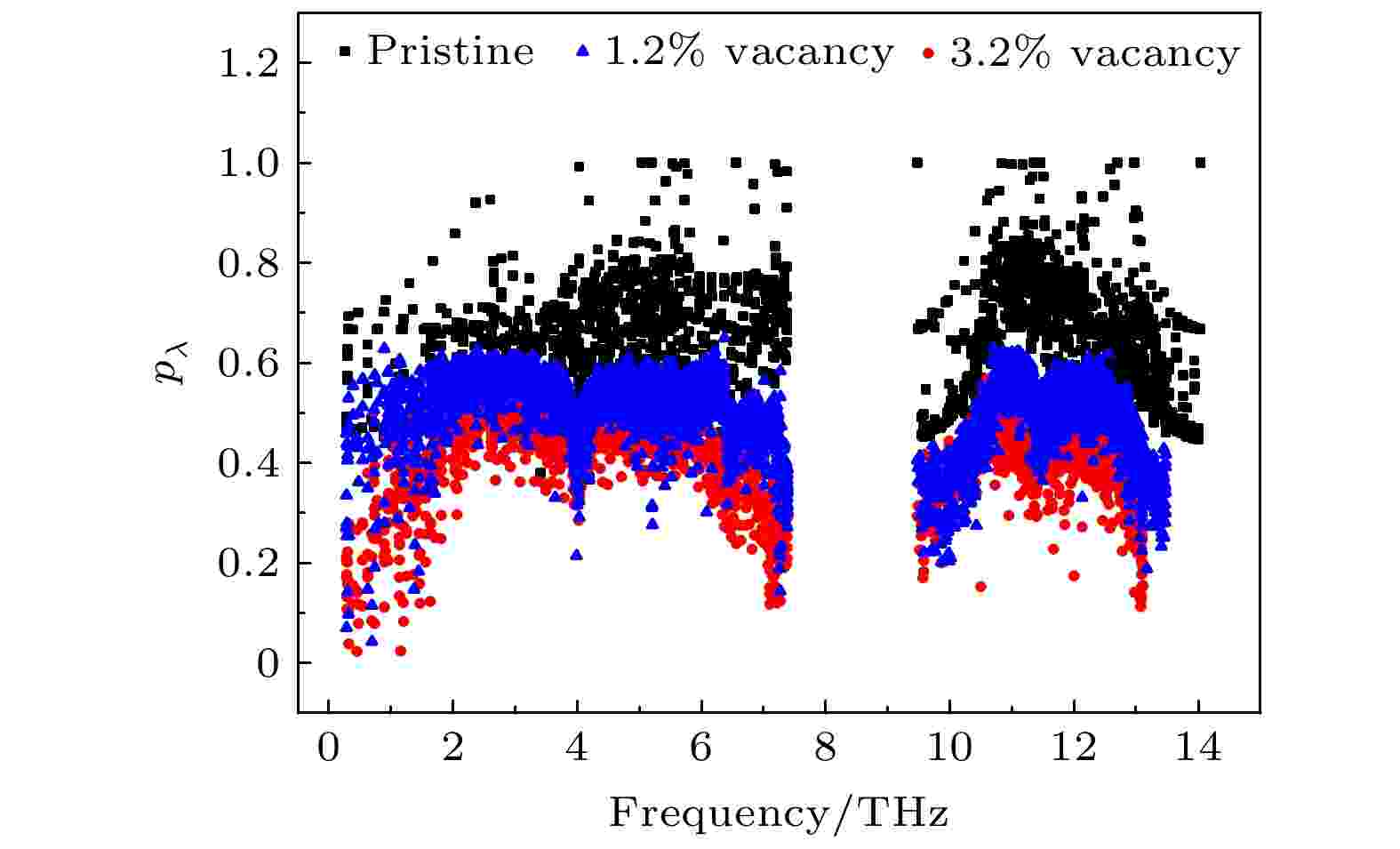

      图8显示了没有缺陷的磷烯、以及空位缺陷浓度分别为1.2%和3.2%的磷烯振动模式参与率. 空位缺陷显著地抑制了振动模式参与率, 从而有效降低了磷烯的热导率. 图8还表明空位缺陷浓度越大, 其对振动模式参与率的抑制作用就更加明显.

      图  8  没有缺陷的磷烯、以及空位缺陷浓度分别为1.2%和3.2%的磷烯振动模式参与率

      Figure 8.  The participation ratios of each vibrational eigen-mode for pristine phosphorene and phosphorene with 1.2% and 3.2% vacancies.

      磷烯中的空位缺陷降低了振动模式参与率, 表明部分声子在输运过程中发生了局域化现象, 局域化振动模式分布的表达式为[25]

      $ {\phi _\varGamma }(i) = \displaystyle\frac{{ \displaystyle\sum\limits_{\lambda \in \varGamma } \displaystyle\sum\limits_\alpha \varepsilon _{i\alpha ,\lambda }^*{\varepsilon _{i\alpha ,\lambda }}}}{{\displaystyle\sum\limits_j \displaystyle\sum\limits_{\lambda \in \varGamma } \displaystyle\sum\limits_\alpha \varepsilon _{j\alpha ,\lambda }^*{\varepsilon_{j\alpha ,\lambda }}}}\text{, } $

      其中$\varGamma =\left\{\lambda :{p}_{\lambda } < {p}_{\mathrm{c}}\right\}$表示局域模式的集合, $ {p}_{\mathrm{c}} $是衡量振动模式是否局域化的标准, 通常设定局域化的标准为$ {p}_{\lambda } < 0.2 $. ${\phi _\varGamma }(i)$表征局域化振动模式在第i个原子所在空间位置的局域化程度, 该值越大则局域化程度越高. 图9表示有空位缺陷磷烯的局域化振动模式在空间的分布情况, 每一个圆点代表一个P原子的位置, 虚线圆点代表空位缺陷的位置, 不同颜色代表了在该原子位置上局域化振动模式的局域化程度. 可以明显看出, 局域化振动模式主要分布在空位缺陷最近邻原子的位置, 这表明空位缺陷周边的低配位原子对声子产生了强烈的散射. 应用键弛豫理论和量子微扰理论进一步解释空位缺陷周边的低配位原子对声子产生强烈散射的原因.

      图  9  空位缺陷磷烯局域化振动模式的空间分布图, X, Y位置的颜色代表该位置的局域化程度

      Figure 9.  The spatial distribution of localized modes for vacancy-defected phosphorene; the color of X, Y corresponds to the magnitude of localization at that position (X, Y ).

      Klemens[26]应用微扰理论给出了声子-空位缺陷散射率,

      $ \tau _{\text{V}}^{ - 1} = x{\left( {\frac{{\Delta M}}{M}} \right)^2}\frac{{\text{π }}}{2}\frac{{{\omega ^2}g\left( \omega \right)}}{G} , $

      式中, $ x $表示空位浓度, 对于空位缺陷来说, ${{\Delta M}/M} = - {M_{\text{a}}} M - 2$, 其中, $ M $是分子的平均质量, $ {M_{\text{a}}} $是缺失原子的质量, –2代表缺失的键造成的影响, (8)式可以写成$ \tau _{\text{V}}^{ - 1} = 14.13 x{{{\omega ^2}g(\omega )} \mathord{\left/ {\vphantom {{{\omega ^2}g(\omega )} G}} \right. } G} $. Klemens[26]的理论忽略了一个事实, 即空位缺陷周边的原子由于配位数降低导致力常数变化, 从而对系统能量产生微扰, 由此产生对声子的散射. Pauling[27]指出低配位数原子键长变短, 键能增强. 基于此, Sun[28]提出BOLS(bond-order-length-strength)键弛豫理论, 给出了键收缩系数($ {C_Z} $)和键能($ {E_z} $)与原子配位数的函数关系,

      $ \left\{ {\begin{aligned} & {{C_Z} = {{{d_Z}} {{d_0} = {2{\left\{ {1 + \exp \left[ {{{\left( {12 - z} \right)} {\left( {8z} \right)}}} \right]} \right\},}}}}} \\ & {E_z} = c_z^{ - m}{E_{\text{b}}}, \end{aligned}} \right. $

      式中z是有效配位数, $ {d_z} $是键长, Eb$ {d_0} $分别是体材料的单键能和键长. 在BOLS理论中, 体材料的z均为12, m是一个与材料有关的参数, 对于磷烯m = 4.6 [29]. 根据量纲分析, 原子间的力常数与键长和键能有关, 配位数为$ z $的原子力常数如下[28]:

      $ {k_z} = \frac{{{{\text{d}}^2}u\left( r \right)}}{{{\text{d}}{r^2}}}\Big| {_{r = {d_z}}} \propto \frac{{{E_z}}}{{d_z^2}}, $

      配位数为z的原子从体系中移出形成一个单空位, 那么它的周围有z个低配位原子, 其配位数变为z – 1, 这些低配位原子由于键长变短键能增强, 导致力常数增大, 由(9), (10)式联立得到,

      $\begin{split} \frac{{\delta k}}{k} =\;& \frac{{{k_{z - 1}} - {k_z}}}{{{k_z}}} = \frac{{{E_{z - 1}}d_z^2}}{{{E_z}d_{z - 1}^2}} - 1 = {\left(\frac{{{C_{z - 1}}}}{{{C_z}}}\right)^{ - (m + 2)}} - 1\\ =\;& {\left(\frac{{1 + {{\text{e}}^{\tfrac{{12 - z}}{{8z}}}}}}{{1 + {{\text{e}}^{\tfrac{{13 - z}}{{8z - 8}}}}}}\right)^{ - (m + 2)}} - 1,\\[-15pt]\end{split} $

      其中, $ {k_{z - 1}} $是空位缺陷附近配位数为$ z - 1 $的原子力常数, $\delta k$是力常数的增量.

      力常数的改变会使得体系的势能产生变化, 根据量子微扰理论, 力常数缺陷对声子的散射率为[30]

      $ \tau _{\text{A}}^{ - 1} = {x_{\text{A}}}{\left(\frac{{\delta k}}{k}\right)^2}4{\text{π }}\frac{{{\omega ^2}g(\omega )}}{G}, $

      其中${x_{\text{A}}}$是力常数缺陷的浓度, 由于每个单空位缺陷周围有z个低配位原子, 所以${x_{\text{A}}} = zx$, $x$是单空位缺陷的浓度. 将磷烯的配位数$z = 3$代入(11)式和(12)式, 得到$\tau _{\text{A}}^{ - 1} = 121.08 x{{{\omega ^2}g(\omega )} \mathord{\left/ {\vphantom {{{\omega ^2}g(\omega )} G}} \right. } G}$, 与(8)式相比, 发现$\tau _{\text{A}}^{ - 1}$$\tau _{\text{V}}^{ - 1}$将近大了一个数量级, 这表明对于磷烯而言, 空位缺陷周边的低配位原子对声子的散射比空位缺陷的散射强烈很多, 是导致热导率明显降低的最重要机制, 这就解释了图9所示磷烯局域化振动模式主要分布在空位缺陷最近邻原子的位置. 在低维材料中, 低配位原子的键长和键能明显变化, 不但有理论预测, 实验上也给出了明确的证据. 例如Huang等[31]利用纳米区域相干电子衍射技术研究Au纳米晶的表面结构, 观测到了配位相关的原子键长收缩; Crespi等[32]通过对碳纳米管的电子辐照发现破坏配位数为3的C—C键所需能量为5.67 eV, 而破坏碳纳米管空位缺陷周边配位数为2的C—C键所需能量为7.50 eV, 显著高于前者.

    • 缺陷是调控磷烯热导率的重要方法, 而离子辐照则是产生缺陷的重要手段. 本文通过分子动力学模拟了离子辐照磷烯的过程, 发现离子辐照会使磷烯产生单空位为主的缺陷; 定量研究了辐照离子的能量、辐照剂量、离子种类以及离子的入射角度对磷烯热导率的影响, 用这些因素对缺陷形成概率的影响可以很好地解释它们对磷烯热导率的影响; 通过晶格动力学计算, 发现空位缺陷导致磷烯的本征振动模式发生了局域化, 并且发现在空位相邻的低配位原子的位置上声子的局域化程度非常高. 基于量子微扰理论与键弛豫理论, 可认为空位缺陷周边的低配位原子由于键长和键能显著变化对体系能量产生微扰, 从而对声子产生强烈散射, 是空位缺陷有效降低磷烯热导率的最重要物理机制. 本文的研究不但有助于理解离子辐照对磷烯热导率产生影响的物理机制, 也有助于通过缺陷工程来调控磷烯热输运性能.

参考文献 (32)

目录

    /

    返回文章
    返回
