减小边缘复合助力28%效率的四端钙钛矿/硅叠层太阳能电池

方正 张飞 秦校军 杨柳 靳永斌 周养盈 王兴涛 刘云 谢立强 魏展画

引用本文:
Citation:

减小边缘复合助力28%效率的四端钙钛矿/硅叠层太阳能电池

方正, 张飞, 秦校军, 杨柳, 靳永斌, 周养盈, 王兴涛, 刘云, 谢立强, 魏展画

Four-terminal perovskite/silicon series solar cells with 28% efficiency achieved by suppressing edge recombination

Fang Zheng, Zhang Fei, Qin Xiao-Jun, Yang Liu, Jin Yong-Bin, Zhou Yang-Ying, Wang Xing-Tao, Liu Yun, Xie Li-Qiang, Wei Zhan-Hua
PDF
HTML
导出引用
  • 钙钛矿/硅叠层太阳能电池由于能突破单结太阳能电池的效率极限而吸引了广泛的研究兴趣. 然而, 在将商业化的大面积硅电池切割为实验室所需的平方厘米级的小面积电池时, 会造成显著的效率下降, 限制了叠层电池的性能. 为了消除传统的激光切割法造成的热损伤和热传导, 减少切割后的异质结硅电池的非辐射复合, 本工作采用砂轮划片这一冷加工方法, 对异质结硅电池进行切割. 与采用激光切割法得到的器件相比, 冷加工法得到的异质结硅电池的截面损伤小, 非辐射复合得到显著抑制, 器件的开路电压和填充因子均得到提高, 平均光电转换效率提高了1%. 将得到的硅电池与正式半透明钙钛矿太阳能电池进行机械堆叠, 获得了效率超过28%的四端钙钛矿/硅叠层太阳能电池.
    Although the commercial application of solar cells pursues scalable and large-area devices, small-area solar cells on a scale of several centimeters possess many advantages such as low fabrication cost and facile high-throughput screening in the research laboratory. Most emerging photovoltaic technology starts from the studying of small-area devices. Recently, perovskite/silicon tandem solar cells have aroused extensive research interest because they can break through the radiative efficiency limit of single-junction solar cells. However, when commercial large-area silicon cells are cut into small pieces with a few squared centimeters in area for laboratory use, there occurs a significant efficiency loss, limiting the performance of tandem cells. Herein, to eliminate the thermal damage caused by the traditional laser cutting method and also reduce the non-radiative recombination of heterojunction silicon cells after being cut, a cold-manufacturing method of grinding wheel dicing is used to cut heterojunction silicon cells. This method is realized by high-speed mechanical grinding accompanied by liquid washing, which avoids damaging the edge of solar cell caused by heat. Compared with the device cut by laser, the heterojunction silicon cells cut by the cold-manufacturing method exhibit less cross-sectional damage. The measurements by scanning electron microscopy (SEM) and three-dimensional optical profilometer reveal that the morphology of the device edge is smoother than the counterpart cut by laser. Device physics measurements including electrochemical impedance spectrum(EIS), dark current-voltage curves, transient photovoltage (TPV), transient photocurrent (TPC), and the dependence of short-circuit current density and open-circuit voltage on light intensity reveal that the cold-manufacturing method can significantly prevent the heterojunction silicon cells from non-radiatively recombining after being cut. These results indicate that the edge-recombination of the silicon solar cells cut by grinding wheels is reduced compared with that cut by laser. As a result, statistical analysis of the device performance reveals that both the open-circuit voltage and fill factor of the device are improved, and the average photoelectric conversion efficiency increases by an absolute efficiency of ~1%. Stacking the obtained silicon cells with the normal transparent perovskite solar cells, the obtained four-terminal perovskite/silicon tandem solar cells deliver an efficiency of over 28%. This work emphasizes the importance of reducing efficiency loss during manufacturing the heterojunction silicon solar cell in fabricating high-performance silicon-based tandem solar cells.
      通信作者: 秦校军, xj_qin@qny.chng.com.cn ; 谢立强, lqxie@hqu.edu.cn ; 魏展画, weizhanhua@hqu.edu.cn
    • 基金项目: 区域创新发展联合基金重点项目(批准号: U21A2078)和国家自然科学基金(批准号: 22179042)资助的课题.
      Corresponding author: Qin Xiao-Jun, xj_qin@qny.chng.com.cn ; Xie Li-Qiang, lqxie@hqu.edu.cn ; Wei Zhan-Hua, weizhanhua@hqu.edu.cn
    • Funds: Project supported by the Joint Funds of the National Natural Science Foundation of China (Grant No. U21A2078) and the National Natural Science Foundation of China (Grant No. 22179042).
    [1]

    Binetti S, Acciarri M, Le Donne A, Morgano M, Jestin Y 2013 Int. J. Photoenergy 2013 249502Google Scholar

    [2]

    Yoshikawa K, Kawasaki H, Yoshida W, Irie T, Konishi K, Nakano K, Uto T, Adachi D, Kanematsu M, Uzu H, Yamamoto K 2017 Nat. Energy 2 17032Google Scholar

    [3]

    Andreani L C, Bozzola A, Kowalczewski P, Liscidini M, Redorici L 2019 Adv. Phys. X. 4 1548305Google Scholar

    [4]

    Kojima A, Teshima K, Shirai Y, Miyasaka T 2009 J. Am. Chem. Soc. 131 6050Google Scholar

    [5]

    Lee M M, Teuscher J, Miyasaka T, Murakami T N, Snaith H J 2012 Science 338 643Google Scholar

    [6]

    Yang W S, Noh J H, Jeon N J, Kim Y C, Ryu S, Seo J, Seok S I 2015 Science 348 1234Google Scholar

    [7]

    Jiang Q, Zhao Y, Zhang X, Yang X, Chen Y, Chu Z, Ye Q, Li X, Yin Z, You J 2019 Nat. Photonics 13 460Google Scholar

    [8]

    National Renewable Energy Laboratory 2022 Research Cell Efficienc Recordshttps://www.nrel.gov/pv/cell-efficiency.html (accessed December, 2022)

    [9]

    Wang R, Huang T, Xue J, Tong J, Zhu K, Yang Y 2021 Nat. Photonics 15 411Google Scholar

    [10]

    Polman A, Knight M, Garnett E C, Ehrler B, Sinke W C 2016 Science 352 aad4424Google Scholar

    [11]

    Jošt M, Kegelmann L, Korte L, Albrecht S 2020 Adv. Energy Mater. 10 1904102Google Scholar

    [12]

    Liu N, Wang L, Xu F, Wu J, Song T, Chen Q 2020 Front. Chem. 8 603375Google Scholar

    [13]

    Aydin E, Allen T G, De Bastiani M, Xu L, Ávila J, Salvador M, Van Kerschaver E, De Wolf S 2020 Nat. Energy 5 851Google Scholar

    [14]

    Fu F, Li J, Yang T C-J, Liang H, Faes A, Jeangros Q, Ballif C, Hou Y 2022 Adv. Mater. 34 2106540Google Scholar

    [15]

    Coletti G, Luxembourg S L, Geerligs L J, et al. 2020 ACS Energy Lett. 5 1676Google Scholar

    [16]

    Kothandaraman R K, Jiang Y, Feurer T, Tiwari A N, Fu F 2020 Small Methods 4 2000395Google Scholar

    [17]

    Leijtens T, Bush K A, Prasanna R, McGehee M D 2018 Nat. Energy 3 828Google Scholar

    [18]

    Kim C U, Jung E D, Noh Y W, Seo S K, Choi Y, Park H, Song M H, Choi K J 2021 EcoMat 3 e12084Google Scholar

    [19]

    Chen C, Song Z, Xiao C, Awni R A, Yao C, Shrestha N, Li C, Bista S S, Zhang Y, Chen L, Ellingson R J, Jiang C-S, Al-Jassim M, Fang G, Yan Y 2020 ACS Energy Lett. 5 2560Google Scholar

    [20]

    Wang D, Guo H, Wu X, Deng X, Li F, Li Z, Lin F, Zhu Z, Zhang Y, Xu B, Jen A K-Y 2022 Adv. Funct. Mater. 32 2107359Google Scholar

    [21]

    Chen B, Baek S-W, Hou Y, Aydin E, et al. 2020 Nat. Commun. 11 1257Google Scholar

    [22]

    Ying Z, Yang X, Zheng J, Zhu Y, Xiu J, Chen W, Shou C, Sheng J, Zeng Y, Yan B, Pan H, Ye J, He Z 2021 J. Mater. Chem. A 9 12009Google Scholar

    [23]

    Wang Z, Zhu X, Zuo S, Chen M, Zhang C, Wang C, Ren X, Yang Z, Liu Z, Xu X, Chang Q, Yang S, Meng F, Liu Z, Yuan N, Ding J, Liu S, Yang D 2020 Adv. Funct. Mater. 30 1908298Google Scholar

    [24]

    Tong J, Jiang Q, Zhang F, Kang S B, Kim D H, Zhu K 2020 ACS Energy Lett. 6 232Google Scholar

    [25]

    Anaya M, Lozano G, Calvo M E, Míguez H 2017 Joule 1 769Google Scholar

    [26]

    Chen B, Ren N, Li Y, Yan L, Mazumdar S, Zhao Y, Zhang X 2021 Adv. Energy Mater. 11 2100856Google Scholar

    [27]

    王其, 延玲玲, 陈兵兵, 李仁杰, 王三龙, 王鹏阳, 黄茜, 许盛之, 侯国付, 陈新亮, 李跃龙, 丁毅, 张德坤, 王广才, 赵颖, 张晓丹 2021 物理学报 70 057802Google Scholar

    Wang Q, Yan L L, Chen B B, Li R J, Wang S L, Wang P Y, Hang Q, Xu S Z, Hou G F, Chen X L, Li Y L, Ding Y, Zhang D K, Wang G C, Zhao Y, Zhang X D 2021 Acta Phys. Sin. 70 057802Google Scholar

    [28]

    Chen K C, Su Y K, Lin C L, Hsu H C 2011 J. Lightwave Technol. 29 1907Google Scholar

    [29]

    Rauscher P, Hauptmann J, Beyer E 2013 Phys. Procedia 41 312Google Scholar

    [30]

    Park J, Dao V A, Kim S, Pham D P, Kim S, Le A H T, Kang J, Yi J 2018 Sci. Rep. 8 15386Google Scholar

    [31]

    Li M, Chen J, Lin Q, Wu Y, Mu D 2019 Diam. Relat. Mater. 97 107440Google Scholar

    [32]

    Gurevich E L, Gurevich S V 2014 Appl. Surf. Sci. 302 118Google Scholar

    [33]

    He Z, Xiong J, Dai Q, Yang B, Zhang J, Xiao S 2020 Nanoscale 12 6767Google Scholar

    [34]

    Lian X, Chen J, Shan S, Wu G, Chen H 2020 ACS Appl. Mater. Interfaces 12 46340Google Scholar

  • 图 1  (a) HIT电池的结构示意图; (b) HIT电池切割前后示意图; (c)—(f) 激光切割优化后的器件性能 (c)VOC, (d) JSC, (e) FF, (f) PCE

    Fig. 1.  (a) The structure of HIT silicon solar cell; (b) optical image of HIT silicon solar cell before and after cutting; (c)–(f) device performance after laser cutting: (c)VOC, (d) JSC, (e) FF, (f) PCE.

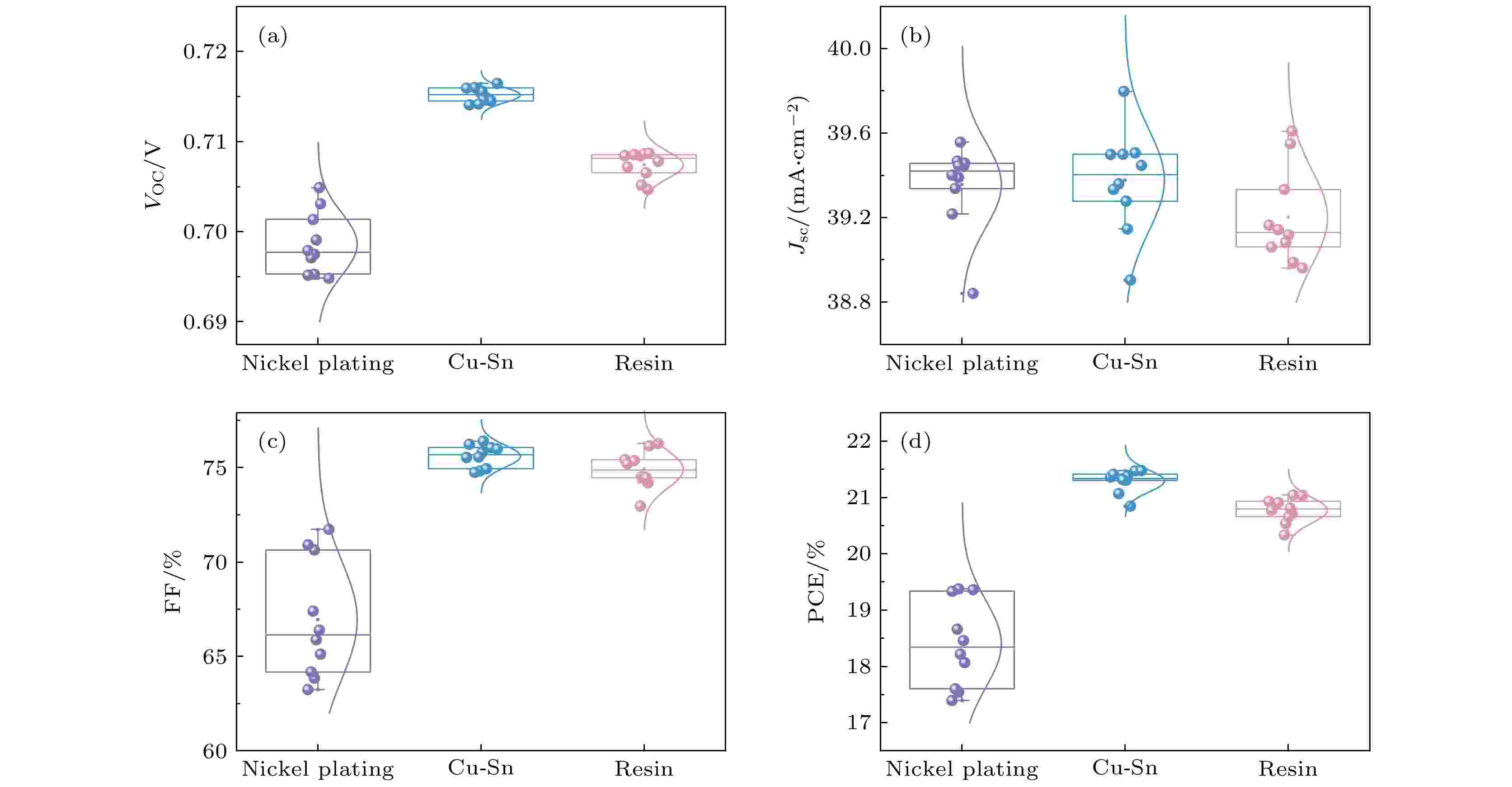

    图 2  砂轮黏合剂的种类对切割后HIT电池性能的影响 (a)VOC; (b) JSC; (c) FF; (d) PCE

    Fig. 2.  The influence of different grinding wheel adhesives on the performance of HIT silicon cells after cutting: (a) VOC; (b) JSC; (c) FF; (d) PCE.

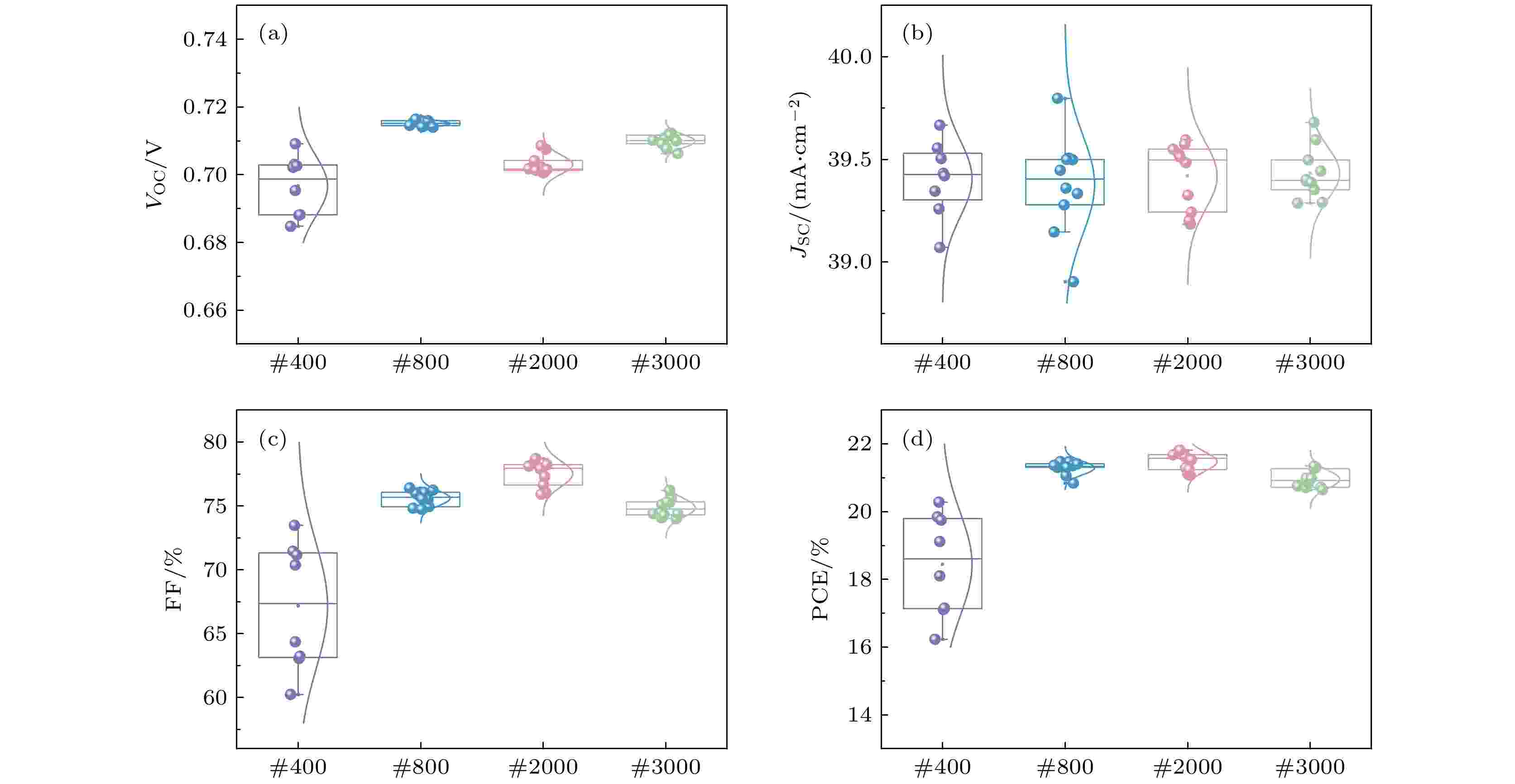

    图 3  Cu-Sn刀具中金刚石磨粒的粒度对切割后HIT电池性能的影响 (a) VOC; (b) JSC; (c) FF; (d) PCE

    Fig. 3.  Influence of diamond particle size in Cu-Sn cutter on the performance of HIT silicon solar cell after cutting: (a) VOC; (b) JSC; (c) FF; (d) PCE.

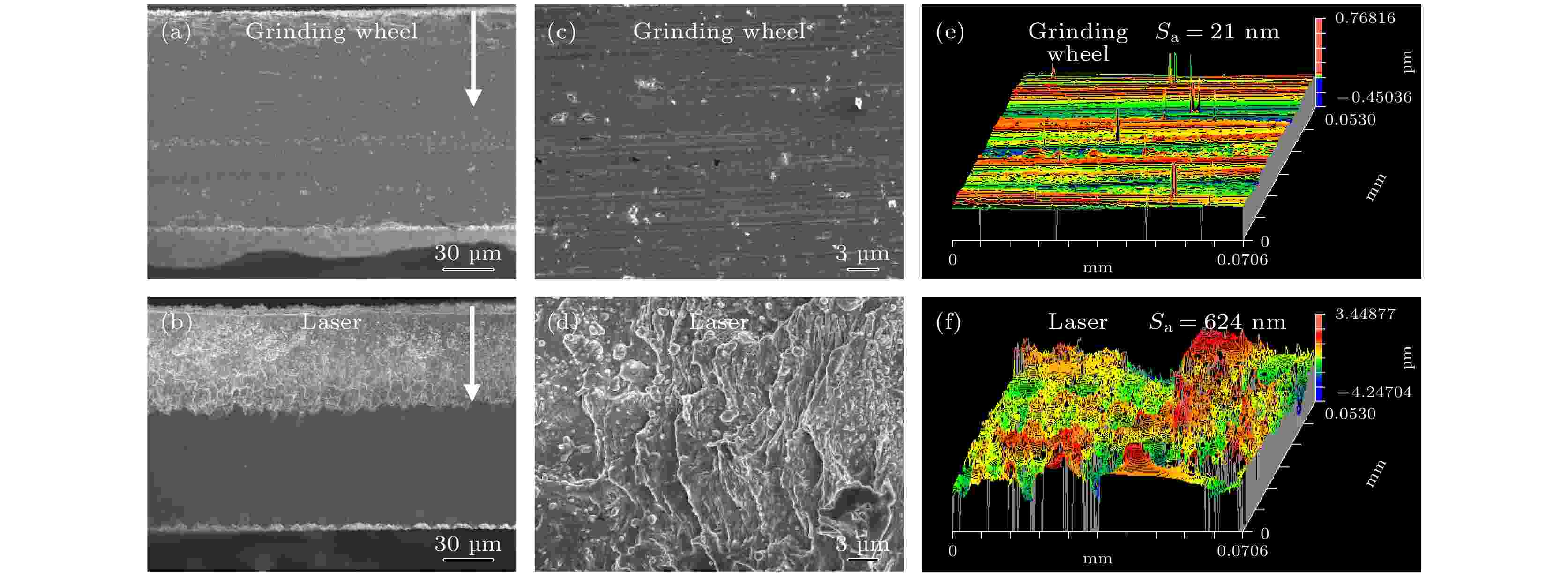

    图 4  砂轮划片机切割与激光切割后HIT电池截面形貌和粗糙度对比 (a), (b)截面形貌; (c), (d)截面局部放大图; (e), (f)三维轮廓图

    Fig. 4.  Comparison of cross-sectional SEM images and roughness of HIT silicon solar cell after grinding wheel and laser cutting: (a), (b) Cross-sectional morphology; (c), (d) partial magnification of cross-section morphology; (e), (f) 3 D outline of the cross-section.

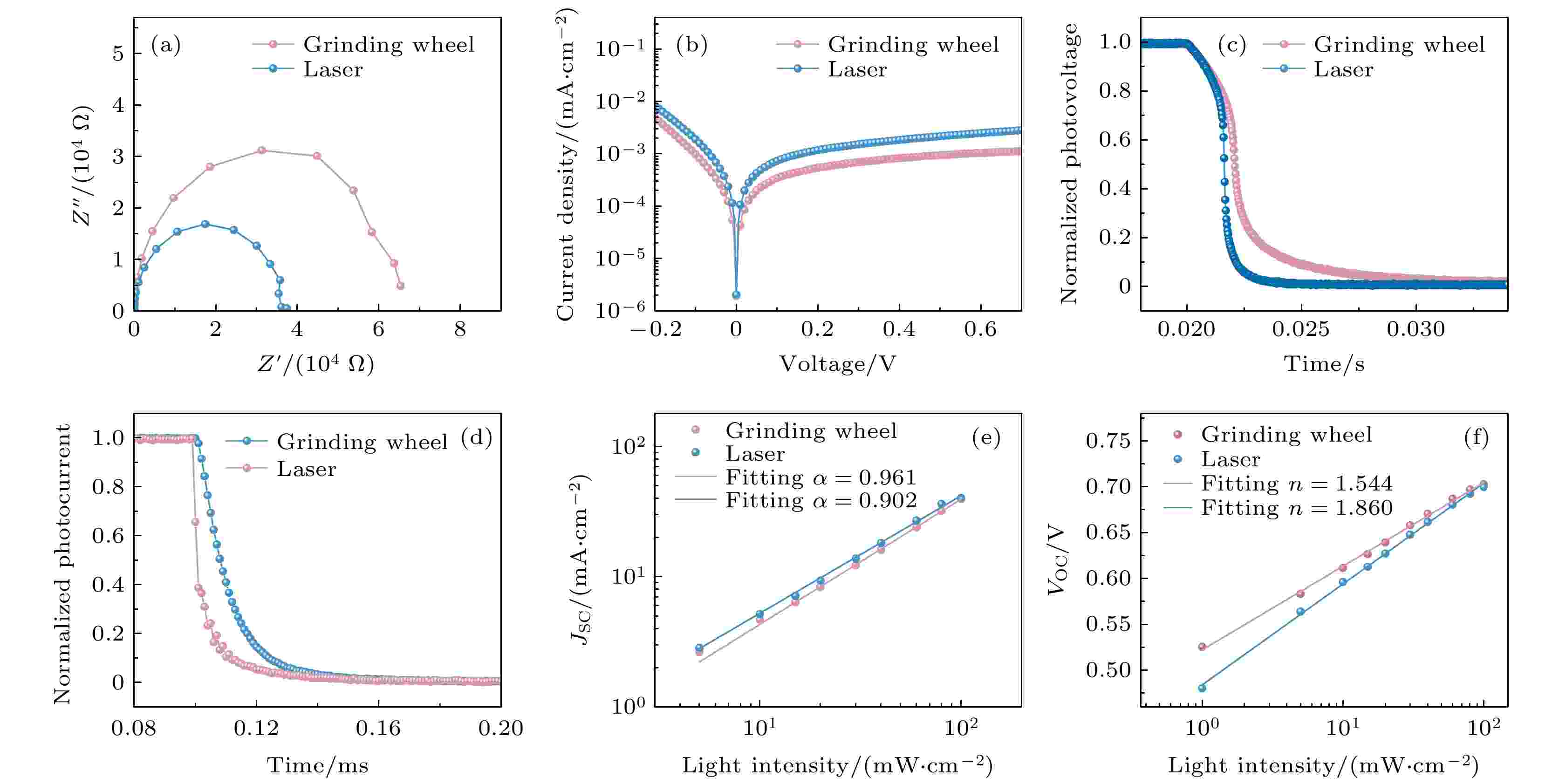

    图 5  切割后HIT电池的载流子复合动力学 (a) 在0.05 V偏压和黑暗条件下测得器件EIS; (b) 器件的暗态J-V曲线; (c) 瞬态光电压; (d) 瞬态光电流; (e) 短路电流密度与光强的关系; (f)开路电压与光强的关系

    Fig. 5.  Charge recombination kinetics of silicon solar cells after cutting: (a) Electrochemical impedance spectra of devices measured in the dark at 0.05 V bias; (b) dark J-V curves of the devices; (c) TPV; (d) TPC; (e) relationship between JSC and light intensity; (f) relationship between VOC and light intensity.

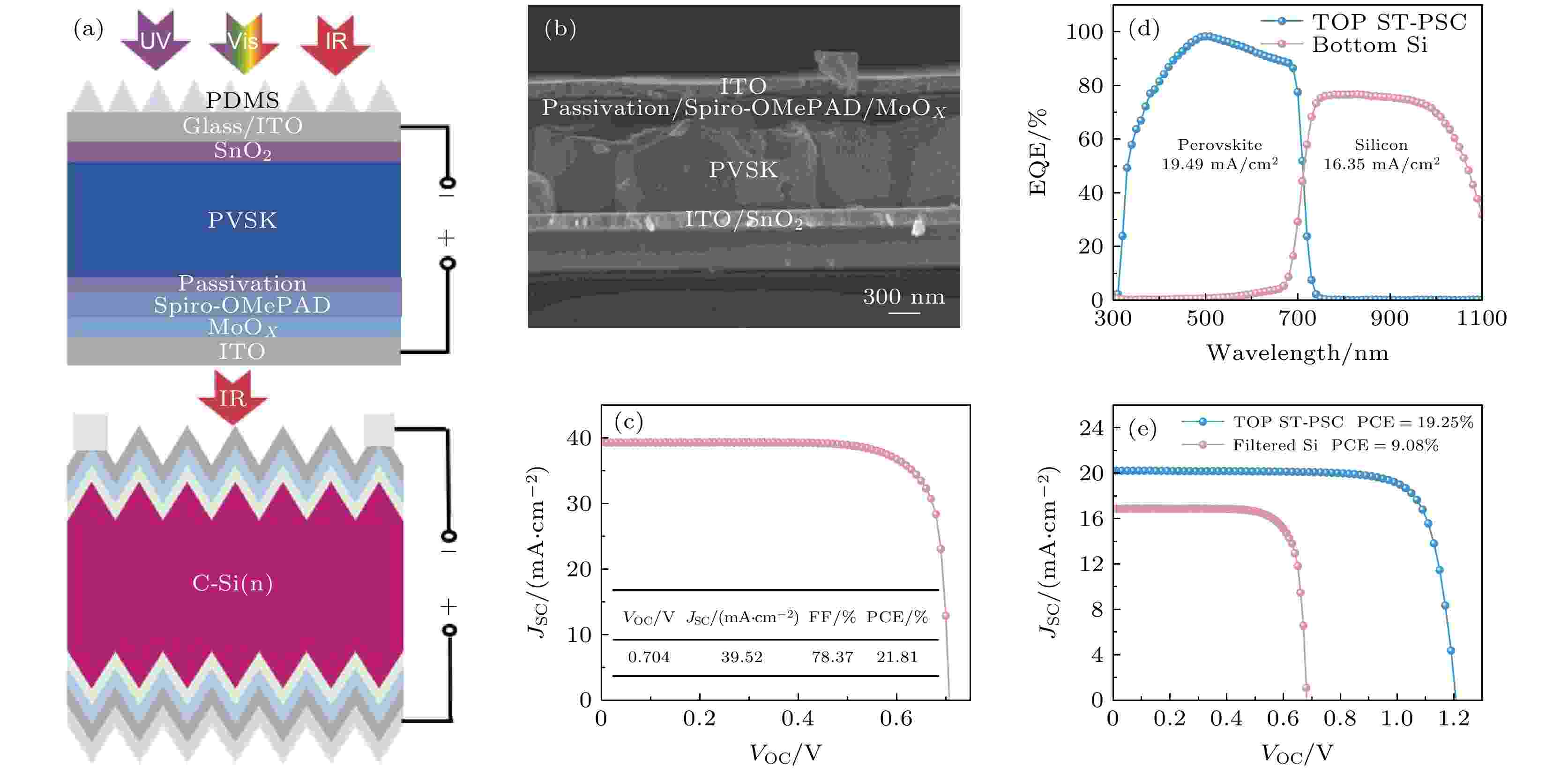

    图 6  (a) 4T-TSCs结构示意图; (b) ST-PSCs的截面SEM形貌; (c) 切割后HIT硅电池的J-V曲线; (d) 4T-TSCs的EQE曲线; (e) 4T-TSCs的J-V曲线

    Fig. 6.  (a) Schematic diagram of the structure of 4T-TSCs; (b) cross-sectional SEM image of ST-PSC; (c) J-V curve of HIT silicon solar cell after cutting; (d) EQE curves of 4T-TSCs; (e) J-V curves of 4T-TSCs.

    表 1  切割前与不同激光功率切割后对应HIT电池的最优性能

    Table 1.  Optimal performance of HIT silicon solar cell before and after cutting with different laser power.

    Laser
    power
    VOC/VJSC/(mA·cm–2)FF/%PCE/%
    Before
    cutting
    0.73139.4682.6123.83
    9 W0.70338.7974.3620.29
    12 W0.70139.2775.8320.88
    15 W0.69739.6273.9020.41
    18 W0.69939.5374.2420.52
    下载: 导出CSV

    表 2  不同砂轮黏合剂所对应切割后HIT电池最优器件的性能

    Table 2.  Optimal performance of HIT silicon solar cell after cutting with different grinding wheel adhesives.

    AdhesivesJSC /(mA·cm–2)VOC /VFF/%PCE /%
    Nickel plating39.450.69570.6419.37
    Cu-Sn39.470.71675.9821.47
    resin38.980.70976.1521.04
    下载: 导出CSV

    表 3  Cu-Sn刀具中金刚石磨粒的粒度对应切割后HIT电池最优器件的性能

    Table 3.  The influence of the size of diamond abrasive in Cu-Sn cutter on the performance of HIT silicon solar cells after cutting.

    Particle sizeVOC/VJSC /(mA·cm–2)FF/%PCE/%
    #4000.70339.2373.4820.28
    #8000.71639.4575.9821.47
    #20000.70439.5278.3721.81
    #30000.71239.3576.2121.34
    下载: 导出CSV

    表 4  4 T-TSCs的详细J-V参数

    Table 4.  Detailed J-V parameters of 4 T-TSCs.

    DeviceVOC/VJSC/
    (mA·cm–2)
    FF/%PCE/%
    Silicon cell (filtered by
    ST-PSC)
    0.68016.8779.049.08
    ST-PSCs1.20720.2278.8119.25
    4 T-TSCs28.33
    下载: 导出CSV
  • [1]

    Binetti S, Acciarri M, Le Donne A, Morgano M, Jestin Y 2013 Int. J. Photoenergy 2013 249502Google Scholar

    [2]

    Yoshikawa K, Kawasaki H, Yoshida W, Irie T, Konishi K, Nakano K, Uto T, Adachi D, Kanematsu M, Uzu H, Yamamoto K 2017 Nat. Energy 2 17032Google Scholar

    [3]

    Andreani L C, Bozzola A, Kowalczewski P, Liscidini M, Redorici L 2019 Adv. Phys. X. 4 1548305Google Scholar

    [4]

    Kojima A, Teshima K, Shirai Y, Miyasaka T 2009 J. Am. Chem. Soc. 131 6050Google Scholar

    [5]

    Lee M M, Teuscher J, Miyasaka T, Murakami T N, Snaith H J 2012 Science 338 643Google Scholar

    [6]

    Yang W S, Noh J H, Jeon N J, Kim Y C, Ryu S, Seo J, Seok S I 2015 Science 348 1234Google Scholar

    [7]

    Jiang Q, Zhao Y, Zhang X, Yang X, Chen Y, Chu Z, Ye Q, Li X, Yin Z, You J 2019 Nat. Photonics 13 460Google Scholar

    [8]

    National Renewable Energy Laboratory 2022 Research Cell Efficienc Recordshttps://www.nrel.gov/pv/cell-efficiency.html (accessed December, 2022)

    [9]

    Wang R, Huang T, Xue J, Tong J, Zhu K, Yang Y 2021 Nat. Photonics 15 411Google Scholar

    [10]

    Polman A, Knight M, Garnett E C, Ehrler B, Sinke W C 2016 Science 352 aad4424Google Scholar

    [11]

    Jošt M, Kegelmann L, Korte L, Albrecht S 2020 Adv. Energy Mater. 10 1904102Google Scholar

    [12]

    Liu N, Wang L, Xu F, Wu J, Song T, Chen Q 2020 Front. Chem. 8 603375Google Scholar

    [13]

    Aydin E, Allen T G, De Bastiani M, Xu L, Ávila J, Salvador M, Van Kerschaver E, De Wolf S 2020 Nat. Energy 5 851Google Scholar

    [14]

    Fu F, Li J, Yang T C-J, Liang H, Faes A, Jeangros Q, Ballif C, Hou Y 2022 Adv. Mater. 34 2106540Google Scholar

    [15]

    Coletti G, Luxembourg S L, Geerligs L J, et al. 2020 ACS Energy Lett. 5 1676Google Scholar

    [16]

    Kothandaraman R K, Jiang Y, Feurer T, Tiwari A N, Fu F 2020 Small Methods 4 2000395Google Scholar

    [17]

    Leijtens T, Bush K A, Prasanna R, McGehee M D 2018 Nat. Energy 3 828Google Scholar

    [18]

    Kim C U, Jung E D, Noh Y W, Seo S K, Choi Y, Park H, Song M H, Choi K J 2021 EcoMat 3 e12084Google Scholar

    [19]

    Chen C, Song Z, Xiao C, Awni R A, Yao C, Shrestha N, Li C, Bista S S, Zhang Y, Chen L, Ellingson R J, Jiang C-S, Al-Jassim M, Fang G, Yan Y 2020 ACS Energy Lett. 5 2560Google Scholar

    [20]

    Wang D, Guo H, Wu X, Deng X, Li F, Li Z, Lin F, Zhu Z, Zhang Y, Xu B, Jen A K-Y 2022 Adv. Funct. Mater. 32 2107359Google Scholar

    [21]

    Chen B, Baek S-W, Hou Y, Aydin E, et al. 2020 Nat. Commun. 11 1257Google Scholar

    [22]

    Ying Z, Yang X, Zheng J, Zhu Y, Xiu J, Chen W, Shou C, Sheng J, Zeng Y, Yan B, Pan H, Ye J, He Z 2021 J. Mater. Chem. A 9 12009Google Scholar

    [23]

    Wang Z, Zhu X, Zuo S, Chen M, Zhang C, Wang C, Ren X, Yang Z, Liu Z, Xu X, Chang Q, Yang S, Meng F, Liu Z, Yuan N, Ding J, Liu S, Yang D 2020 Adv. Funct. Mater. 30 1908298Google Scholar

    [24]

    Tong J, Jiang Q, Zhang F, Kang S B, Kim D H, Zhu K 2020 ACS Energy Lett. 6 232Google Scholar

    [25]

    Anaya M, Lozano G, Calvo M E, Míguez H 2017 Joule 1 769Google Scholar

    [26]

    Chen B, Ren N, Li Y, Yan L, Mazumdar S, Zhao Y, Zhang X 2021 Adv. Energy Mater. 11 2100856Google Scholar

    [27]

    王其, 延玲玲, 陈兵兵, 李仁杰, 王三龙, 王鹏阳, 黄茜, 许盛之, 侯国付, 陈新亮, 李跃龙, 丁毅, 张德坤, 王广才, 赵颖, 张晓丹 2021 物理学报 70 057802Google Scholar

    Wang Q, Yan L L, Chen B B, Li R J, Wang S L, Wang P Y, Hang Q, Xu S Z, Hou G F, Chen X L, Li Y L, Ding Y, Zhang D K, Wang G C, Zhao Y, Zhang X D 2021 Acta Phys. Sin. 70 057802Google Scholar

    [28]

    Chen K C, Su Y K, Lin C L, Hsu H C 2011 J. Lightwave Technol. 29 1907Google Scholar

    [29]

    Rauscher P, Hauptmann J, Beyer E 2013 Phys. Procedia 41 312Google Scholar

    [30]

    Park J, Dao V A, Kim S, Pham D P, Kim S, Le A H T, Kang J, Yi J 2018 Sci. Rep. 8 15386Google Scholar

    [31]

    Li M, Chen J, Lin Q, Wu Y, Mu D 2019 Diam. Relat. Mater. 97 107440Google Scholar

    [32]

    Gurevich E L, Gurevich S V 2014 Appl. Surf. Sci. 302 118Google Scholar

    [33]

    He Z, Xiong J, Dai Q, Yang B, Zhang J, Xiao S 2020 Nanoscale 12 6767Google Scholar

    [34]

    Lian X, Chen J, Shan S, Wu G, Chen H 2020 ACS Appl. Mater. Interfaces 12 46340Google Scholar

  • [1] 薛斌韬, 张利民, 梁永齐, 刘宁, 汪定平, 陈亮, 王铁山. 质子辐照MAPbI3基钙钛矿太阳能电池的损伤效应. 物理学报, 2023, 0(0): . doi: 10.7498/aps.72.20222100
    [2] 李培, 董化, 贺朝会, 刘佳欣. 钙钛矿太阳能电池辐照实验研究. 物理学报, 2023, 0(0): 0-0. doi: 10.7498/aps.72.20230230
    [3] 朱咏琪, 刘钰雪, 石洋, 吴聪聪. 甲脒碘化铅单晶基钙钛矿太阳能电池的研究. 物理学报, 2023, 72(1): 018801. doi: 10.7498/aps.72.20221461
    [4] 张美荣, 祝曾伟, 杨晓琴, 于同旭, 郁骁琦, 卢荻, 李顺峰, 周大勇, 杨辉. 迈向效率大于30%的钙钛矿/晶硅叠层太阳能电池技术的研究进展. 物理学报, 2023, 72(5): 058801. doi: 10.7498/aps.72.20222019
    [5] 王成麟, 张左林, 朱云飞, 赵雪帆, 宋宏伟, 陈聪. 钙钛矿太阳能电池中缺陷及其钝化策略研究进展. 物理学报, 2022, 71(16): 166801. doi: 10.7498/aps.71.20220359
    [6] 罗媛, 朱从潭, 马书鹏, 朱刘, 郭学益, 杨英. 低温制备SnO2电子传输层用于钙钛矿太阳能电池. 物理学报, 2022, 71(11): 118801. doi: 10.7498/aps.71.20211930
    [7] 周玚, 任信钢, 闫业强, 任昊, 杜红梅, 蔡雪原, 黄志祥. 基于双层电子传输层钙钛矿太阳能电池的物理机制. 物理学报, 2022, 71(20): 208802. doi: 10.7498/aps.71.20220725
    [8] 王佩佩, 张晨曦, 胡李纳, 李仕奇, 任炜桦, 郝玉英. 氧化镍在倒置平面钙钛矿太阳能电池中的应用进展. 物理学报, 2021, 70(11): 118801. doi: 10.7498/aps.70.20201896
    [9] 甘永进, 蒋曲博, 覃斌毅, 毕雪光, 李清流. 锡基钙钛矿太阳能电池载流子传输层的探讨. 物理学报, 2021, 70(3): 038801. doi: 10.7498/aps.70.20201219
    [10] 王其, 延玲玲, 陈兵兵, 李仁杰, 王三龙, 王鹏阳, 黄茜, 许盛之, 侯国付, 陈新亮, 李跃龙, 丁毅, 张德坤, 王广才, 赵颖, 张晓丹. 钙钛矿/硅异质结叠层太阳电池: 光学模拟的研究进展. 物理学报, 2021, 70(5): 057802. doi: 10.7498/aps.70.20201585
    [11] 张翱, 张春秀, 陈云琳, 张春梅, 孟涛. 反式卤素钙钛矿太阳能电池光伏性能的理论研究. 物理学报, 2020, 69(11): 118801. doi: 10.7498/aps.69.20200089
    [12] 王基铭, 陈科, 谢伟广, 时婷婷, 刘彭义, 郑毅帆, 朱瑞. 溶液法制备全无机钙钛矿太阳能电池的研究进展. 物理学报, 2019, 68(15): 158806. doi: 10.7498/aps.68.20190355
    [13] 付鹏飞, 虞丹妮, 彭子健, 龚晋慷, 宁志军. 扭曲二维结构钝化的钙钛矿太阳能电池. 物理学报, 2019, 68(15): 158802. doi: 10.7498/aps.68.20190306
    [14] 夏俊民, 梁超, 邢贵川. 喷墨打印钙钛矿太阳能电池研究进展与展望. 物理学报, 2019, 68(15): 158807. doi: 10.7498/aps.68.20190302
    [15] 陈俊帆, 任慧志, 侯福华, 周忠信, 任千尚, 张德坤, 魏长春, 张晓丹, 侯国付, 赵颖. 钙钛矿/硅叠层太阳电池中平面a-Si:H/c-Si异质结底电池的钝化优化及性能提高. 物理学报, 2019, 68(2): 028101. doi: 10.7498/aps.68.20181759
    [16] 范伟利, 杨宗林, 张振雲, 齐俊杰. 高效无空穴传输层碳基钙钛矿太阳能电池的制备与性能研究. 物理学报, 2018, 67(22): 228801. doi: 10.7498/aps.67.20181457
    [17] 柴磊, 钟敏. 钙钛矿太阳能电池近期进展. 物理学报, 2016, 65(23): 237902. doi: 10.7498/aps.65.237902
    [18] 丁雄傑, 倪露, 马圣博, 马英壮, 肖立新, 陈志坚. 钙钛矿太阳能电池中电子传输材料的研究进展. 物理学报, 2015, 64(3): 038802. doi: 10.7498/aps.64.038802
    [19] 石将建, 卫会云, 朱立峰, 许信, 徐余颛, 吕松涛, 吴会觉, 罗艳红, 李冬梅, 孟庆波. 钙钛矿太阳能电池中S形伏安特性研究. 物理学报, 2015, 64(3): 038402. doi: 10.7498/aps.64.038402
    [20] 李艳武, 刘彭义, 侯林涛, 吴冰. Rubrene作电子传输层的异质结有机太阳能电池. 物理学报, 2010, 59(2): 1248-1251. doi: 10.7498/aps.59.1248
计量
  • 文章访问数:  828
  • PDF下载量:  22
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-11-19
  • 修回日期:  2022-12-17
  • 上网日期:  2022-12-26
  • 刊出日期:  2023-03-05

减小边缘复合助力28%效率的四端钙钛矿/硅叠层太阳能电池

  • 1. 中国华能集团清洁能源技术研究院有限公司, 北京 102209
  • 2. 华侨大学发光材料与信息显示研究院, 厦门 361021
  • 3. 华侨大学制造工程研究院, 厦门 361021
  • 通信作者: 秦校军, xj_qin@qny.chng.com.cn ; 谢立强, lqxie@hqu.edu.cn ; 魏展画, weizhanhua@hqu.edu.cn
    基金项目: 区域创新发展联合基金重点项目(批准号: U21A2078)和国家自然科学基金(批准号: 22179042)资助的课题.

摘要: 钙钛矿/硅叠层太阳能电池由于能突破单结太阳能电池的效率极限而吸引了广泛的研究兴趣. 然而, 在将商业化的大面积硅电池切割为实验室所需的平方厘米级的小面积电池时, 会造成显著的效率下降, 限制了叠层电池的性能. 为了消除传统的激光切割法造成的热损伤和热传导, 减少切割后的异质结硅电池的非辐射复合, 本工作采用砂轮划片这一冷加工方法, 对异质结硅电池进行切割. 与采用激光切割法得到的器件相比, 冷加工法得到的异质结硅电池的截面损伤小, 非辐射复合得到显著抑制, 器件的开路电压和填充因子均得到提高, 平均光电转换效率提高了1%. 将得到的硅电池与正式半透明钙钛矿太阳能电池进行机械堆叠, 获得了效率超过28%的四端钙钛矿/硅叠层太阳能电池.

English Abstract

    • 硅太阳能电池经过70多年的发展, 其实验室效率已经达到26.7%, 逐渐趋近肖克利-奎伊瑟(SQ)效率极限29.4%, 未来的提升空间有限[1-3]. 钙钛矿太阳能电池(PSCs)由于成本低、吸光系数高、载流子迁移率高、带隙可调等优势, 近10多年来得到了广泛的关注, 其最高认证效率已经达到25.7%[4-8]. 将PSCs与硅电池组合成双结叠层电池, 可以更有效地利用太阳光, 减小热弛豫损失, 从而突破单结电池的SQ效率极限, 进一步降低光伏的度电成本[9,10]. 通常钙钛矿/硅叠层太阳能电池(TSCs)的结构有两种: 两端(2T) TSCs和四端(4T) TSCs[11,12]. 2T-TSCs需要考虑光学耦合和电学耦合[13,14], 而4T-TSCs只需要考虑光学耦合[15,16].

      理论模拟研究表明, 4T-TSCs的SQ效率极限高达45% [17,18]. 为了在实验室实现高效率的4T-TSCs的研究, 既需要开发高效率的钙钛矿顶电池, 也需要制备与顶电池面积匹配的小面积的高效率硅底电池. 目前针对4T-TSCs的研究主要集中在顶层半透明钙钛矿太阳能电池(ST-PSCs). Chen等[19]研究了宽带隙PSCs的离子迁移, 并通过苯胺盐表面钝化减少了顶电池的开路电压(VOC)损失, 抑制了相分离. Wang等[20]通过在空穴传输层一侧诱导形成超薄的准二维钙钛矿, 有效地抑制了由于离子缺陷导致的非辐射复合损失, 实现了VOC损失仅0.43 V和光电转换效率(PCE)为17.84%的ST-PSCs. Chen等[21]通过添加路易斯碱降低了缺陷态浓度, 同时将载流子扩散长度增至2 μm, 从而使得1.63 eV带隙的ST-PSCs的PCE超过19%. Ying等[22]通过将2, 9-二甲基–4, 7-二苯基–1, 10-菲咯啉(BCP)与银(Ag)结合, 降低了电子的提取壁垒, 有效保护了富勒烯(C60)和钙钛矿层免受溅射破坏, 将反式ST-PSCs的FF提高到80.1%, 器件的PCE达到18.19%. Wang等[23]通过真空热蒸发沉积薄膜的方法, 以三氧化钼(MoO3)/金纳米网/MoO3 “三明治结构”作为透明电极, 制备的ST-PSCs具有18.3%的PCE, 得到了PCE超过27.0%的4T-TSCs. 经过前人的努力, 通过抑制宽带隙钙钛矿的相分离、减少VOC损失、提升窗口层的透光性与能级匹配等策略, 使4T-TSCs的器件效率得到大幅提升[24-27]. 相较而言, 硅底电池受到的关注较少.

      为了进一步提升4-T-TSCs的性能, 本工作从减少异质结硅电池(HIT电池)的切割损失出发, 研究了激光切割与砂轮划片切割对硅电池性能的影响. 发现纳秒激光切割法的热损伤和热传导较为严重, 造成严重的边缘非辐射复合, 切割后电池的VOC和填充因子(FF)显著下降, PCE损失高达3%以上. 而采用砂轮划片冷加工的方法无热损伤, 避免了边缘烧蚀, 得到的器件截面较为平整, 非辐射复合得到显著抑制. 基于冷加工切割法得到的器件的VOC和FF得到显著提高. 将得到的HIT电池与正式ST-PSCs进行机械堆叠, 获得了效率超过28%的4-T-TSCs.

    • 使用的实验材料信息如下: 单晶硅片购自西安隆基硅材料有限公司, 氧化锡胶体溶液(SnO2, 15%, Alfa Aesar), 碘化铅(PbI2, 99.99%, TCI), 溴化铅(PbBr2, 99.99%, 西安宝莱特光电科技有限公司), 碘化铯(CsI, 99.999%, Sigma-Aldrich)甲脒氢碘酸盐(FAI, 99.99%, GreatcellSolar), 甲胺氢碘酸盐(MAI, 98%, TCI), 甲胺氢氯酸盐(MACl, 98%, TCI), 双三氟甲基磺酰亚胺锂(Li-TFSI, 99.95%, Sigma-Aldrich), 4-叔丁基吡啶(4-TBP), Spiro-OMeTAD(99.5%, 飞鸣科技有限公司), 乙腈(99.8%, Sigma-Aldrich), 二甲基亚砜(DMSO, 99.9%, Sigma-Aldrich)N, N-二甲基甲酰胺(DMF, 99.8%, Sigma-Aldrich), 异丙醇(IPA, 99.8%, Sigma-Aldrich), 氯苯(CB, 99.8%, Sigma-Aldrich), 三氧化钼(MoO3, 99.5%, Lumtec), 氧化铟锡(ITO)靶材(In2O3:SnO2 = 90:10, 北京中诺新材科技有限公司).

    • 将SnO2胶体溶液用去离子水(体积比为 1∶2)稀释得到SnO2纳米晶溶液. 钙钛矿采用两步法制备, 将437 mg的PbI2、348.7 mg的PbBr2和24.7 mg的CsI溶于1 mL DMF和DMSO混合溶剂(体积比为 9∶1)获得PbI2前驱体溶液. 将67.4 mg FAI、25.8 mg MAI和28.5 mg MACl溶于1 mL IPA中制备有机盐溶液. 将72.3 mg Spiro-OMeTAD溶于1 mL CB中, 加入29.0 μL 4-TBP和17.5 μL Li-TFSI(520 mg/mL的乙腈溶于)得到空穴传输层溶液.

      首先分别用蒸馏水、丙酮、异丙醇和乙醇在超声作用下清洗氧化铟锡(ITO)衬底20 min, 然后对基底进行等离子体处理5 min. 将稀释的SnO2纳米晶溶液在ITO衬底上以4000 rad/min的速度旋涂20 s, 然后在空气中150 ℃的热台上退火15 min得到电子传输层. 在N2手套箱内, 采用两步顺序沉积法制备钙钛矿薄膜, 在第1步中, PbI2前驱体溶液在SnO2衬底上以2000 rad/min旋涂30 s, 然后在N2气氛中70 ℃退火1 min; 第2步, 将有机盐溶液滴加到PbI2基底上先浸泡20 s, 然后以1700 rad/min的转速旋涂30 s, 在空气中(相对湿度为10%—20%)150 ℃退火15 min, 得到均匀光滑的钙钛矿薄膜. 在此基础上将Spiro-OMeTAD溶液在钙钛矿膜上以3000 rad/min的转速旋涂30 s得到空穴传输层. 对于窗口层的制备, 在高真空(5×10–4 Pa)下热蒸镀20 nm厚的MoO3缓冲层, 沉积速率为0.5 Å/s (1 Å = 0.1 nm); 然后采用射频磁控溅射技术, 在70 ℃下沉积200 nm的ITO形成透明电极, 其中射频功率为50 W, 沉积速率为0.5 Å/s, 腔压维持在0.18—0.22 Pa. 最后, 通过热蒸镀在器件边缘沉积厚度为70 nm的银电极.

    • 采用电阻率为1—5 Ω、厚度为150 μm的n型单晶硅片作为衬底. 经过碱性抛光去损伤层和碱性(KOH)制绒得到均匀的小金字塔织构, 按照标准的RCA标准清洗法进行清洗. 制绒工艺完成后, 在高频等离子体增强化学气相沉积(VHF-PECVD)系统中, 将非晶硅本征层a-Si:H(i)和硼掺杂氢化非晶硅层a-Si:H(p)沉积在硅片背面, 转移翻面后将非晶硅本征层a-Si:H(i)和磷掺杂氢化非晶硅层a-Si:H(n)沉积在硅片正面. 随后通过磁控溅射在正反面分别制备90 nm的ITO透明导电电极, 最后采用低温丝网印刷法制备银栅电极, 上述整片HIT电池的制备由福建钧石能源有限公司完成. 激光切割使用镭杰明激光科技有限公司的纳秒红外(1064 nm)光纤激光器, 频率为850 kHz, 脉宽为2 ns, 速度400 mm/s, 功率为8—18 W. 砂轮划片机的型号为和研科技有限公司DS616精密砂轮划片机, 采用的转速为30000 rad/min, 切割步进速度为2 mm/s, 所采用的砂轮为厦门石之锐材料科技有限公司的电镀镍砂轮(nickel plating)、铜锡砂轮(Cu-Sn)和树脂砂轮(resin).

    • 利用场发射扫描电子显微镜(JEOL JSM-7610F)拍摄切割后HIT电池截面的形貌. 通过三维光学轮廓仪(ZYGO NewView 9000)观察HIT电池截面的三维轮廓和表面粗糙度. 使用CHI660E电化学工作站采集器件的电化学阻抗谱(EIS). 使用Keithley 2400在黑暗(环境)中采集暗态电流密度-电压(J-V)曲线. 瞬态光电压和瞬态光电流由Zahner电化学工作站配合瞬态电化学测试装置得到. 使用EnliTech太阳光模拟器在AM 1.5G条件下, 配合数字源表(Keithley 2400)测量J-V特性, 扫描速率为250 mV/s(电压阶跃为10 mV, 延时时间为40 ms). 单个ST-PSCs子电池的活性面积为0.20 cm2, 采用有效面积为0.12 cm2的黑色掩模版来标定有效面积. 使用外量子效率(EQE)测试系统(EnliTech, QER666)测试器件的EQE.

    • HIT电池的结构如图1(a)所示, 商业化的HIT电池的尺寸通常为G1 (158.75 mm × 158.75 mm). 目前实验室通常用规格为20 mm × 20 mm的玻璃衬底制备PSCs, 因此在制备4T-TSCs时, 需要将HIT电池切割成与PSCs面积相匹配的小尺寸硅电池(如(19 mm × 19 mm)), 如图1(b)所示. 常用的方法是激光切割法, 即利用高能激光束照射在器件表面, 使被照射区域局部气化, 从而达到划片的目的[28,29]. 研究了激光功率对切割后HIT电池性能的影响, 切割后器件性能的参数统计图如图1(c)(f)所示. 表1列出了HIT电池切割前和不同激光功率切割后的性能, 可以看到切割前器件效率为23.83%, VOC为0.731 V, 短路电流密度(JSC)为39.46 mA/cm2, FF为82.61%; 而经过优化后在激光功率12 W时获得了切割后的最高效率, 为20.88%, VOC为0.701 V, JSC为39.27 mA/cm2, FF为75.83%. 与切割前相比, VOC和FF均明显下降, PCE损失超过3%. 由于激光划片时要达到约2355 ℃时才能使硅材料气化, 激光中心区域的热量沿着硅衬底和金属电极传导, 从而使烧蚀区域扩大. 而HIT电池表面的非晶硅层在超过250 ℃会被破坏[30], 所以消除热效应的影响从而减少VOC和FF的下降是急需解决的问题.

      图  1  (a) HIT电池的结构示意图; (b) HIT电池切割前后示意图; (c)—(f) 激光切割优化后的器件性能 (c)VOC, (d) JSC, (e) FF, (f) PCE

      Figure 1.  (a) The structure of HIT silicon solar cell; (b) optical image of HIT silicon solar cell before and after cutting; (c)–(f) device performance after laser cutting: (c)VOC, (d) JSC, (e) FF, (f) PCE.

      Laser
      power
      VOC/VJSC/(mA·cm–2)FF/%PCE/%
      Before
      cutting
      0.73139.4682.6123.83
      9 W0.70338.7974.3620.29
      12 W0.70139.2775.8320.88
      15 W0.69739.6273.9020.41
      18 W0.69939.5374.2420.52

      表 1  切割前与不同激光功率切割后对应HIT电池的最优性能

      Table 1.  Optimal performance of HIT silicon solar cell before and after cutting with different laser power.

      由于激光切割的热损伤和热传导比较严重, 所以尝试使用砂轮划片冷加工的方法对HIT电池进行切割. 砂轮划片机砂轮切割工艺是以强力磨削为手段, 通过空气静压支承的电主轴带动超薄金刚石刀片高速旋转, 用刀片上的微细磨粒与被加工物进行接触, 使划切处的材料产生碎裂, 配合水的冲洗作用将切屑带出[31]. 分别尝试利用电镀镍砂轮、Cu-Sn砂轮和树脂砂轮3种不同黏合剂的超薄砂轮对HIT电池进行切割, 切割后的性能参数统计如图2(a)(d)所示, 最优器件的具体性能参数如表2所列. 电镀镍砂轮硬度过大, 排屑能力差, 磨粒容易产生脱落, 不适合硅脆性材料的切割, 切割后器件的VOC和FF损失较大, 导致最终PCE低至19%左右. Cu-Sn砂轮切割后器件的VOC达到0.715 V左右, 同时FF也达到75%以上, 使最终的PCE达到21%以上. 树脂砂轮质地太软, 出刃快, 孔隙率高, 同时银栅线会影响其锋利性, 使切割后器件的VOC和FF相比Cu-Sn砂轮的器件均有所下降, 导致最终器件的PCE仅有20.8%左右. 综上所述, Cu-Sn砂轮由于强度适中, 较适合脆性材料的切割, Cu-Sn砂轮切割后的HIT电池可以得到较优的性能.

      图  2  砂轮黏合剂的种类对切割后HIT电池性能的影响 (a)VOC; (b) JSC; (c) FF; (d) PCE

      Figure 2.  The influence of different grinding wheel adhesives on the performance of HIT silicon cells after cutting: (a) VOC; (b) JSC; (c) FF; (d) PCE.

      AdhesivesJSC /(mA·cm–2)VOC /VFF/%PCE /%
      Nickel plating39.450.69570.6419.37
      Cu-Sn39.470.71675.9821.47
      resin38.980.70976.1521.04

      表 2  不同砂轮黏合剂所对应切割后HIT电池最优器件的性能

      Table 2.  Optimal performance of HIT silicon solar cell after cutting with different grinding wheel adhesives.

      进一步优化Cu-Sn砂轮中金刚石粒度的尺寸来减少切割损伤. 砂轮名称的尾号越大, 代表金刚石粒度越小. 如图3(a)(d)所示, Cu-Sn #400的金刚石粒度最大, 其切割后的崩边比较厉害, 且截面较为粗糙, 导致VOC和 FF均大幅下降. 随着砂轮金刚石粒度的减小, 器件的VOC呈现大幅提升后又开始下降, JSC基本保持不变, FF也呈现先大幅提升后又微弱下降的趋势, 综合了VOC和FF的变化影响, 最终器件的PCE也呈现先上升后下降的趋势, Cu-Sn #2000获得了最高的PCE. 这主要是由于金刚石磨粒越小, 硅片正背面的崩边越小, 切割面越平整, 损伤区域越小. 当磨粒达到#3000时, 磨粒太小导致强度过低. 表3展示了Cu-Sn砂轮不同金刚石粒度对应切割后HIT电池的最优性能, Cu-Sn #2000对应的器件获得最高的PCE为21.81%, VOC达到0.704 V, JSC为39.52 mA/cm2, FF达到了78.37%. 与激光切割后的器件性能相比较, 砂轮划片机优化后器件的VOC有小幅度的提高, FF大幅提升, 导致最终的平均PCE提高了1%左右, 有效降低了切割效率损失.

      图  3  Cu-Sn刀具中金刚石磨粒的粒度对切割后HIT电池性能的影响 (a) VOC; (b) JSC; (c) FF; (d) PCE

      Figure 3.  Influence of diamond particle size in Cu-Sn cutter on the performance of HIT silicon solar cell after cutting: (a) VOC; (b) JSC; (c) FF; (d) PCE.

      Particle sizeVOC/VJSC /(mA·cm–2)FF/%PCE/%
      #4000.70339.2373.4820.28
      #8000.71639.4575.9821.47
      #20000.70439.5278.3721.81
      #30000.71239.3576.2121.34

      表 3  Cu-Sn刀具中金刚石磨粒的粒度对应切割后HIT电池最优器件的性能

      Table 3.  The influence of the size of diamond abrasive in Cu-Sn cutter on the performance of HIT silicon solar cells after cutting.

      为了探究砂轮划片机切割和激光切割引起性能差异的原因, 对切割后的器件截面形貌进行分析, 结果如图4所示. 图4(a),(b)分别为砂轮划片机和激光切割后的器件截面形貌, 可以看出砂轮划片机切割后HIT电池截面只有进刀侧和出刀侧有略微的崩边(箭头方向为砂轮进刀方向), 中间区域较为平整, 而激光切割后的截面上半部分激光烧蚀的区域极其粗糙, 下半部分机械断裂区域较为平整(箭头方向为激光进光方向). 图4(c),(d)分别为砂轮划片机和激光切割后的截面形貌的局部放大图, 可以观察到砂轮划片机切割后的截面有横向金刚石颗粒造成的密集刮痕, 而激光切割后能看到杂乱无章的烧蚀区域和未及时排除的硅屑凝结[32]. 图4(e),(f)分别为砂轮划片机切割和激光切割后器件截面的三维轮廓图(70 μm × 50 μm), 可以看出砂轮划片机切割的表面粗糙度(Sa)为21 nm; 而激光切割的Sa为624 nm. 说明砂轮划片机对HIT电池的影响区域更小, 器件的损伤更小. 同时也采用万用表测试了切割后HIT电池两端的电阻, 结果显示砂轮划片机切割后的器件电阻为3 MΩ左右, 而激光切割后的器件电阻只有1.2 MΩ左右. 器件两端电阻的减小可能是由于激光切割过程ITO、非晶硅和银颗粒会与侧面的硅衬底进行粘结, 导致绝缘性下降. 而砂轮划片机切割过程中由于冷加工的方式只会产生粉末, 且在水的冲洗下直接被带走, 减少了杂质的引入.

      图  4  砂轮划片机切割与激光切割后HIT电池截面形貌和粗糙度对比 (a), (b)截面形貌; (c), (d)截面局部放大图; (e), (f)三维轮廓图

      Figure 4.  Comparison of cross-sectional SEM images and roughness of HIT silicon solar cell after grinding wheel and laser cutting: (a), (b) Cross-sectional morphology; (c), (d) partial magnification of cross-section morphology; (e), (f) 3 D outline of the cross-section.

      为了研究切割后器件内部载流子的复合情况, 首先通过暗态下的电化学阻抗谱(EIS)测量不同器件复合电阻(施加偏压为0.05 V), 可以明显看出砂轮划片机切割的器件具有更大的复合电阻(图5(a)), 表明这种冷加工的方式确实可以减少器件边缘的载流子复合. 同时也测试了不同器件的暗态J-V曲线, 如图5(b)所示, 暗态下砂轮划片机切割的器件电流密度更小, 这说明此工艺获得的太阳能电池复合路径更少, 表现出更理想的二极管行为. 在光照条件下, 分析了两种切割方式获得的器件的瞬态光电压(TPV)和瞬态光电流(TPC)曲线. 如图5(c),(d)所示, 砂轮划片机切割的器件具有更大的光电压寿命和更小的光电流寿命, 表明器件的非辐射复合得到抑制, 载流子提取更高效. 同时也研究了短路JSCVOC对入射光强度的依赖关系, 如图5(e),(f)所示. 其中JSC随光强的变化可以表示为

      图  5  切割后HIT电池的载流子复合动力学 (a) 在0.05 V偏压和黑暗条件下测得器件EIS; (b) 器件的暗态J-V曲线; (c) 瞬态光电压; (d) 瞬态光电流; (e) 短路电流密度与光强的关系; (f)开路电压与光强的关系

      Figure 5.  Charge recombination kinetics of silicon solar cells after cutting: (a) Electrochemical impedance spectra of devices measured in the dark at 0.05 V bias; (b) dark J-V curves of the devices; (c) TPV; (d) TPC; (e) relationship between JSC and light intensity; (f) relationship between VOC and light intensity.

      $ {J}_{{\rm{S}}{\rm{C}}}\propto {I}^{\alpha }, $

      (1)式中α为指数因子, I为光照强度. 根据砂轮划片机切割后器件的JSC与光强的关系拟合得到α为0.961, 而激光切割的拟合得到α为0.902, 砂轮划片机切割得到的α更接近1, 表明其边缘复合得到一定的抑制[33]. 为了进一步研究器件内部载流子复合的情况, 测试了不同光强下的VOC, 可表示为

      $ {V}_{{\rm{O}}{\rm{C}}}\propto n\frac{kT}{q}{\rm{l}}{\rm{n}}I, $

      (2)式中k为玻尔兹曼常数, T为开尔文温度, q为基元电荷, n为理想因子. 拟合后可得砂轮划片机切割后的理想因子为1.544, 激光切割后的理想因子为1.860, 相比之下砂轮划片机切割后的n值更接近于理想值1, 表明砂轮划片机切割这种冷加工的方法会更有利于减少边缘缺陷的产生[34]. 综上所述, 利用砂轮划片机切割HIT电池可以有效降低器件边缘的非辐射复合.

      将HIT电池作为底电池与顶部的ST-PSCs进行机械堆叠, 制备成4T-TSCs, 其结构如图6(a)所示, 其中PDMS为聚二甲基硅氧烷通过复刻工艺制备的减反射薄膜, Passivation为钝化层. 通过对器件横截面进行SEM表征(见图6(b))来证明其结构. 图6(c)所示为切割成小面积后的HIT电池的J-V曲线和详细参数, 其最优效率为21.81%. 通过外量子效率(EQE)来表征相应4T-TSCs的光谱响应, 如图6(d)所示, 顶层ST-PSCs在300—400 nm波长的光谱响应较低, 而在500—700 nm波长范围的光谱响应均达到80%以上, 积分电流密度为19.49 mA/cm2, J-V曲线测得JSC误差仅为3.6%; 并且由于紫外和可见光波段的光(300—700 nm)基本被顶层ST-PSCs吸收, 所以底层HIT硅电池仅在750—1000 nm波长范围内有较强的光谱效应, HIT硅电池的积分电流密度为16.35 mA/cm2. 图6(e)为4T-TSCs的J-V曲线, 详细参数如表4所示, HIT电池经过顶层ST-PSCs滤光后, 其VOC下降到0.681 V, JSC降低到16.87 mA/cm2, FF为79.04%, PCE下降到9.08%; ST-PSCs顶电池的PCE高达19.25%, VOC为1.207 V, JSC为20.22 mA/cm2, FF也达到78.81%. 因此获得了PCE为28.33%的四端钙钛矿/硅叠层太阳能电池.

      图  6  (a) 4T-TSCs结构示意图; (b) ST-PSCs的截面SEM形貌; (c) 切割后HIT硅电池的J-V曲线; (d) 4T-TSCs的EQE曲线; (e) 4T-TSCs的J-V曲线

      Figure 6.  (a) Schematic diagram of the structure of 4T-TSCs; (b) cross-sectional SEM image of ST-PSC; (c) J-V curve of HIT silicon solar cell after cutting; (d) EQE curves of 4T-TSCs; (e) J-V curves of 4T-TSCs.

      DeviceVOC/VJSC/
      (mA·cm–2)
      FF/%PCE/%
      Silicon cell (filtered by
      ST-PSC)
      0.68016.8779.049.08
      ST-PSCs1.20720.2278.8119.25
      4 T-TSCs28.33

      表 4  4 T-TSCs的详细J-V参数

      Table 4.  Detailed J-V parameters of 4 T-TSCs.

    • 本文采用砂轮划片机对HIT电池进行切割可以减少器件的边缘复合, 提升了四端钙钛矿/硅叠层太阳能电池的效率. 与激光切割相比, 砂轮划片机切割这种冷加工的方法可以有效避免HIT电池边缘的热损伤, 得到的器件截面较为平整, 损伤区域较小. 因此, 砂轮划片机切割后的HIT电池的非辐射复合得到抑制, 器件的VOC和FF得到提高, 平均PCE提高了1%左右. 将切割后的HIT电池与正式ST-PSCs进行机械堆叠, 获得了效率超过28%的4T-TSCs.

参考文献 (34)

目录

    /

    返回文章
    返回
